Un buffer lift o buffer de ascensor es el amortiguador de seguridad situado en el foso que absorbe la energía si la cabina o el contrapeso recorren más allá de su posición normal inferior. No es un componente intercambiable por apariencia: su recorrido, capacidad, velocidad admisible, disposición y señalización eléctrica deben corresponder al diseño concreto de la instalación.
Para elegir o sustituir un buffer correctamente, hay que identificar primero si es de aceite o de muelle, confirmar para qué elemento está previsto, cotejar sus dimensiones y su placa de características, y verificar que el circuito de seguridad reconoce su posición. Una referencia aparentemente similar puede no ser compatible con la carga, la velocidad o la carrera exigida.
Qué hace un buffer de ascensor
El buffer es el último elemento mecánico de amortiguación en el extremo inferior del recorrido. Se instala en el foso, normalmente bajo la trayectoria de la cabina, del contrapeso o de ambos, según la configuración del ascensor.
Su función consiste en limitar la desaceleración cuando se produce un recorrido excesivo hacia abajo. En condiciones de servicio ordinarias, ni la cabina ni el contrapeso deberían apoyarse sobre el buffer. Por ello, un buffer no sustituye a los finales de carrera, al limitador de velocidad, al paracaídas ni a los sistemas de frenado: complementa el conjunto de protecciones.
En una inspección o una compra técnica conviene distinguir tres conceptos:
- Buffer de cabina: recibe la cabina cuando esta alcanza el extremo inferior de su recorrido de seguridad.
- Buffer de contrapeso: se coloca bajo el contrapeso en ascensores con esta masa de equilibrado.
- Soporte, bancada o pedestal: estructura que fija el buffer al suelo del foso o ajusta su altura. Puede formar parte del conjunto, pero no siempre se suministra con el amortiguador.
La selección no debe basarse solo en la altura total o el diámetro exterior. El comportamiento depende de la energía que debe absorber, que está ligada a la masa y a la velocidad nominal del ascensor.
Buffers de aceite frente a buffers de muelle
Los dos grandes grupos son los buffers de acumulación de energía, habitualmente de muelle, y los de disipación de energía, normalmente hidráulicos o de aceite. La solución apropiada depende de las características del ascensor y de los requisitos aplicables a su instalación.
| Característica | Buffer de muelle | Buffer de aceite o hidráulico |
|---|---|---|
| Principio de funcionamiento | Comprime un muelle y almacena energía elástica | Desplaza aceite a través de un circuito hidráulico y disipa energía |
| Recuperación tras la compresión | El muelle recupera su posición | El émbolo retorna según su diseño y estado hidráulico |
| Uso habitual | Instalaciones de menor energía, cuando el diseño lo admite | Instalaciones que requieren mayor capacidad de amortiguación |
| Aspecto frecuente | Cuerpo compacto con muelle visible o protegido | Cilindro vertical con vástago, cuerpo de aceite y, a menudo, indicador de nivel |
| Puntos de inspección clave | Corrosión, deformación, fisuras, asiento y altura | Fugas, nivel de aceite, corrosión del vástago, carrera y retorno |
| Riesgo típico de sustitución incorrecta | Elegir una rigidez o carrera no compatible | Montar un modelo con velocidad, carga, carrera o interruptor inadecuados |
Buffers de muelle
Un buffer de muelle absorbe energía por compresión. Su sencillez no elimina la necesidad de verificar su compatibilidad: la longitud libre, la altura comprimida, el recorrido útil, el diámetro, la fijación y la capacidad son determinantes.
La corrosión es especialmente relevante en fosos húmedos. Un muelle picado, deformado, fracturado o con espiras en contacto de forma anormal puede perder su comportamiento previsto. También deben revisarse el plato superior, la base y los anclajes; un muelle correcto sobre una base desplazada o deteriorada sigue siendo un riesgo.
No se debe sustituir un buffer de muelle por otro con la misma altura visual sin revisar la documentación técnica de la instalación. Dos conjuntos físicamente parecidos pueden tener capacidades y carreras distintas.

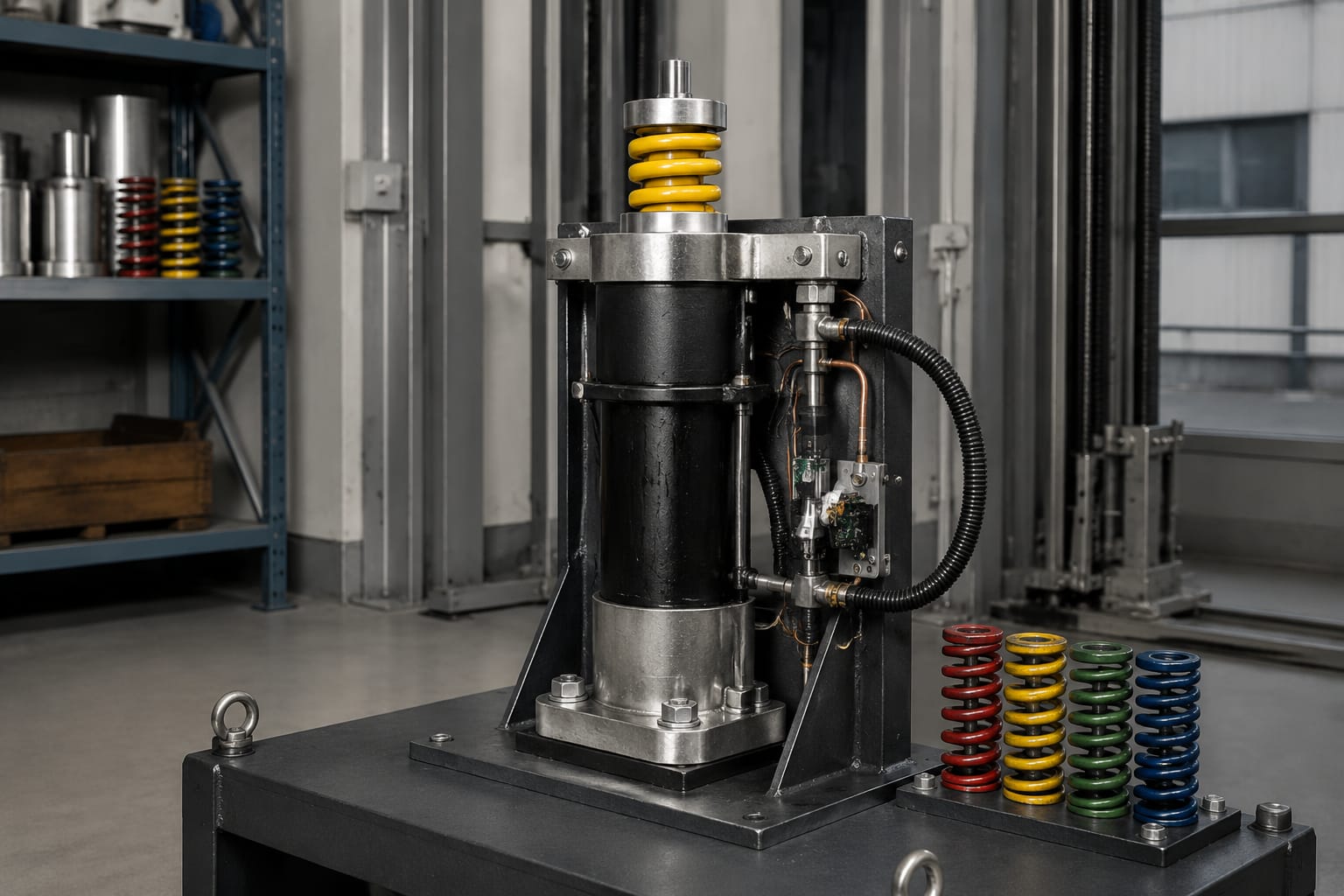

Buffers de aceite
El buffer de aceite, también llamado hidráulico, controla la deceleración mediante el paso de fluido durante la compresión. Suele incluir un émbolo o vástago, un cuerpo cilíndrico, un mecanismo de retorno y, según el modelo, indicación de nivel de aceite o elementos de ajuste.
Son componentes en los que la inspección visual tiene gran valor, pero no basta por sí sola. La ausencia de una fuga visible no confirma que el nivel sea correcto ni que el retorno funcione como corresponde. A la inversa, una película ligera de aceite acumulada durante años debe evaluarse antes de concluir que existe una fuga activa: hay que limpiar, inspeccionar juntas, tapones, vástago y cuerpo, y observar si reaparece.
Para identificar opciones de este tipo, puede ser útil revisar los buffers hidráulicos de aceite para ascensor, comparando siempre la información del producto con la placa y los requisitos de la instalación.
Aplicaciones para cabina y contrapeso
La posición del buffer no determina por sí sola que el modelo sea intercambiable. Un buffer destinado a la cabina y otro para el contrapeso pueden requerir especificaciones diferentes, porque las masas implicadas y las condiciones de impacto no necesariamente coinciden.
Antes de pedir un recambio, confirme:
- Si el buffer corresponde a cabina, contrapeso o ambas posiciones.
- Cuántas unidades hay por elemento y si trabajan en paralelo.
- La masa relevante indicada por el fabricante o la documentación de la instalación.
- La velocidad nominal del ascensor.
- La disposición del foso, incluyendo bancada, guías, espacio de refugio y topes existentes.
- Si el amortiguador incorpora un interruptor de posición o retorno.
- La referencia del fabricante, el código de pieza y cualquier inscripción de la placa.
En modernizaciones, el cambio de carga nominal, cabina, operador de puertas, máquina o velocidad puede obligar a revisar la adecuación de los buffers existentes. Mantener un componente antiguo porque “aún cabe en el foso” no demuestra que siga siendo válido para la nueva configuración.
Tampoco es prudente trasladar un buffer de una instalación a otra sin una comprobación técnica completa. La compatibilidad dimensional facilita el montaje, pero no acredita la capacidad de absorción requerida.
Recorrido, velocidad y carga: las variables decisivas
El criterio central es que el buffer pueda absorber la energía prevista dentro de su recorrido útil y con la desaceleración admisible para la instalación. En términos prácticos, los datos que más condicionan la selección son velocidad, masa, recorrido y tipo de buffer.
Recorrido útil y altura instalada
El recorrido útil es la distancia efectiva de compresión disponible para amortiguar el movimiento. No debe confundirse con:
- La altura total del buffer.
- La longitud libre del muelle.
- La longitud del cilindro hidráulico.
- La altura del pedestal o suplemento.
- La distancia visual entre el extremo del buffer y el elemento que impactará.
Un buffer con una altura total adecuada puede tener un recorrido insuficiente. Del mismo modo, añadir una chapa o pedestal para recuperar una cota puede alterar la geometría, la estabilidad y la condición de apoyo si no está previsto por el fabricante o el diseño de la instalación.
Mida y documente la altura desde el suelo terminado del foso, la posición del punto de contacto, la carrera disponible y la verticalidad. Verifique también que la cabina o el contrapeso impactarán sobre la zona de contacto diseñada, sin cargas laterales.
Velocidad nominal
La velocidad nominal es un dato fundamental, no una aproximación. Un buffer se diseña para unas condiciones de actuación determinadas; seleccionar por el número de plantas o por la potencia de la máquina no es suficiente.
Cuando no exista placa legible, debe recuperarse el dato desde la documentación técnica del ascensor, la configuración del cuadro de maniobra o los registros de mantenimiento. Si se ha realizado una modernización, use la velocidad actualmente configurada y validada, no la que figuraba en una documentación antigua.
Carga y masa efectiva
Para la cabina, la masa de referencia no se resume siempre en la carga nominal anunciada al usuario. La evaluación técnica considera la masa de la cabina y las condiciones de carga definidas por el diseño. Para el contrapeso, deben considerarse su masa y la configuración real del sistema.
No intente deducir la capacidad de un buffer a partir de su diámetro. Solicite o consulte la ficha técnica del modelo, y compruebe que la combinación de masa, velocidad y recorrido está dentro de sus límites declarados.
Errores frecuentes al dimensionar
Los problemas más habituales en compras de reposición son:
- Copiar una medida exterior sin registrar la placa del componente.
- Confundir recorrido con altura total.
- Usar la carga nominal del ascensor como único criterio.
- Ignorar una modificación de velocidad o de masas.
- Elegir un buffer sin confirmar la presencia y el tipo de interruptor.
- Sustituir una unidad sin evaluar el estado y la equivalencia de las demás unidades del mismo conjunto.

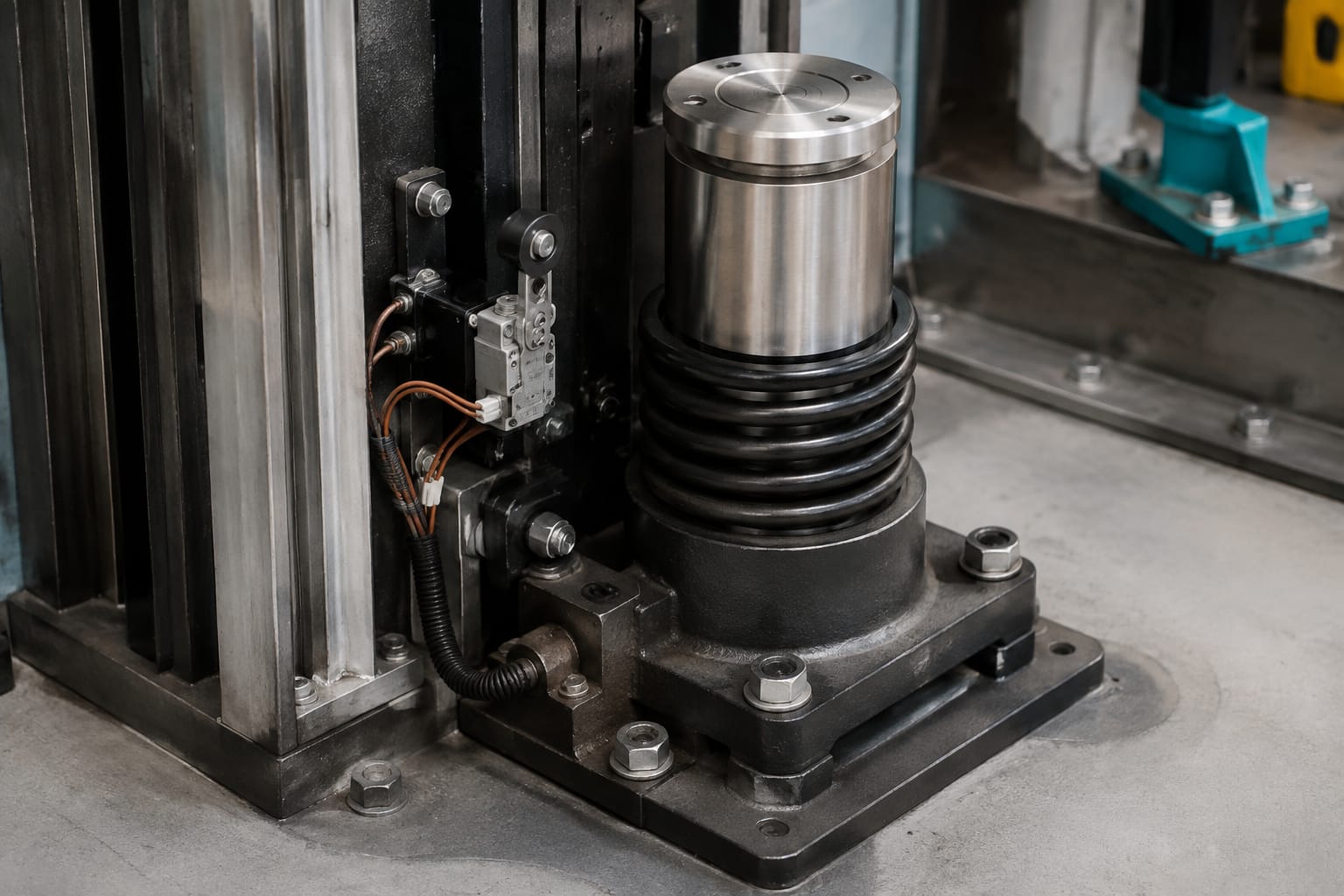

Interruptores de buffer y verificación eléctrica
Muchos buffers incorporan un interruptor o contacto de seguridad que informa al cuadro de maniobra de que el amortiguador está comprimido o no ha retornado a su posición normal. Su objetivo es evitar que el ascensor continúe en servicio bajo una condición anómala.
El detalle de funcionamiento depende del modelo y del circuito de seguridad. Por eso, no basta con comprobar que el interruptor “tiene dos cables” o que el conector encaja. Deben verificarse el tipo de contacto, el modo de accionamiento, la posición de montaje, la carrera necesaria para conmutar y la compatibilidad con el esquema eléctrico.
Durante la inspección, revise:
- La fijación mecánica del interruptor y de su leva o accionador.
- El estado del cable, funda, prensaestopas, terminales y conector.
- Señales de humedad, sulfatación, golpes o cable atrapado.
- La correcta conmutación al accionar el buffer según el procedimiento técnico aplicable.
- El retorno del contacto a su estado normal tras recuperar el buffer su posición.
- La coherencia entre la señal comprobada en el foso y la respuesta del cuadro.
No puentee un contacto de buffer para devolver el ascensor al servicio. Si un circuito permanece abierto, la causa puede ser el propio interruptor, un cableado dañado, un buffer que no ha retornado o una configuración de seguridad que requiere revisión.
Como referencia de identificación, existen interruptores de buffer serie 3300/3600 y interruptores de buffer Mitsubishi. La referencia visual o la marca ayudan a acotar la búsqueda, pero la compra debe confirmarse con el modelo, el montaje y las características eléctricas del recambio.
Comprobaciones de fugas, corrosión y daños
La inspección del foso debe realizarse con el ascensor asegurado y siguiendo el procedimiento de trabajo de la empresa mantenedora. El foso reúne riesgos eléctricos, de caída, de movimiento inesperado y de inundación; el acceso sin bloqueo, señalización y condiciones de seguridad adecuadas es inaceptable.
Lista de comprobación visual
En buffers de aceite, busque:
- Aceite en el cuerpo, en la base, sobre el suelo o en el área de contacto.
- Vástago rayado, doblado, oxidado o con picaduras.
- Juntas, tapones, tornillería o soldaduras con signos de deterioro.
- Cuerpo abollado, inclinado o con pintura levantada por corrosión.
- Indicación de nivel fuera de lo especificado, cuando exista.
- Retorno incompleto, lento o irregular.
En buffers de muelle, revise:
- Espiras con corrosión profunda, grietas o deformación permanente.
- Muelle descentrado, inclinado o con apoyos irregulares.
- Topes, casquillos, platos y guías dañados.
- Base oxidada, anclajes flojos o fisurados.
- Diferencias apreciables de altura entre unidades equivalentes.
En ambos tipos, compruebe además que no hay residuos, herramientas, agua, lodo o elementos almacenados que interfieran con el recorrido. La limpieza no es una cuestión estética: permite detectar fugas nuevas, asegura la carrera disponible y reduce el riesgo de contacto oblicuo.
Cuándo debe descartarse la simple limpieza
La limpieza puede ser parte de una inspección, pero no corrige un componente deteriorado. Debe evaluarse la sustitución cuando hay fuga activa, daño estructural, vástago afectado, retorno deficiente, muelle roto o deformado, fijación insegura, placa ilegible sin trazabilidad técnica suficiente, o incompatibilidad tras una modificación del ascensor.
No rellene aceite de forma genérica. El tipo y la cantidad de fluido, el método de llenado y cualquier purgado deben seguir la documentación del fabricante del buffer. Un fluido incorrecto o un nivel inapropiado puede modificar el funcionamiento hidráulico.
Identificación y montaje de un recambio
Una identificación completa ahorra errores de compra y evita inmovilizaciones adicionales. Antes de desmontar, fotografíe la pieza instalada, su placa, la fijación, la conexión eléctrica y el conjunto completo con una escala de medida visible.
Registre, como mínimo:
| Dato necesario | Por qué importa |
|---|---|
| Fabricante, modelo y referencia | Es la vía más fiable para localizar equivalencias |
| Tipo de buffer | Define el principio de amortiguación y los controles necesarios |
| Velocidad y capacidad indicadas | Permite contrastar el ámbito de aplicación |
| Recorrido declarado | Determina la capacidad de absorción y la geometría |
| Altura total y cotas de montaje | Evita errores de posición en el foso |
| Diámetro y superficie de contacto | Confirma el contacto correcto con cabina o contrapeso |
| Patrón de anclajes y tornillería | Asegura una instalación física compatible |
| Interruptor, conector y cableado | Evita incompatibilidades con el circuito de seguridad |
| Fotos de placa y entorno | Facilitan la validación cuando faltan datos documentales |
Si la placa está desgastada, combine todas las evidencias disponibles: dimensiones, fotos, esquema del cuadro, documentación de mantenimiento, marca de los interruptores y configuración del ascensor. No presente una medida estimada como si fuera una especificación confirmada.
Criterios antes de instalar
Antes del montaje, confirme que el nuevo buffer:
- Es apto para la aplicación de cabina o contrapeso correspondiente.
- Coincide con los requisitos de velocidad, masa y recorrido.
- Mantiene las cotas y el punto de contacto previstos.
- Puede fijarse con la base, los anclajes y los elementos aprobados para el conjunto.
- Tiene el interruptor correcto, si procede, y permite enrutar el cable sin tensión ni rozamiento.
- Se instala verticalmente o según la orientación indicada por su fabricante.
- No reduce los espacios o recorridos de seguridad requeridos en el foso.
Utilice el par de apriete, la tornillería y el procedimiento de instalación definidos para el producto y la instalación. No improvise adaptadores, suplementos, taladros o soldaduras en el cuerpo del buffer para resolver una incompatibilidad de última hora.
Kelevator suministra recambios multimarca para importadores, distribuidores, empresas de mantenimiento, especialistas en modernización y compradores OEM. Para una consulta de suministro, una ficha de identificación con los datos anteriores permite contrastar el recambio con mayor precisión.
Inspección y pruebas después del servicio
Tras sustituir o intervenir en un buffer, la revisión debe abarcar tanto el componente como su integración mecánica y eléctrica. La instalación no debe volver al servicio solo porque el buffer ya esté fijado.
Compruebe primero, sin carga de impacto, que:
- El foso está limpio y libre de herramientas.
- Los buffers están alineados con su punto de contacto.
- La base, los anclajes y los soportes están firmes.
- El recorrido no está obstruido.
- El cableado del interruptor está protegido y correctamente conectado.
- El buffer se encuentra en su posición normal de reposo.
- El circuito de seguridad presenta el estado esperado en el cuadro.
Después, aplique el procedimiento de inspección, prueba y puesta en servicio que corresponda a la instalación, al fabricante y a la normativa aplicable. Las pruebas que implican compresión o contacto con los buffers deben ser planificadas y ejecutadas por personal competente, con medidas de seguridad específicas. No son una prueba funcional rutinaria para realizar sin método ni autorización.
Documente la referencia instalada, las cotas relevantes, el estado de los anclajes, la comprobación del interruptor, cualquier fluido utilizado y el resultado de las verificaciones. Esta trazabilidad facilita futuras inspecciones y evita que una sustitución posterior vuelva a depender de mediciones incompletas.
Un buffer de ascensor fiable se selecciona por datos técnicos verificables, no por similitud visual. Antes de pedir un recambio, reúna la placa, las fotografías, las dimensiones de montaje, el uso previsto, la velocidad, la masa y los datos del interruptor. Con esa información, el mantenimiento, la modernización o la compra B2B pueden valorar una referencia compatible de forma fundamentada.
