Un panel de botones de ascensor no es solo una placa con pulsadores: integra la interfaz de usuario, elementos de señalización, electrónica, cableado y, en algunos casos, funciones de comunicación o emergencia. Para sustituirlo correctamente hay que diferenciar primero entre el panel de cabina (COP) y el de rellano (LOP), y después validar la compatibilidad mecánica, eléctrica y funcional.

La referencia visual del panel rara vez basta para pedir un repuesto. El número de paradas, el tipo de maniobra, el protocolo de comunicación, el conector, la disposición de los pulsadores y las dimensiones de la placa frontal deben revisarse antes de comprar o instalar un conjunto nuevo.

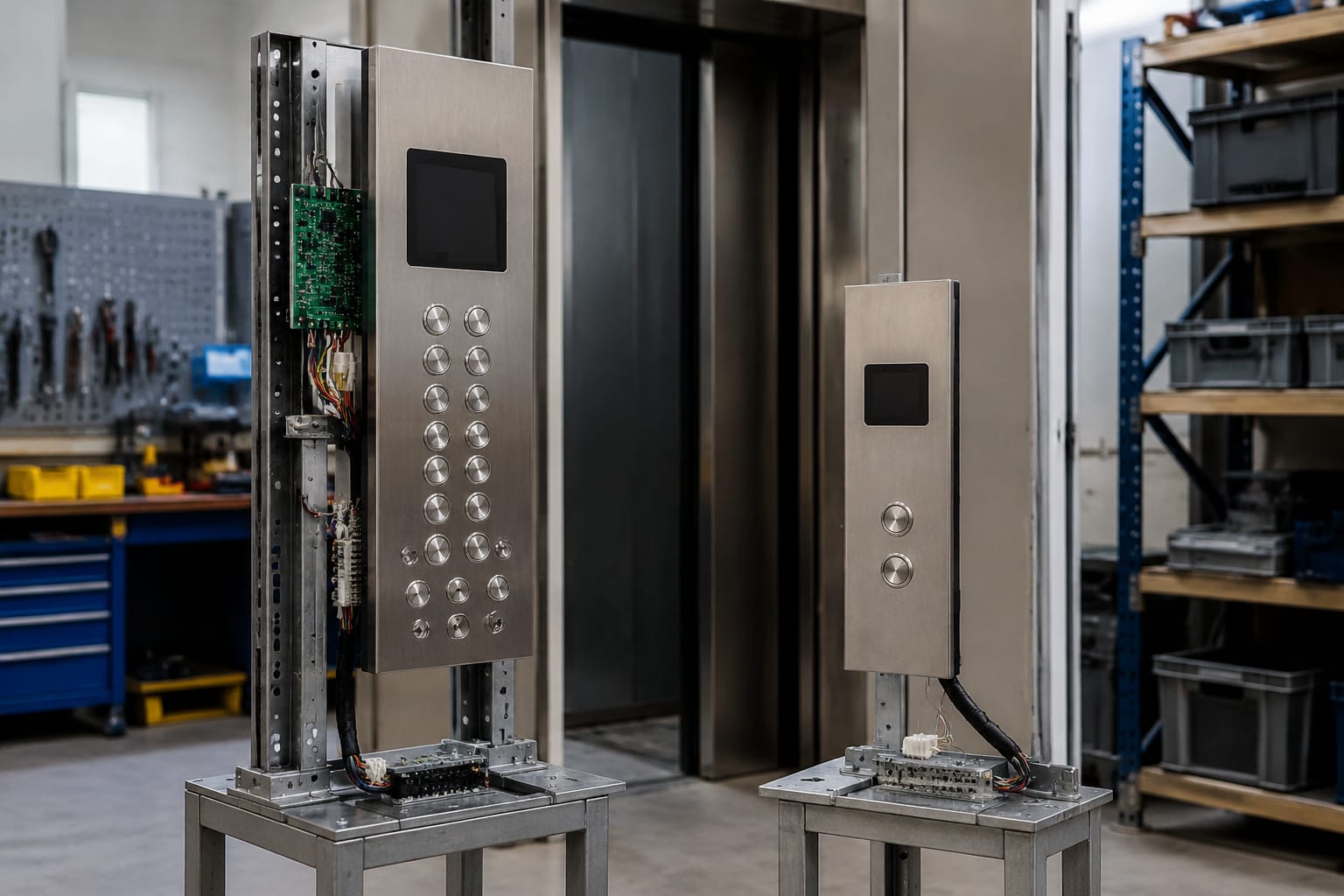

COP y LOP: qué son y en qué se diferencian

COP significa Car Operating Panel, es decir, el panel de mando situado dentro de la cabina. Permite seleccionar planta y suele concentrar varias funciones: apertura y cierre de puertas, alarma, interfono, señalización de sobrecarga, indicadores de posición y mandos restringidos cuando existen plantas con control de acceso.

LOP significa Landing Operating Panel, el panel de llamada instalado en cada rellano. Su función principal es registrar la llamada hacia arriba o hacia abajo. Puede ser muy sencillo, con un único pulsador, o incorporar flechas direccionales, un indicador de posición, mensajes y funciones asociadas a un sistema de control de destino.

La diferencia no es únicamente la ubicación. COP y LOP participan de forma distinta en la lógica de la instalación y pueden requerir cableados, placas y configuraciones específicas.

AspectoCOP: panel de cabinaLOP: panel de rellano
UbicaciónInterior de la cabinaJunto a las puertas de cada planta
Función principalSelección de destino y control desde cabinaRegistro de llamada desde el rellano
Mandos habitualesPlantas, abrir/cerrar puertas, alarmaSubida, bajada o llamada única
Información mostradaPlanta, dirección, mensajes, estadoPosición, dirección, disponibilidad o destino
Elementos adicionalesInterfono, llave, alarma, accesibilidadIndicadores, lector o sistema de destino
Riesgo de confusiónCompatibilidad con maniobra y módulos de cabinaCompatibilidad con buses, direccionamiento y lógica de llamadas

En ascensores convencionales, un LOP de dos botones suele tener una flecha de subida y otra de bajada en las plantas intermedias. En las terminales, normalmente solo se habilita la dirección posible. En cambio, los edificios con control de destino pueden sustituir parte de esta lógica por un teclado, pantalla o sistema de identificación antes de entrar en la cabina.

No conviene intercambiar denominaciones al solicitar material. Indicar si se trata de COP, LOP, indicador, pulsador de cabina o conjunto de llamada de rellano reduce errores de suministro y evita recibir un componente que encaja físicamente, pero no funciona con la instalación.

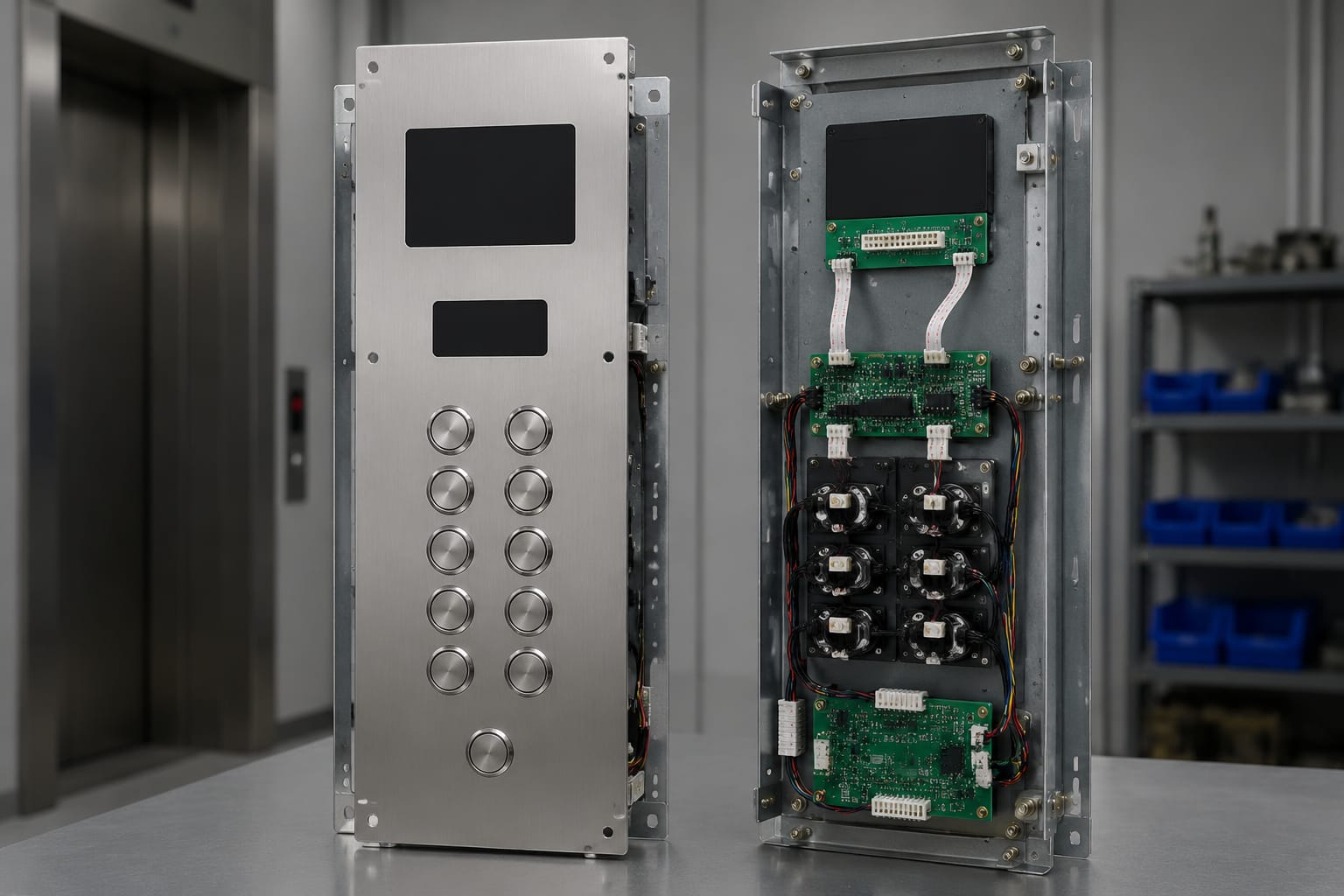

Piezas que componen un panel de botones de ascensor

Panel de botones de ascensor: COP, LOP y compatibilidad

Un panel puede entregarse como conjunto completo o como piezas separadas. La opción adecuada depende del estado de la instalación, de la disponibilidad de recambios y del alcance de la modernización.

Los componentes más habituales son los siguientes:

  • Placa frontal o embellecedor: superficie visible que fija y protege los componentes. Puede llevar mecanizados para botones, displays, llaves, rejillas y tornillería.
  • Pulsadores: accionan una llamada o una orden. El cuerpo, el aro luminoso, el contacto y el soporte pueden ser independientes o formar un módulo integrado.
  • Leyendas y señalización táctil: números de planta, pictogramas, braille y relieve. Deben ser legibles, duraderos y coherentes con el uso previsto.
  • Indicador de posición: muestra la planta actual; puede ser de segmentos, matriz, LCD, TFT u otra tecnología.
  • Indicadores de dirección: flechas de subida y bajada, en la cabina, el rellano o ambos.
  • Placa electrónica: gestiona entradas, iluminación, display y comunicaciones con el controlador o con una red de periféricos.
  • Cableado interno y mazos: conectan botones, indicadores, alimentación y placa. Incluyen conductores, terminales, conectores y, en algunos diseños, cable plano.
  • Caja posterior o bastidor: aporta profundidad, fijación y protección a la electrónica, especialmente en LOP empotrados.
  • Dispositivos complementarios: llave, lector, interruptores, alarma, interfono, bucle inductivo u otros elementos exigidos por el proyecto.

Cuando falla un único pulsador, cambiar solo ese módulo puede ser suficiente. Si la placa frontal está dañada, hay oxidación, leyendas deterioradas o una electrónica antigua difícil de mantener, un panel completo puede simplificar la intervención. Aun así, la sustitución integral exige revisar con más detalle fijación, cableado y programación.

Para reposiciones parciales, una [placa de control y accesorios para botones de ascensor](/products/elevator-control-panel-button-board-lift-accessories/) puede ser relevante, siempre que se confirme qué módulo, tipo de iluminación y conexión necesita el conjunto existente.

Configuraciones de botones y displays

La configuración de un panel de botones de ascensor debe responder al edificio, al número de paradas y al modo de explotación. Dos instalaciones con la misma cantidad de plantas pueden necesitar paneles distintos si una tiene acceso restringido, sótano, plantas técnicas o un sistema de control de destino.

Pulsadores de planta y funciones de cabina

En un COP, la disposición suele incluir las plantas servidas por la cabina y los mandos de puerta. También puede incorporar:

  • Botón de alarma.
  • Apertura y cierre de puertas.
  • Planta principal o salida.
  • Llave para servicios autorizados.
  • Llamada de emergencia o comunicación, según diseño.
  • Indicadores luminosos de orden registrada.
  • Selección de plantas con autorización mediante llave, tarjeta u otro sistema.

La distribución debe evitar ambigüedades. Numerar plantas de forma consistente con la señalización del edificio es esencial: por ejemplo, no debe coexistir una planta marcada como “0” en el panel y como “PB” en la señalética si ello puede inducir a error. En inmuebles españoles son frecuentes abreviaturas como “PB”, “SS” o “-1”, pero deben definirse de manera uniforme para esa instalación.

Llamada simple, colectiva y control de destino

Un LOP puede adoptar distintas configuraciones:

  • Llamada simple: un botón en una planta desde la que solo se puede viajar en una dirección.
  • Llamada colectiva: botones separados de subida y bajada. El controlador agrupa las peticiones según el sentido de marcha.
  • Sistema con indicador: añade posición y, según la instalación, dirección de la cabina.
  • Control de destino: el usuario indica la planta antes de acceder. El sistema asigna una cabina o grupo de cabinas.

No debe asumirse que un pulsador de subida/bajada es universal. El voltaje de iluminación, el tipo de contacto, la electrónica de supervisión y el modo de comunicación pueden variar entre fabricantes, gamas y generaciones de maniobra.

Qué display elegir o sustituir

Panel de botones de ascensor: COP, LOP y compatibilidad

Los displays de segmentos siguen siendo útiles cuando se busca una lectura directa y una integración sencilla en un panel existente. Las pantallas LCD o TFT permiten mensajes, pictogramas y una interfaz más configurable, pero implican revisar alimentación, tamaño de ventana, datos transmitidos y compatibilidad de la placa.

Una [pantalla LCD de llamada exterior para ascensor](/products/outbound-call-lcd-panel-step-system-elevator-parts/) debe evaluarse como parte del sistema completo: no basta con que coincida la medida del frontal. Hay que comprobar cómo recibe la información de posición, dirección y estado, y si necesita parametrización o una placa asociada.

Materiales y dimensiones de la placa frontal

La placa frontal condiciona la resistencia del panel, su aspecto y su encaje en el hueco de montaje. El material no debe elegirse únicamente por estética; el entorno de uso, la limpieza, el riesgo de vandalismo y el tipo de fijación también importan.

Entre los materiales habituales se encuentran:

  • Acero inoxidable: apropiado para zonas de uso intenso y fácil mantenimiento. El acabado, el espesor y la protección frente a arañazos deben definirse para cada proyecto.
  • Acero pintado o lacado: permite integrar colores concretos, aunque es importante valorar la resistencia del acabado frente a golpes y productos de limpieza.
  • Aluminio: puede reducir peso y ofrecer distintos acabados, según el diseño del panel.
  • Vidrio u otros acabados decorativos: requieren valorar de forma específica su sistema de fijación, limpieza y resistencia para el entorno previsto.

Antes de sustituir una placa frontal, tome y documente estas medidas:

  1. Alto y ancho exteriores del panel.
  2. Profundidad disponible detrás del paramento o del revestimiento de cabina.
  3. Posición, diámetro y tipo de los taladros de fijación.
  4. Medida y ubicación de cada corte para botón, display, llave o rejilla.
  5. Distancia entre centros de los pulsadores.
  6. Espesor de la placa y espacio para cuerpos de botón, conectores y cableado.
  7. Sentido de montaje y posible apertura de una puerta de registro.

Una medición parcial es una causa frecuente de retrabajo. Por ejemplo, una placa puede coincidir en alto y ancho, pero impedir el cierre si la placa electrónica sobresale más que el espacio disponible. En un LOP empotrado también hay que verificar la caja posterior, la profundidad del hueco y el acabado final de pared.

Las fotografías frontal y posterior ayudan, pero no sustituyen la toma de cotas. Conviene incluir una imagen del conector, de la etiqueta de la placa y del interior de la caja para que la identificación sea trazable.

Compatibilidad de placa, cable y conectores

La compatibilidad eléctrica es el punto crítico de muchos reemplazos de panel. Un componente puede tener la misma apariencia que otro y, aun así, utilizar una tensión, asignación de pines o protocolo de comunicación diferente.

Datos que deben verificarse antes de pedir el repuesto

Prepare una ficha de identificación con:

  • Marca, modelo y referencia de la maniobra, si están disponibles.
  • Referencia de la placa del COP o LOP.
  • Número de paradas y configuración de llamadas.
  • Función de cada pulsador y tipo de señalización.
  • Tensión nominal de alimentación e iluminación, según documentación técnica.
  • Tipo de conexión: bornas, conector multipin, cable plano, bus u otro.
  • Número de pines, paso, polarización y orientación del conector.
  • Longitud útil del cable y recorrido real, considerando curvaturas y puntos de sujeción.
  • Fotografías nítidas de ambas caras de las placas, etiquetas y conectores.
  • Medidas del frontal, la caja y los recortes.

No determine la compatibilidad contando solo los pines. Dos conectores de 10 pines pueden tener clavijas, codificación, pinout o función de cada hilo distintos. También hay que evitar reutilizar un cable cuya fijación esté fatigada, cuyos terminales presenten corrosión o cuya longitud no permita un recorrido protegido.

En particular, un [cable de conexión COP/LOP de 10 pines](/products/3300-3600-5500-lop-cop-control-panel-connection-cable-10-pin-core-lift-accessories/) requiere confirmar la referencia del sistema, conectores de ambos extremos, longitud y disposición de hilos antes de considerarlo intercambiable con el instalado.

Compatibilidad física, eléctrica y lógica

Es útil separar la comprobación en tres niveles:

NivelQué se revisaError típico
FísicaDimensiones, recortes, profundidad, fijacionesEl panel no entra en el hueco o no permite cerrar la tapa
EléctricaTensión, polaridad, contactos, consumo y cableadoIluminación que no funciona o daño por conexión incorrecta
LógicaDireccionamiento, protocolo, programación y funcionesEl panel enciende, pero no registra llamadas o muestra datos erróneos

La placa debe ser compatible con la arquitectura de la maniobra. Algunos sistemas usan entradas directas para cada pulsador; otros trabajan con una red de comunicación y periféricos direccionados. En estos últimos, el orden de conexión, la terminación del bus y la configuración del dispositivo pueden ser determinantes.

Tampoco conviene mezclar piezas de distintas generaciones sin documentación. Cambiar el display pero mantener una placa anterior, o instalar un LOP moderno sobre una red antigua, puede requerir módulos intermedios o una actualización de la maniobra. La evaluación debe partir del esquema eléctrico y la documentación disponible, no de la semejanza estética.

Accesibilidad y mandos de emergencia

El panel de cabina y el de rellano deben permitir un uso claro, identificable y seguro. En España, los requisitos concretos dependen de la instalación, su fecha, la reforma prevista y la normativa aplicable. En proyectos de accesibilidad o modernización, deben comprobarse los requisitos vigentes y las especificaciones de la propiedad, la dirección facultativa o el organismo que corresponda.

Como criterio práctico, revise estos aspectos:

  • Contraste visual entre placa, pulsadores y leyendas.
  • Identificación táctil, braille y relieve cuando sean aplicables.
  • Altura y alcance de los mandos para las personas usuarias previstas.
  • Separación suficiente entre botones para evitar pulsaciones involuntarias.
  • Confirmación visual y, cuando corresponda, acústica de la orden registrada.
  • Legibilidad de la planta y de la dirección de viaje.
  • Identificación inequívoca del mando de alarma.
  • Funcionamiento del sistema de comunicación de emergencia como parte del conjunto.

La accesibilidad no se resuelve añadiendo braille a una placa existente sin más. La posición, el tamaño, el contraste, la respuesta del pulsador, el acceso físico y la información proporcionada por el display forman un sistema. Si se modifica el COP, conviene revisar todos estos elementos conjuntamente.

Los mandos de emergencia merecen una atención especial. No deben quedar ocultos por una nueva placa frontal, interferidos por una mala conexión ni confundirse con comandos de uso ordinario. Cualquier intervención sobre alarma, interfonía o comunicación debe verificarse según el procedimiento técnico aplicable a la instalación.

Opciones de personalización y modernización

La modernización de un panel puede ser puntual o formar parte de una renovación más amplia. La mejor alternativa depende de si la maniobra actual es mantenible, de las necesidades de accesibilidad y del objetivo del inmueble.

Sustitución conservando la maniobra

Es apropiada cuando la placa y las conexiones existentes siguen siendo compatibles y el problema se limita a elementos deteriorados o a una actualización visual. Puede incluir nuevos pulsadores, leyendas, placa frontal o indicadores sin modificar la lógica de control.

Sus límites son claros: no corrige una arquitectura obsoleta, no añade automáticamente nuevas funciones y puede estar condicionada por la disponibilidad de piezas compatibles.

Renovación de COP y LOP

Cambiar los paneles de cabina y rellano permite unificar diseño, señalización, material y accesibilidad. Es una opción razonable cuando hay desgaste generalizado, múltiples referencias difíciles de mantener o una reforma de la cabina.

Antes de definir el alcance, determine qué se conservará: placa de control, mazos, cajas posteriores, displays, pulsadores, lectores y maniobra. Cuantas más interfaces se modifiquen a la vez, más importante es planificar las pruebas y disponer de información de configuración.

Funciones que requieren evaluación adicional

Algunas mejoras suelen requerir coordinación con la maniobra o con otros sistemas:

  • Control de acceso por llave, tarjeta, código u otro identificador.
  • Pantallas con mensajes o información variable.
  • Control de destino.
  • Indicadores de ocupación, sobrecarga o estados especiales.
  • Integración de lectores, cámaras o dispositivos de comunicación.
  • Cambios en la disposición de plantas o servicios restringidos.

El criterio de compra debe incluir el ciclo de mantenimiento. Un acabado atractivo pero difícil de reponer, un display sin interfaz documentada o un cable especial sin trazabilidad pueden aumentar la complejidad futura de la instalación.

Kelevator suministra recambios multimarca para importadores, distribuidores, empresas de mantenimiento, modernizadoras y compradores OEM. Para una compra B2B, una especificación técnica completa suele ser más útil que una descripción genérica como “panel de ascensor”: reduce la necesidad de adaptar la pieza en obra y facilita contrastar equivalencias.

Pruebas y puesta en servicio del panel

La instalación de un panel nuevo no termina al comprobar que se iluminan los botones. Las pruebas deben confirmar que cada función funciona en la secuencia prevista y que no se han introducido fallos en la comunicación con la maniobra.

Antes de energizar, revise fijaciones, aislamiento, guiado de cables, conectores, polaridad y ausencia de conductores pinzados. Asegure que la placa frontal queda estable, sin aristas ni holguras, y que el acceso de mantenimiento sigue siendo posible.

Después, siga un plan de comprobación como este:

  1. Verifique que cada pulsador de cabina registra la planta correcta.
  2. Compruebe abrir y cerrar puertas, si esos mandos forman parte del COP.
  3. Pruebe las llamadas de cada LOP y confirme que subida y bajada corresponden a su función.
  4. Revise la iluminación de botones, flechas y leyendas.
  5. Confirme que el indicador de posición muestra la información correcta en todos los recorridos.
  6. Compruebe la dirección de marcha y los mensajes visibles cuando existan.
  7. Pruebe elementos de acceso restringido y confirme que no habilitan ni bloquean plantas de forma incorrecta.
  8. Verifique los mandos de alarma y comunicación mediante el procedimiento de mantenimiento aplicable.
  9. Inspeccione que no hay reinicios, parpadeos anómalos, llamadas permanentes ni errores intermitentes.
  10. Documente referencias instaladas, ajustes, cableado modificado y resultados de prueba.

En instalaciones con dispositivos direccionables, la puesta en servicio puede exigir asignar direcciones, cargar parámetros o ajustar la configuración de la maniobra. No conviene cerrar el panel ni dar por terminada la intervención antes de confirmar todas las plantas y funciones, incluidos los recorridos extremos y las condiciones de uso restringido.

La sustitución de un panel debe realizarla personal técnico competente y con la instalación asegurada conforme a los procedimientos de trabajo aplicables. Cuando el proyecto afecte a elementos de seguridad, accesibilidad o comunicación, la verificación documental debe acompañar a las pruebas funcionales.

Preguntas frecuentes sobre paneles de ascensor

¿Se puede cambiar solo el botón de un ascensor?

Sí, si el pulsador es compatible mecánica y eléctricamente con el soporte y la placa existentes. Compruebe diámetro, sistema de fijación, iluminación, tipo de contacto, tensión, conector y leyenda antes de sustituirlo.

¿Un COP de otra marca puede funcionar en mi ascensor?

No debe suponerse. Aunque el panel tenga las mismas dimensiones, puede utilizar otro cableado, una placa diferente o un protocolo no compatible con la maniobra. Deben validarse los niveles físico, eléctrico y lógico.

¿Qué información hay que enviar para identificar un LOP?

Como mínimo, fotografías del frontal y posterior, referencia de placa o controlador, medidas, número de botones, tipo de conector, número de pines, longitud de cable y función del panel. Si hay display, añada imágenes de su conexión y de la información que muestra.

¿Es necesario sustituir COP y LOP a la vez?

No necesariamente. Se pueden renovar por separado si cada intervención mantiene la compatibilidad con la maniobra y con la señalización general del edificio. Renovarlos juntos puede aportar coherencia visual y funcional, pero también aumenta el alcance de pruebas y planificación.

Antes de seleccionar un panel de botones de ascensor, prepare una ficha con medidas, referencias, fotografías, cableado y funciones requeridas. Con esa información podrá comparar piezas completas, pulsadores, displays y placas de control con criterios técnicos, en lugar de basar la decisión solo en la apariencia.
