Botones de ascensor: tipos, símbolos y selección

Los botones de ascensor no son elementos intercambiables solo por su aspecto. Para que una sustitución funcione, hay que distinguir si actúan en cabina o en rellano, cómo se comunican con la maniobra, qué tensión utilizan, su formato de montaje y sus requisitos de accesibilidad.

En edificios residenciales, comerciales e industriales de España, los fallos del pulsador pueden deberse al propio mecanismo, a la iluminación, al cableado, a una placa de botones o a la entrada de la maniobra. Identificar la función y la referencia antes de pedir un repuesto evita incompatibilidades y desplazamientos innecesarios.

Botones de maniobra en cabina y botones de llamada en rellano

La primera diferencia relevante es dónde opera el botón y qué orden envía.

Los botones de cabina forman parte del cuadro de mandos interior, también llamado botonera o COP (car operating panel). Permiten seleccionar una planta y activar funciones como apertura de puertas, cierre de puertas, alarma, comunicación o modos autorizados. Al pulsar una planta, la orden se registra en la maniobra para incorporarla a la ruta de viaje.

Los botones de rellano se instalan junto a la puerta de cada planta, en una placa de llamada o LOP (landing operating panel). Su finalidad es solicitar el ascensor en sentido de subida, bajada o ambos, según la configuración del edificio. No seleccionan normalmente un destino concreto.

En instalaciones convencionales, cada planta de cabina puede tener un contacto independiente. En sistemas más recientes, la botonera puede integrarse en una placa electrónica que transmite las pulsaciones mediante un bus de comunicación. Esto condiciona por completo el tipo de repuesto admisible.

También existen sistemas de control de destino, donde el usuario elige la planta antes de entrar. Aunque puedan incluir pulsadores, pantalla o teclado, su lógica es diferente de la botonera clásica: la compatibilidad debe validarse con el fabricante o integrador de la instalación.

Símbolos habituales en los botones de ascensor

Los símbolos deben permitir un uso inmediato y reducir errores. En una sustitución, el pictograma no es un detalle decorativo: debe corresponder a la función programada y, cuando aplique, a las convenciones del edificio.

Los más comunes son los siguientes:

• Número de planta: identifica una parada, por ejemplo, 0, 1, 2 o -1.
• Bajo, sótano o garaje: puede aparecer como S, SS, -1, -2 u otra codificación definida por el edificio. Hay que respetar la nomenclatura existente.
• Flecha hacia arriba: llamada para viajar hacia plantas superiores.
• Flecha hacia abajo: llamada para viajar hacia plantas inferiores.
• Dos flechas divergentes: apertura de puertas.
• Dos flechas convergentes: cierre de puertas.
• Campana: alarma acústica.
• Teléfono o auricular: llamada de emergencia o comunicación, según la configuración.
• Símbolo de llave: función restringida, habilitación o acceso de mantenimiento. No debe sustituirse sin confirmar su función eléctrica.
• Símbolo de accesibilidad: puede señalar una función específica o una característica del equipo; no siempre equivale a un pulsador de alarma.

Un error frecuente es cambiar un pulsador por otro con la misma medida y color, pero con una leyenda errónea. Esto puede crear confusión al usuario e incumplir el criterio de señalización definido para la instalación. Antes de comprar, conviene comprobar la inscripción, el color de la lente, el relieve y si el botón incluye Braille.

Pulsadores de alarma y de apertura de puertas

Estos dos mandos requieren una revisión especialmente cuidadosa. La alarma puede trabajar como contacto momentáneo, normalmente abierto o normalmente cerrado, dependiendo del circuito y de la maniobra. El pulsador de apertura de puertas, por su parte, puede enviar una orden simple o integrarse en una electrónica de cabina.

No se debe asumir que un pictograma idéntico implica la misma conexión. La referencia original, el esquema del panel y la configuración de la maniobra son la base para sustituirlos correctamente.

Diseños mecánicos, táctiles y capacitivos

Los botones de ascensor pueden clasificarse por el modo en que detectan la pulsación. El diseño afecta al tacto, a la durabilidad percibida, a la electrónica asociada y al diagnóstico de averías.

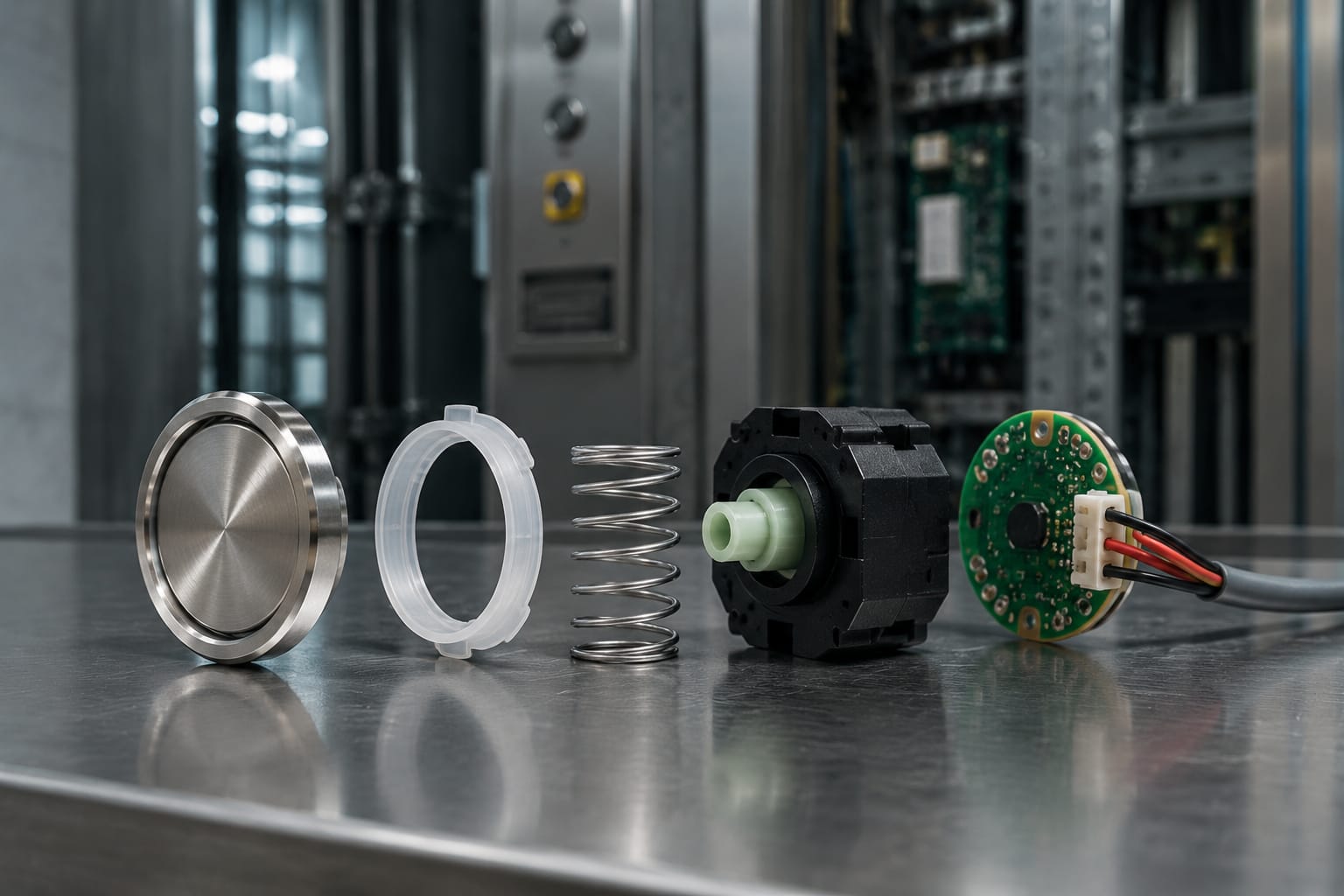

Pulsadores mecánicos

Son los más habituales en muchas instalaciones. Al presionarlos, un componente móvil acciona un microinterruptor o establece un contacto eléctrico. Pueden tener cuerpo metálico o plástico, aro luminoso, lente transparente y diferentes tipos de fijación.

Sus ventajas principales son una respuesta táctil clara y un diagnóstico relativamente directo. Si el botón se hunde, queda bloqueado, no recupera la posición o exige demasiada fuerza, es posible que el problema esté en el mecanismo.

Como limitación, las piezas móviles están expuestas al desgaste, la suciedad y, en entornos exigentes, a la entrada de humedad. La limpieza debe realizarse sin inundar el pulsador ni aplicar productos agresivos sobre inscripciones, lentes o juntas.

Pulsadores táctiles

Un pulsador táctil puede responder a una presión ligera sobre una superficie diseñada para registrar el contacto. La sensación de accionamiento es menor que en un botón mecánico y la tecnología concreta varía según el fabricante.

En estos equipos es importante no interpretar la ausencia de recorrido como avería. El diagnóstico debe centrarse en si la entrada llega a la placa, si aparece la confirmación luminosa y si la maniobra recibe la orden. Una limpieza o una sustitución indiscriminada puede no resolver un fallo electrónico o de comunicación.

Pulsadores capacitivos

Los sistemas capacitivos detectan cambios eléctricos cuando el usuario aproxima o toca la superficie. Suelen utilizarse en interfaces planas y pueden integrarse con paneles modernos.

No todos admiten sustitución individual. En algunos casos, el sensor, la lente, la electrónica y el frontal forman un conjunto. Además, la sensibilidad puede depender de la puesta a tierra, de la configuración electrónica y del estado de la placa. La equivalencia debe verificarse por referencia y arquitectura del sistema, no solo por dimensiones.

Iluminación, tensión y respuesta al usuario

La iluminación cumple dos funciones: ayudar a localizar el botón y confirmar que la orden ha sido registrada. Un pulsador puede estar permanentemente retroiluminado, encenderse solo al ser pulsado o cambiar de color según el estado del ascensor.

Las fuentes de luz más frecuentes son LED y, en equipos antiguos, lámparas u otros sistemas. Un LED puede formar parte del propio pulsador o estar montado en una placa posterior. Por ello, un botón apagado no confirma por sí solo que el pulsador esté averiado.

Antes de sustituir una unidad iluminada, hay que confirmar:

• Tensión nominal de alimentación de la iluminación y del circuito de mando.
• Tipo de corriente, continua o alterna cuando sea aplicable.
• Color de reposo y color de confirmación.
• Número de terminales y su función.
• Polaridad, especialmente en soluciones LED.
• Si el indicador se gestiona directamente desde el pulsador o desde una placa electrónica.
• Si la luz es reemplazable por separado.

La tensión nunca debe deducirse por el tamaño, el color o el fabricante aparente. Conectar un componente con valores eléctricos incorrectos puede causar una señal defectuosa, dañar la iluminación o afectar a la placa de control.

La respuesta del usuario tampoco es siempre inmediata. En determinadas configuraciones, una llamada puede iluminarse y después apagarse cuando la maniobra procesa o atiende la orden. Conviene observar el comportamiento normal de otros botones equivalentes del mismo ascensor antes de diagnosticar una anomalía.

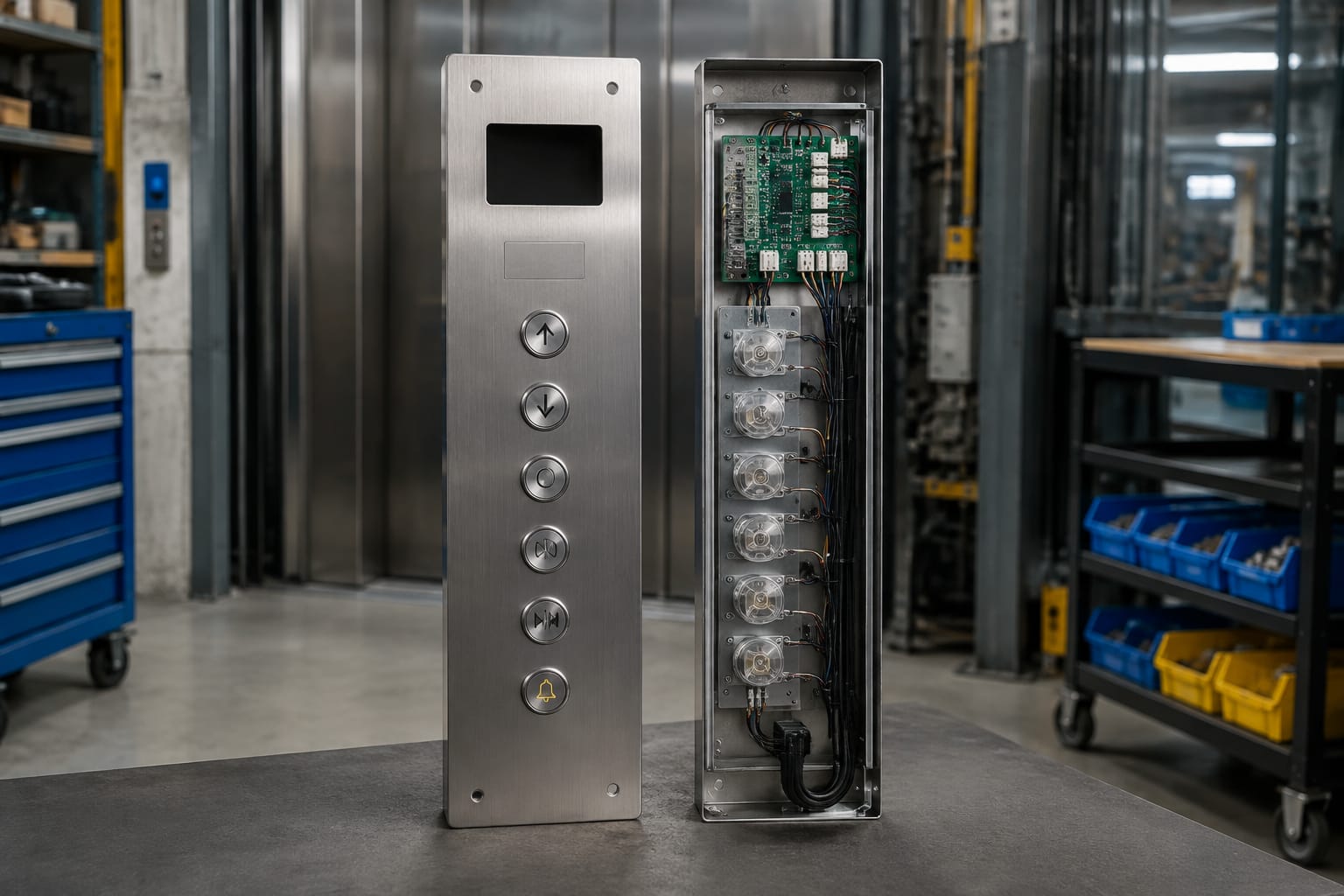

Placas de botones y comunicación con la maniobra

Una botonera puede estar cableada punto a punto o conectada a una placa de botones. Esta placa agrupa entradas, indicadores luminosos y, en ciertos diseños, el intercambio de datos con la maniobra.

En una instalación con placa, sustituir solo el pulsador puede ser correcto si el elemento es independiente. Sin embargo, si el botón está integrado, comparte circuito con otros mandos o se comunica mediante un protocolo específico, debe valorarse el conjunto completo.

Las señales de una posible incidencia en la placa incluyen:

• Varios botones fallan al mismo tiempo.
• La iluminación de distintos botones se comporta de forma anómala.
• El pulsador responde físicamente, pero no se registra la orden.
• Aparecen fallos intermitentes que cambian al mover el cableado o el panel.
• Un mismo bloque de funciones deja de responder tras una intervención.

La referencia y la versión de la placa son determinantes. Un producto visualmente similar puede tener conectores, pinout, firmware o protocolo diferentes. Para cuadros Mitsubishi, por ejemplo, puede ser relevante contrastar la referencia de una [placa de botones para ascensor Mitsubishi](/products/button-board-mitsubishi-elevator-parts-lift-accessories/) con la pieza retirada y la documentación técnica disponible. Del mismo modo, las [placas BD de pulsadores Hyundai](/products/bd-push-button-board-hyunday-elevator-parts-lift-accessories/) deben seleccionarse atendiendo a su identificación exacta, no por la marca del ascensor como único criterio.

Cuándo revisar el cableado

Si un único botón no funciona, el pulsador es un candidato razonable, pero no el único. Deben revisarse los conectores, los terminales, la continuidad del conductor y la presencia de holguras o corrosión, siempre por personal competente y con el equipo asegurado conforme al procedimiento de mantenimiento.

Cuando fallan botones contiguos o una sección entera de la botonera, aumenta la probabilidad de un problema común: conector, masa, alimentación de iluminación, placa o comunicación.

Consideraciones de accesibilidad

La botonera debe ser utilizable por personas con distintas capacidades visuales, motoras o sensoriales. En España, la solución concreta depende del tipo de edificio, de su fecha, de reformas realizadas y de las exigencias aplicables al proyecto, pero hay criterios prácticos que deben mantenerse al sustituir botones.

Un pulsador adecuado debe ofrecer identificación clara, contraste suficiente, una superficie accionable y una confirmación perceptible. Según el conjunto existente, esta confirmación puede ser táctil, visual y acústica.

Al seleccionar un recambio, compruebe en particular:

• Relieve y Braille: no sustituya un botón con identificación táctil por otro liso si esa función era parte de la botonera.
• Altura y disposición: respetar la posición de los mandos ayuda a conservar la ergonomía y la accesibilidad del panel.
• Contraste: el número, símbolo o aro iluminado debe seguir siendo distinguible respecto al fondo.
• Fuerza de accionamiento: un pulsador excesivamente duro o con poco recorrido puede dificultar el uso.
• Confirmación de la orden: revise que iluminación, señal sonora o ambas continúen funcionando como estaba previsto.
• Legibilidad: no cambie la codificación de plantas, especialmente en edificios con sótanos, entreplantas o usos compartidos.

Un cambio de frontal completo puede exigir una revisión más amplia que el reemplazo de un botón individual, porque puede alterar la disposición de la información, el relieve o la identificación de mandos de emergencia.

Síntomas habituales de fallo en un botón de ascensor

El síntoma orienta el diagnóstico, pero no basta para determinar la pieza que hay que comprar. La siguiente tabla ayuda a separar los problemas más comunes.

No es recomendable puentear contactos, intercambiar terminales sin esquema ni usar un pulsador aparentemente compatible para restaurar el servicio de forma provisional. Además de introducir errores de funcionamiento, se pueden comprometer funciones de puertas, alarma o control de acceso.

Cómo especificar botones de repuesto

La mejor especificación combina identificación visual, datos eléctricos y arquitectura de la instalación. Una fotografía nítida es útil, pero debe ir acompañada de referencias y medidas verificables.

Datos que conviene recoger antes de pedir un recambio

1. Marca y modelo del ascensor o de la maniobra, si están disponibles.
2. Referencia impresa en el pulsador, lente, soporte o placa.
3. Función y símbolo exactos: planta, flecha, apertura, cierre, alarma u otro.
4. Ubicación: cabina, rellano, botonera auxiliar, puerta o panel de mantenimiento.
5. Diámetro o dimensiones de corte, profundidad y sistema de montaje.
6. Tipo de conector, número de pines, terminales o cables.
7. Tensión y tipo de iluminación, incluida la polaridad cuando corresponda.
8. Color y estado luminoso: blanco, azul, rojo u otro, fijo o de confirmación.
9. Relieve, Braille y acabado del frontal.
10. Fotos del anverso, reverso y conectores, sin desmontar elementos de seguridad fuera del procedimiento autorizado.

Por ejemplo, al valorar un [pulsador blanco con luz azul para ascensor Otis](/products/push-button-white-blue-light-otis-elevator-parts-lift-accessories/), deben confirmarse su referencia, las conexiones, las medidas y la compatibilidad eléctrica con el panel concreto. Que un repuesto se asocie a una marca no demuestra por sí mismo que sea válido para todas sus maniobras o generaciones de producto.

Compatibilidad: qué no debe suponerse

Evite dar por sentadas estas equivalencias:

• Misma marca = misma conexión.
• Mismo diámetro = misma profundidad o fijación.
• Mismo símbolo = mismo tipo de contacto.
• Misma iluminación = misma tensión o polaridad.
• Misma carcasa = misma placa o protocolo.
• Botón de cabina = botón apto para rellano.

En modernizaciones, puede ser más eficiente cambiar la botonera o la placa asociada que perseguir un pulsador descatalogado, pero esa decisión afecta a compatibilidad, estética, accesibilidad y programación. Debe tomarse con datos de la maniobra y del conjunto instalado.

Kelevator trabaja con repuestos de ascensor multimarca para importadores, distribuidores, empresas de mantenimiento y compradores OEM. Para solicitar o contrastar un componente, prepare la identificación de la pieza retirada, sus conexiones y las fotos del conjunto: es la forma más fiable de evaluar una sustitución sin basarse solo en la apariencia.

Preguntas frecuentes sobre botones de ascensor

¿Por qué se enciende el botón pero el ascensor no va a la planta?

La iluminación puede confirmar que el pulsador detectó la presión, pero la orden puede perderse después en la placa, el cableado, la comunicación con la maniobra o la lógica de servicio. Hay que comprobar la cadena completa, no solo el botón.

¿Puedo sustituir un pulsador LED por otro del mismo color?

Solo si coinciden la función, tensión, polaridad, formato, conexión y modo de control. El color no es un criterio técnico suficiente.

¿Un botón con Braille puede reemplazarse por una versión lisa?

No es aconsejable. Mantenga las características táctiles y de identificación de la botonera original, especialmente cuando están vinculadas a la accesibilidad del ascensor.

¿Qué significa que varios botones no funcionen a la vez?

Suele indicar una causa común, como una placa de botones, un conector, una alimentación compartida o un fallo de comunicación. Sustituir cada pulsador por separado probablemente no resolverá el origen.

Para elegir correctamente un botón de ascensor, documente la función, la referencia, las medidas, la conexión y la iluminación antes de intervenir. Con esos datos, podrá comparar el recambio con el componente instalado y determinar si el fallo pertenece al pulsador, a la placa o a la maniobra.
