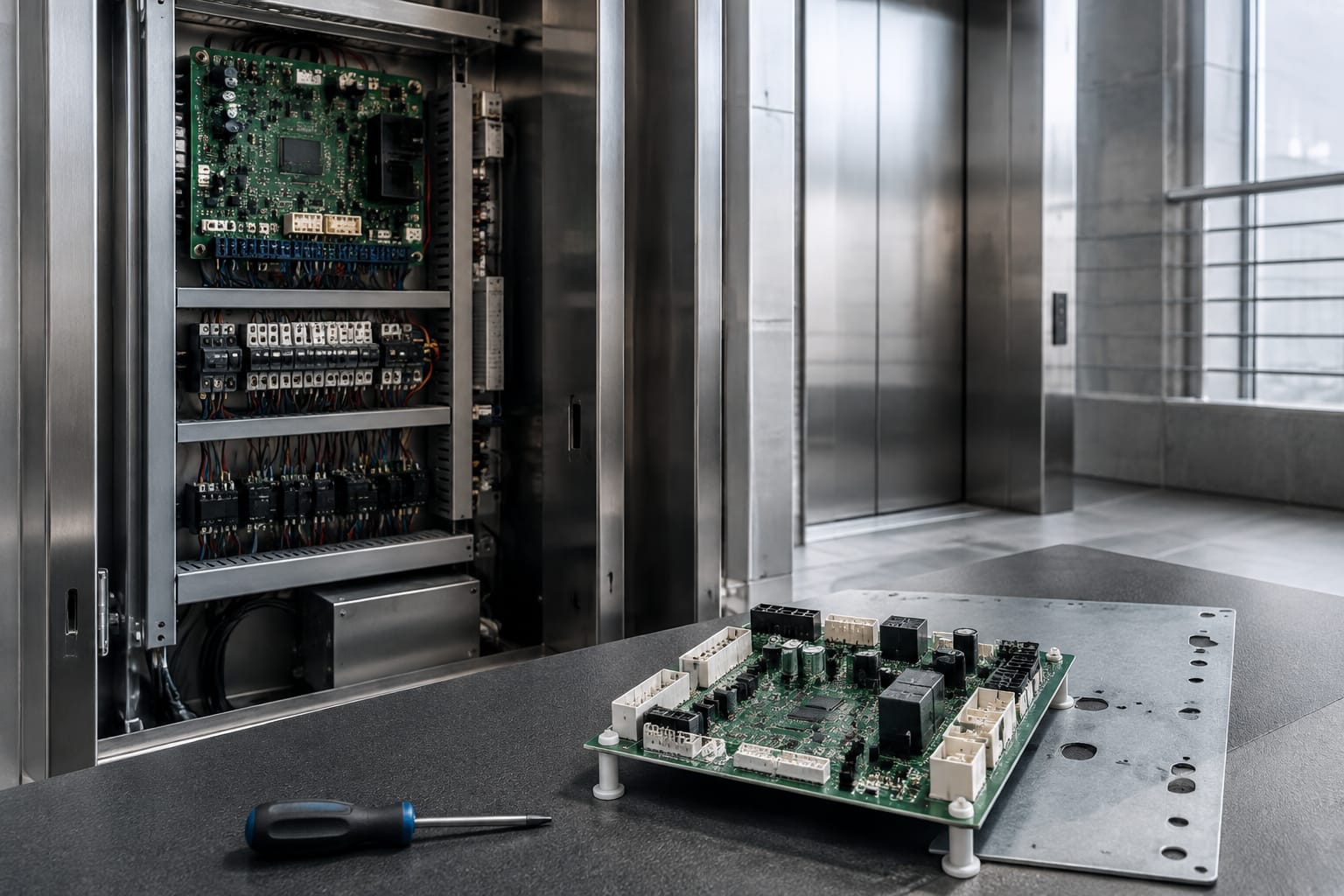

El cuadro de maniobra de un ascensor, también denominado elevator control panel en documentación técnica internacional, es el conjunto que recibe señales, gobierna el movimiento de la instalación y vigila sus condiciones de seguridad. Incluye la placa principal, alimentación, elementos de maniobra, interfaces de comunicación y conexiones con puertas, cabina, hueco y dispositivos de seguridad.
Ante una avería, cambiar la placa que muestra un código o parece dañada no siempre resuelve el problema. Una entrada de seguridad abierta, una fuente inestable, una puerta mal ajustada, un conector defectuoso o una parametrización incorrecta pueden producir síntomas muy parecidos. El diagnóstico debe confirmar la causa, la compatibilidad y la puesta en servicio antes de decidir entre reparar, sustituir o modernizar el control.
Qué hace el cuadro de maniobra de un ascensor
El cuadro coordina la secuencia necesaria para que el ascensor atienda llamadas, cierre puertas, compruebe la cadena de seguridad, arranque, nivele y abra en la planta correspondiente. Para ello procesa entradas, ejecuta una lógica configurada y activa salidas hacia los distintos equipos.
En una instalación convencional o modernizada, sus funciones suelen incluir:
- Gestionar llamadas de planta y órdenes de cabina.
- Controlar el operador de puertas y verificar enclavamientos.
- Supervisar el circuito de seguridad y las señales de finales de carrera.
- Mandar la maniobra de tracción o intercambiar datos con el variador.
- Procesar la posición de cabina, velocidad, nivelación y dirección.
- Gestionar indicadores, señalización acústica, alumbrado y alarmas.
- Registrar eventos, estados y códigos de avería para facilitar el mantenimiento.
- Comunicar componentes mediante buses específicos de cada fabricante o familia de control.
No todos los cuadros integran estas funciones del mismo modo. En algunos ascensores, la lógica de control está repartida entre la placa principal, placas de cabina, módulos de planta y electrónica del operador de puertas. Por este motivo, identificar una avería exige entender tanto la arquitectura de la instalación como la referencia concreta de cada módulo.

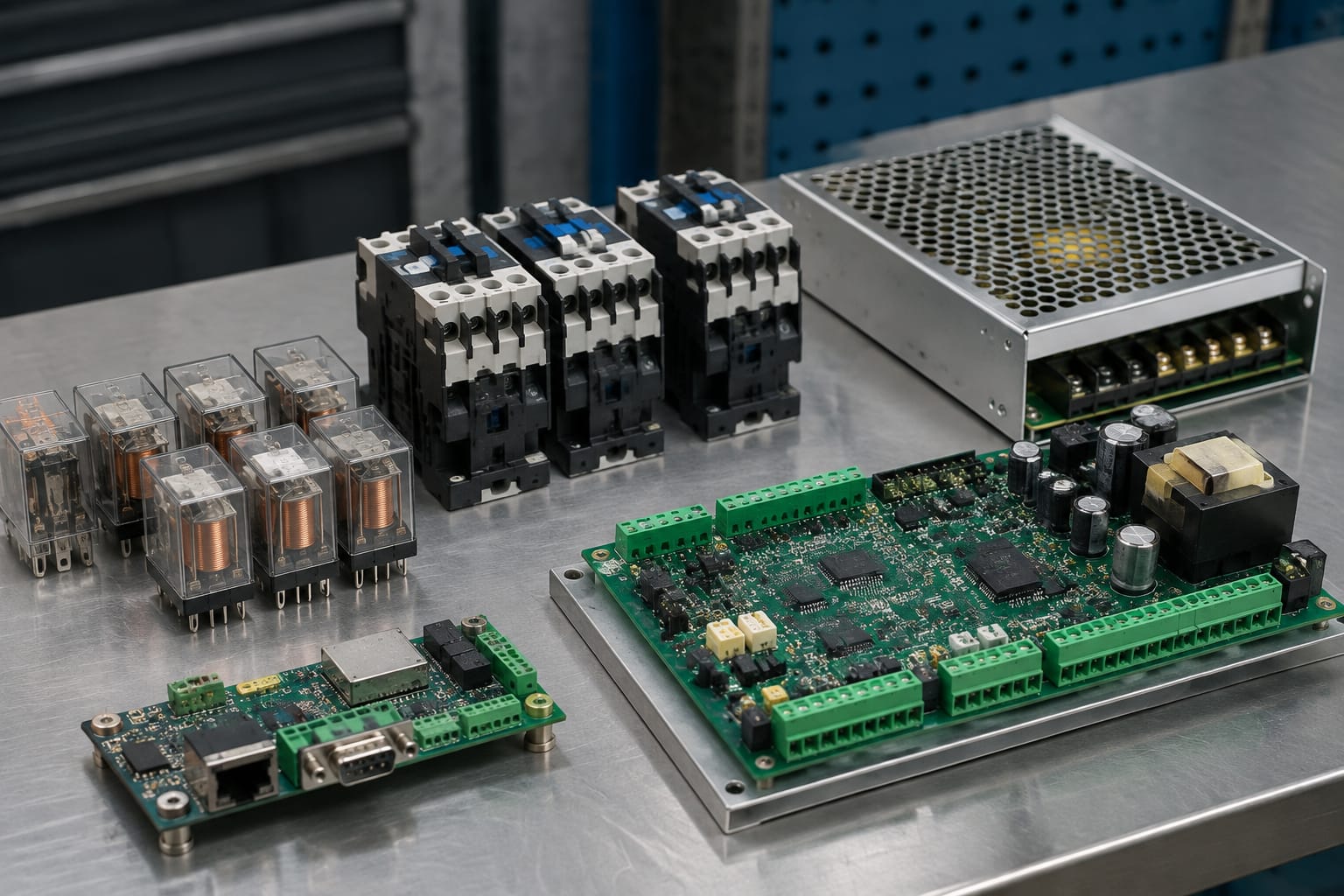

Placa principal y componentes de alimentación
La placa principal o tarjeta de control es el núcleo lógico del cuadro. Lee entradas digitales y analógicas, aplica la programación del ascensor y ordena las salidas mediante relés, transistores, contactores o comunicaciones con otros equipos. Suele incorporar microprocesador, memoria, bornes de conexión, LEDs de diagnóstico y, según el modelo, puertos de servicio.
Una placa puede fallar, pero antes hay que descartar que esté recibiendo una alimentación incorrecta o señales incoherentes. La calidad de la alimentación es determinante: una caída de tensión, un rizado excesivo o una conexión floja pueden generar reinicios, fallos intermitentes y comunicaciones inestables.
Elementos que conviene revisar primero
| Componente | Función habitual | Síntomas cuando existe un problema |
|---|---|---|
| Interruptor general y protecciones | Aislar y proteger circuitos | Cuadro sin servicio, disparos repetidos |
| Transformador o fuente conmutada | Suministrar tensiones de control | Reinicios, LEDs apagados, fallos aleatorios |
| Fusibles | Proteger ramas de alimentación | Un módulo concreto no responde |
| Rectificador y condensadores | Convertir y estabilizar la alimentación | Tensión inestable, calentamiento, zumbidos |
| Batería o sistema de rescate | Permitir alarma o maniobra de emergencia | Alarma sin funcionamiento o rescate no disponible |
| Puesta a tierra | Proteger personas y reducir perturbaciones | Comportamiento errático, incidencias tras tormentas o trabajos eléctricos |
Las mediciones deben realizarse conforme al esquema eléctrico y con instrumentación adecuada. No basta con comprobar que “hay tensión”: debe verificarse el valor previsto en cada punto, la estabilidad bajo carga y el estado de los terminales. En una intervención sobre un cuadro energizado, solo debe trabajar personal cualificado y autorizado.
Para sustituir una placa principal, la coincidencia visual entre conectores no es una prueba suficiente. Hay que contrastar número de referencia, revisión de hardware, versión de software, tensión de trabajo, configuración de entradas y salidas, y compatibilidad con el resto de la maniobra. Al buscar una [placa base para cuadro de maniobra de ascensor](/products/5400-elevator-control-motherboard-lift-accessories/), la referencia completa y fotografías claras de conectores, etiquetas y disposición de bornes reducen errores de suministro.
Relés, contactores y circuitos de seguridad
Los relés y contactores permiten que la lógica de baja tensión gobierne cargas y circuitos de potencia. Según el diseño, intervienen en órdenes de marcha, sentido de desplazamiento, freno, puertas, iluminación u otras funciones auxiliares. Un contacto degradado, una bobina defectuosa o un terminal recalentado puede dejar el ascensor parado o provocar fallos que aparecen solo bajo determinadas condiciones.
La cadena de seguridad tiene un papel distinto: confirma que se cumplen las condiciones necesarias para un movimiento seguro. Puede integrar contactos de puertas de piso, puerta de cabina, cerraduras, limitadores, paracaídas, finales de carrera, contactos de inspección, paro de emergencia y otros dispositivos según el tipo de instalación.
Diferenciar un fallo de seguridad de un fallo de control
Si el ascensor no arranca y el cuadro indica circuito de seguridad abierto, la placa principal puede estar funcionando correctamente: está impidiendo el movimiento porque recibe una condición no válida. Sustituirla sin localizar el punto abierto rara vez soluciona el problema.
Un método de comprobación ordenado consiste en:
- Consultar el código de avería y el histórico, si el cuadro los ofrece.
- Confirmar el estado del circuito de seguridad según el esquema específico.
- Revisar puertas y cerraduras, especialmente cuando el fallo se produce en una planta concreta.
- Inspeccionar conexiones, bornes, puentes autorizados por el fabricante y señales de los dispositivos implicados.
- Verificar relés, contactores y sus contactos auxiliares con el equipo desenergizado cuando corresponda.
- Confirmar que la tensión de control llega a la bobina y que la salida esperada se produce.
No deben anularse permanentemente dispositivos de seguridad para “probar” la instalación. Además de introducir un riesgo grave, esa práctica puede ocultar la causa y dejar la instalación en una condición insegura. Cualquier prueba temporal debe realizarse mediante el procedimiento técnico aplicable, con control del riesgo y restitución completa antes de devolver el ascensor al servicio.
Placas de comunicación y de voz
Las placas de comunicación conectan el cuadro con otros módulos del ascensor. Pueden gestionar señales de cabina, indicadores de planta, pulsadores, pantallas, lectoras, telealarma o comunicaciones serie y de bus. La arquitectura cambia mucho entre fabricantes, por lo que una tarjeta físicamente parecida puede no intercambiar datos con una placa principal distinta.
Las placas de voz y alarma son especialmente relevantes porque intervienen en la comunicación de emergencia. Según la solución instalada, pueden integrar síntesis de voz, interfaz telefónica, entradas de alarma, mensajes de cabina y conexión con equipos externos.
Señales típicas de una avería de comunicación
- Pantallas o indicadores apagados mientras el ascensor sigue operando.
- Botoneras sin respuesta o con respuestas incompletas.
- Mensajes de voz ausentes, distorsionados o repetitivos.
- Fallos que aparecen al mover el cable viajero o abrir una caja de conexiones.
- Errores de bus, pérdida de nodos o módulos no detectados.
- Alarma que se activa localmente pero no establece la comunicación prevista.
Antes de atribuir el problema a una placa, revise el cableado, la alimentación del módulo, la polaridad, la continuidad, los conectores y la configuración de direcciones. En sistemas de bus, una terminación incorrecta, una derivación no admitida o un módulo configurado con una dirección duplicada puede afectar a toda la red.
Cuando se requiere una sustitución equivalente, debe comprobarse la versión exacta de hardware y firmware, además de las funciones habilitadas. Por ejemplo, una [placa de voz VCA-11-QD para cuadro de ascensor](/products/3300-3600-elevator-control-panel-voice-board-vca-11-qd-lift-parts/) debe contrastarse con la etiqueta de la pieza instalada, sus conectores y su aplicación en la maniobra antes de efectuar el pedido.
Síntomas habituales de avería en el cuadro de control
Un síntoma no identifica por sí solo el componente que debe sustituirse. Esta tabla ayuda a orientar las comprobaciones iniciales.
| Síntoma observado | Causas posibles | Comprobación prioritaria |
|---|---|---|
| Cuadro sin LEDs ni respuesta | Falta de alimentación, fusible, fuente o interruptor | Tensiones de entrada y salida, fusibles y bornes |
| Reinicios o pérdida ocasional de servicio | Fuente inestable, masa deficiente, conector flojo, placa dañada | Estabilidad de tensión, apriete, signos térmicos |
| Ascensor parado con señal de seguridad | Puerta, cerradura, contacto de seguridad, cableado | Secuencia del circuito según esquema |
| No cierra o reabre la puerta | Fotocélula, operador, señal de puerta, ajuste mecánico | Entradas de puerta, alimentación y estado del operador |
| No responde a llamadas | Pulsadores, bus, placa de cabina o planta, configuración | Alimentación y comunicaciones de los módulos |
| Viajes irregulares o no inicia marcha | Seguridad, contactores, señales de posición, tracción | Estado de entradas, órdenes de salida y tracción |
| Aviso de avería persistente tras cambiar una placa | Parámetros, software, aprendizaje o cableado incompatible | Configuración, referencia y secuencia de puesta en marcha |
| Fallo tras humedad, calor o trabajo eléctrico | Corrosión, condensación, sobretensión o conexión desplazada | Inspección visual, aislamiento y terminales |
Es útil registrar cuándo ocurre el fallo: al arrancar por la mañana, tras varios viajes, en una planta determinada, con carga, durante lluvia o tras un corte de suministro. Este contexto puede separar una avería fija de un problema ambiental, mecánico o de conexión.
Comprobaciones de diagnóstico antes de sustituir una placa
La sustitución debe ser una decisión basada en evidencia. Un proceso de diagnóstico trazable reduce tiempos de parada, evita pedir referencias incorrectas y conserva una base técnica para futuras intervenciones.
1. Asegurar y documentar la instalación
Antes de intervenir, aplique los procedimientos de consignación y seguridad que correspondan. Fotografíe el cuadro antes de desconectar nada, incluyendo el conjunto, cada placa, etiquetas, conectores, borneros y cableado relevante. Anote la referencia completa, revisión, versión de software visible y códigos de error.
La fotografía de una etiqueta parcial suele ser insuficiente. Un carácter final puede indicar una revisión, tensión o variante de software diferente.
2. Revisar estado físico y condiciones ambientales
Busque fusibles fundidos, señales de sobrecalentamiento, aislantes oscurecidos, condensadores deformados, corrosión, humedad, polvo conductor, insectos, bornes flojos o cables pellizcados. El olor a material recalentado y las marcas alrededor de relés o conectores son indicios útiles, aunque no constituyen un diagnóstico concluyente.
Corrija antes las causas externas. Instalar una placa nueva en un cuadro con entrada de agua, mala ventilación o alimentación anómala puede reproducir el daño.
3. Comprobar alimentación, entradas y salidas
Use el esquema de la maniobra para confirmar:
- Tensión de red y tensiones auxiliares previstas.
- Continuidad y estado de protecciones.
- Presencia de las señales de seguridad requeridas.
- Estado de entradas de puertas, posición e inspección.
- Activación de salidas cuando la lógica ordena una operación.
- Estado de bobinas, contactores y contactos auxiliares.
Las pruebas de continuidad, resistencia o manipulación de conectores deben realizarse sin tensión cuando el procedimiento lo requiera. Medir un punto incorrecto o puentear una entrada sin comprender su función puede dañar electrónica o crear una condición peligrosa.
4. Leer averías sin asumir que son el origen
Un código puede señalar el subsistema que detectó la anomalía, no necesariamente el componente defectuoso. Por ejemplo, un error de puerta puede deberse al operador, al cableado, al contacto de cerradura, a una entrada de placa o a una parametrización.
Compare el código con la documentación técnica del fabricante y revise las condiciones que lo disparan. Si se borra el error, registre primero su contenido y el contexto de aparición. Borrarlo de forma repetida sin reparar la causa dificulta el análisis.
5. Determinar si reparar, sustituir o modernizar
La reparación puede ser razonable cuando se identifica un defecto localizado y existe capacidad técnica para probar el módulo de forma fiable. La sustitución es adecuada cuando hay una referencia compatible disponible y el fallo está confirmado. La modernización cobra sentido cuando la electrónica está obsoleta, los fallos son recurrentes, faltan piezas o se necesita adaptar funciones de la instalación.
No obstante, modernizar un control puede requerir más que cambiar una tarjeta. Puede afectar a cableado, periféricos, interfaces de puertas, señalización, tracción, configuración y pruebas funcionales. Debe evaluarse como una intervención de sistema, no como un simple recambio.
Compatibilidad de placas y conectores
La compatibilidad no se limita a que una placa encaje en el soporte ni a que el conector tenga el mismo número de pines. Una placa incorrecta puede no arrancar, interpretar mal una señal, no reconocer periféricos o generar movimientos no previstos durante la puesta en servicio.
Antes de adquirir o instalar una placa, confirme como mínimo:
| Verificación | Qué debe coincidir o evaluarse |
|---|---|
| Referencia completa | Fabricante, número de pieza, sufijos y revisión |
| Función del módulo | Placa principal, puerta, cabina, voz, planta o interfaz |
| Alimentación | Tensión, corriente, tipo de alimentación y polaridad |
| Conectores | Tipo, posición, pinout y asignación real de señales |
| Hardware y software | Revisión, firmware, parámetros y licencias cuando proceda |
| Protocolo | Bus, velocidad, direccionamiento y terminación |
| Configuración de ascensor | Número de paradas, maniobra, puertas, tracción y opciones |
| Entorno de instalación | Dimensiones, fijación, ventilación y protección frente a perturbaciones |
Errores frecuentes al comprar una placa de recambio
Un error común es pedir por el nombre genérico del cuadro sin aportar la referencia de la tarjeta. Otro es asumir que dos placas del mismo fabricante son intercambiables porque comparten carcasa o conectores. También hay riesgos al reutilizar memorias, módulos extraíbles o parámetros de una versión no equivalente.
En controles de puertas, además de la referencia de la placa hay que relacionarla con el operador, el motor, los sensores y la configuración instalada. Para esta comprobación, una [placa de control de puertas Toshiba para ascensor](/products/toshiba-elevator-door-control-panel-lift-door-parts/) debe seleccionarse a partir de la identificación completa del componente y de la aplicación concreta, no solo de la marca del ascensor.
Si se trata de una pieza usada, reparada o procedente de stock, confirme también su estado, revisión y posibilidad de programación. La trazabilidad de referencia y configuración es más importante que una apariencia externa correcta.
Puesta en servicio de controles reparados o actualizados
La puesta en servicio es la fase que confirma que el cuadro reparado, sustituido o modernizado funciona como conjunto. No debe limitarse a encender el equipo y comprobar que desapareció un código de error.
El alcance exacto depende de la maniobra, el tipo de intervención y las instrucciones del fabricante, pero normalmente debe contemplar lo siguiente:
- Verificar montaje, fijaciones, puesta a tierra, protecciones y apriete de conexiones.
- Cargar o restaurar parámetros autorizados y comprobar que corresponden a la instalación.
- Confirmar alimentación y estados de seguridad antes de ordenar movimiento.
- Comprobar inspección, movimiento, sentido, parada, nivelación y selección de planta.
- Ensayar cada puerta, cerradura, reapertura y dispositivo asociado.
- Validar llamadas de cabina y planta, indicadores, señalización y comunicaciones.
- Probar la alarma y los sistemas de comunicación de emergencia aplicables.
- Revisar el registro de averías después de varios ciclos de funcionamiento.
- Documentar la referencia instalada, configuración, pruebas realizadas y cualquier ajuste.
Tras una modernización, es especialmente importante comprobar interfaces que antes formaban parte de un sistema cerrado: operador de puertas, tracción, posicionamiento, cable viajero y módulos de cabina. La falta de una prueba funcional completa puede dejar incidencias latentes que solo aparecen en servicio.
Preguntas frecuentes sobre cuadros de maniobra
¿Cómo saber si la placa principal del ascensor está averiada?
Debe descartarse primero la alimentación, los fusibles, el circuito de seguridad, los conectores y las señales externas. Indicadores como LEDs anómalos, ausencia de salidas pese a entradas válidas, daños físicos o fallos persistentes con alimentación correcta pueden apuntar a la placa, pero deben contrastarse con el esquema y la documentación del modelo.
¿Se puede cambiar una placa por otra de aspecto similar?
No es recomendable. Deben coincidir la referencia completa, el pinout, la alimentación, el firmware, el protocolo de comunicaciones y la configuración del ascensor. La similitud visual no garantiza compatibilidad eléctrica ni funcional.
¿Qué datos hay que reunir antes de pedir un repuesto?
Como mínimo: fotos nítidas de ambas caras de la placa, etiqueta completa, modelo de cuadro, versión de software visible, número y tipo de conectores, síntoma de avería y cualquier código registrado. Si la pieza interviene en puertas o comunicaciones, añada la identificación del operador o módulo asociado.
¿Una placa nueva elimina la necesidad de ajustes?
No necesariamente. Algunas placas necesitan programación, direccionamiento, carga de parámetros, aprendizaje de puertas o configuración de opciones. La puesta en servicio debe seguir la documentación aplicable al equipo y a la instalación.
Un diagnóstico ordenado, la identificación completa de las referencias y una puesta en servicio documentada son la forma más sólida de reducir sustituciones fallidas. Para compras multimarcas de mantenimiento, distribución, modernización u OEM, Kelevator suministra repuestos de ascensor; prepare la información técnica de la instalación antes de seleccionar el componente.
