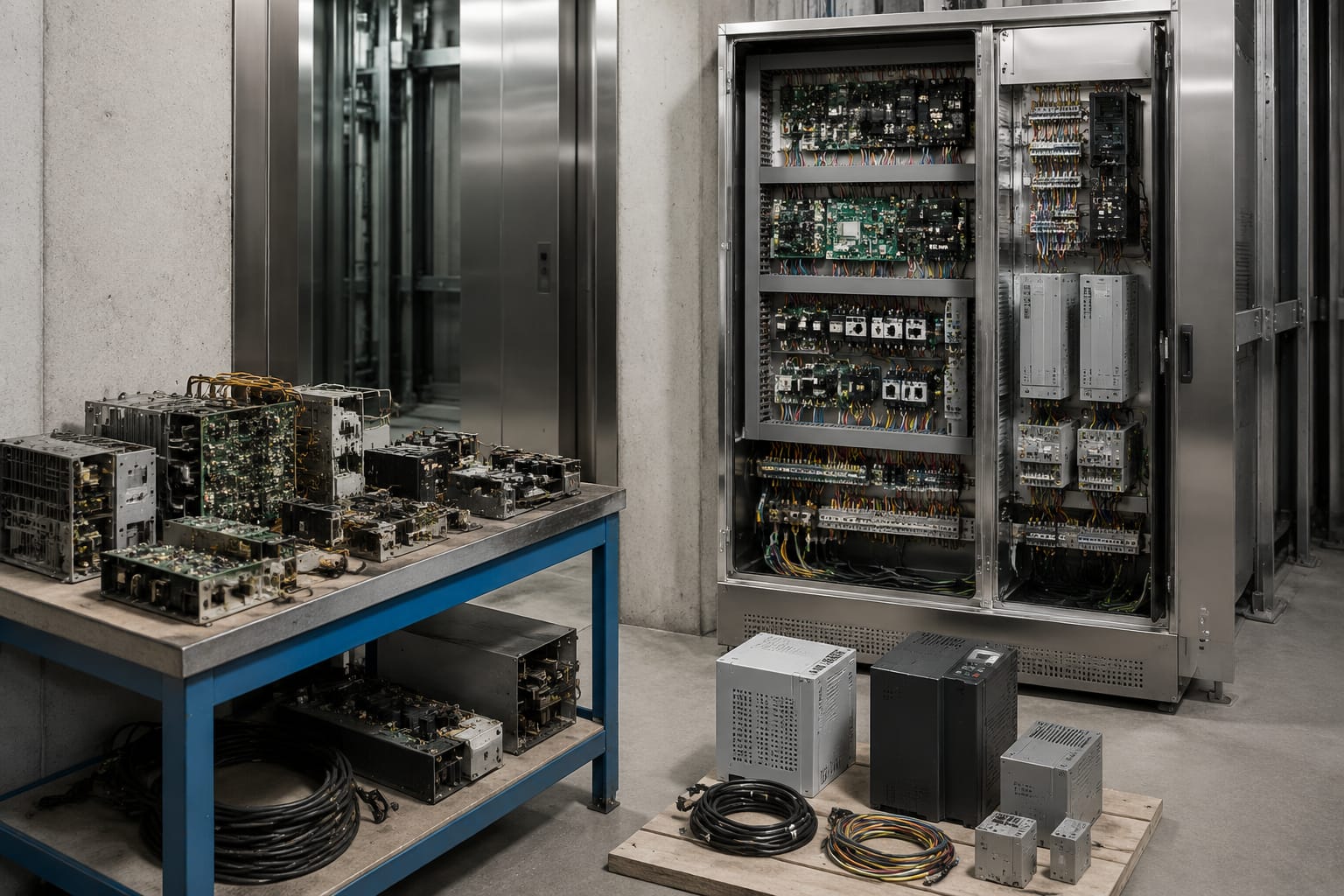

Controlador de ascensor: tipos, selección y modernización

Un controlador de ascensor, denominado habitualmente cuadro de maniobra en España, coordina todos los movimientos y protecciones de la instalación: recibe señales, supervisa los circuitos de seguridad, ordena al variador o grupo hidráulico, gobierna las puertas y comunica el estado del ascensor.

Para sustituirlo o modernizarlo no basta con comparar tensión, número de paradas o precio. El controlador debe ser compatible con la máquina, el operador de puertas, la maniobra de cabina, los dispositivos de seguridad, las señales existentes y las necesidades de mantenimiento remoto. Un inventario técnico completo antes de pedir material evita gran parte de las incidencias durante la puesta en marcha.

Qué gestiona un controlador de ascensor

El cuadro de maniobra es el centro lógico y eléctrico de la instalación. Su trabajo principal es decidir cuándo puede moverse el ascensor, hacia dónde debe hacerlo, qué señalización debe activar y cuándo debe detenerse de forma segura.

En una instalación convencional, el controlador gestiona, entre otros, estos grupos de funciones:

• Llamadas de rellano y órdenes de cabina.
• Selección de planta, sentido de marcha y prioridades de servicio.
• Arranque, aceleración, deceleración y parada a través del variador o del circuito de potencia.
• Apertura, cierre, reapertura y temporización de puertas.
• Enclavamientos de puertas de piso, contactos de puerta de cabina y cortina fotoeléctrica.
• Cadena de seguridad, limitador de velocidad, finales de recorrido y contactos del foso.
• Nivelación y renivelación en planta.
• Indicadores de posición, flechas direccionales, gong y displays.
• Alarma, telefonía o sistemas de comunicación de emergencia, según la configuración.
• Modos de inspección, mantenimiento, rescate y, cuando proceda, retorno programado.
• Registro de fallos, contadores y comunicación con herramientas de diagnóstico.

El controlador no sustituye la función física de los elementos de seguridad. Lo que hace es vigilar sus contactos y bloquear el movimiento cuando la cadena no presenta la condición prevista. Por ello, una avería atribuida al cuadro puede proceder realmente de un enclavamiento, un cableado fatigado, un contacto de seguridad o una puerta mal ajustada.

Controles por relés, PLC e integrados

Los cuadros de maniobra han evolucionado desde lógicas cableadas con relés hasta plataformas electrónicas con diagnóstico y comunicaciones. No existe un tipo universalmente mejor: la elección depende de la antigüedad del ascensor, del alcance de la reforma, de la disponibilidad de repuestos y de la capacidad de mantenimiento del equipo técnico.

Cuándo conservar una maniobra por relés

Mantener una maniobra por relés puede ser razonable si el ascensor tiene una función sencilla, el cableado está documentado, los componentes críticos siguen disponibles y el mantenimiento puede atenderlo con solvencia. Sin embargo, añadir funciones como indicadores avanzados, acceso electrónico, monitorización remota o mejoras de puerta suele aumentar mucho la complejidad.

También hay que valorar el riesgo de una avería prolongada. Un relé estándar puede ser fácil de conseguir, pero una placa de lógica propia, un temporizador antiguo o una pieza de señalización descatalogada pueden convertir una reparación menor en una intervención amplia.

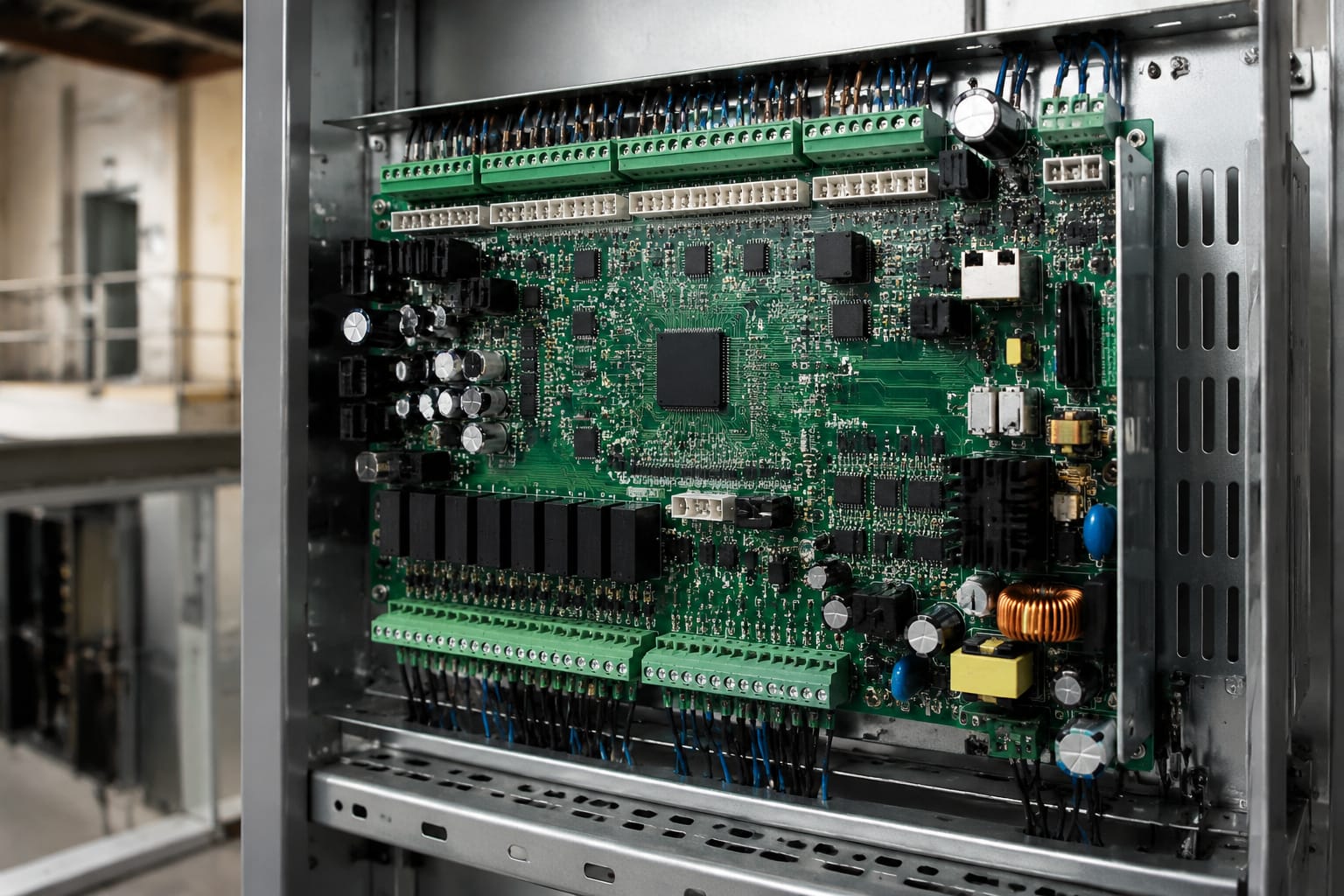

Qué aporta un controlador integrado

Una maniobra electrónica actual suele reunir en una misma plataforma la lógica de viaje, el diagnóstico, la comunicación y la parametrización de opciones. Esto no significa que todas las placas sean intercambiables. La compatibilidad debe comprobarse en el nivel de señales, alimentación, protocolos y configuración.

En reformas parciales, el punto delicado suele ser la interfaz con componentes existentes. Por ejemplo, un operador de puertas puede usar entradas convencionales, una señal de habilitación concreta o un protocolo propietario. Del mismo modo, una botonera o un indicador de posición por bus puede no funcionar conectándolo a una placa genérica sin el módulo adecuado.

Aplicaciones de tracción frente a hidráulicas

El tipo de accionamiento determina las salidas de potencia, la realimentación y las condiciones que el controlador debe gestionar. Antes de seleccionar hardware, confirme si se trata de un ascensor eléctrico de tracción o hidráulico y revise la documentación de la máquina.

Ascensores de tracción

En una instalación de tracción moderna, el cuadro de maniobra suele comunicarse con un variador de frecuencia. Debe gestionar órdenes como marcha, dirección, habilitación, velocidades de inspección y señales de estado o fallo. La nivelación depende de la arquitectura: puede realizarla el variador, el controlador o ambos mediante señales coordinadas.

Los puntos que conviene revisar son:

• Alimentación y protecciones disponibles en el armario.
• Tipo de motor y datos de placa.
• Interfaz entre maniobra y variador: contactos, entradas analógicas o comunicación.
• Encoder, sensores de posición y sistema de selección de planta.
• Circuito de frenado y realimentaciones de contactores, si existen.
• Compatibilidad con rescate automático, batería o grupo de alimentación de emergencia.

Una sustitución del controlador no equivale necesariamente a sustituir el variador. Aun así, ambos equipos deben analizarse como un conjunto, especialmente si la avería afecta a la precisión de parada, al control del freno o a los fallos de marcha.

Ascensores hidráulicos

En los ascensores hidráulicos, el controlador gobierna el grupo hidráulico y las electroválvulas. La secuencia de subida, bajada y nivelación depende de la configuración de válvulas, presostatos, sensores y tiempos de la central.

La selección debe considerar:

• Tensión y tipo de arranque del motor de la central.
• Configuración de válvulas de subida, bajada y nivelación.
• Presostatos, termistores, sondas de temperatura y señales de nivel de aceite, si están instalados.
• Reglas de reanudación de servicio y control de maniobras repetidas.
• Señales de renivelación y precisión de parada.
• Dispositivos de rescate previstos para la instalación.

No conviene parametrizar una maniobra hidráulica como si fuera una de tracción cambiando únicamente unas salidas. La respuesta de la central, los tiempos de desplazamiento y la nivelación requieren una configuración específica y pruebas controladas.

Interfaces de puertas y control de techo de cabina

Las puertas son una fuente frecuente de paradas del ascensor y una de las zonas donde aparecen más incompatibilidades. El controlador debe reconocer con fiabilidad el estado de puerta abierta, cerrada y enclavada, además de enviar órdenes al operador en el momento correcto.

Operador de puertas

Antes de conservar un operador de puertas con un cuadro nuevo, identifique su modelo, alimentación, esquema de bornes y señales de mando. Compruebe si utiliza entradas de abrir/cerrar convencionales, contactos libres de potencial, tensiones determinadas o comunicación digital.

Revise también:

• Contacto de puerta de cabina y su lógica de trabajo.
• Cortina fotoeléctrica, célula o sistema de reapertura.
• Fotocélula de umbral y dispositivos de detección complementarios.
• Temporización de cierre y comportamiento ante obstáculo.
• Señales de fallo del operador, cuando estén disponibles.
• Conexiones flexibles entre cabina y puerta.

Un controlador puede ordenar correctamente el cierre y aun así detectar fallo si el contacto de puerta no cambia de estado o si la protección de paso permanece activa. La sustitución de la placa no corrige por sí sola desajustes mecánicos, rodaderas desgastadas o problemas de cableado.

Techo de cabina e inspección

La caja de revisión en techo de cabina permite controlar el ascensor durante las tareas de mantenimiento. Su integración con el cuadro debe ser inequívoca: al seleccionar inspección, el funcionamiento automático se inhibe y las órdenes de movimiento quedan sometidas a las condiciones de seguridad aplicables.

Durante la modernización, documente los contactos y posiciones de:

• Selector de inspección.
• Pulsadores de subida, bajada y parada.
• Parada de emergencia del techo de cabina.
• Contactos de puerta de cabina y elementos de seguridad asociados.
• Conexiones del cable viajero.
• Señales de iluminación y toma de servicio cuando formen parte de la instalación.

Los conjuntos multifunción pueden concentrar determinadas funciones de operación y señalización. Al estudiar una sustitución, conviene comparar las señales del equipo existente con las de los componentes multifunción para operador y maniobra antes de asumir una conexión directa.

Entradas, salidas y circuitos de seguridad

Una hoja de E/S es una de las herramientas más útiles para elegir un controlador. Debe recoger cada señal actual, su origen, su tipo eléctrico y el comportamiento esperado. El número total de bornes no es suficiente: importa cómo se usan y qué nivel de supervisión necesita cada circuito.

Entradas que deben inventariarse

Entre las entradas habituales se encuentran las llamadas de rellano, pulsadores de cabina, contactos de puerta, selección de planta, señales de inspección, contactos del foso, dispositivos de limitación y realimentaciones de potencia.

Para cada una, anote:

• Nombre y ubicación física.
• Tensión nominal y tipo de señal.
• Contacto normalmente abierto o normalmente cerrado.
• Común compartido o circuito independiente.
• Estado esperado en reposo y durante el movimiento.
• Cable, borne y plano de origen.
• Si la señal es cableada directamente o llega por bus.

Esto permite detectar incompatibilidades antes de instalar. Por ejemplo, una placa con suficientes entradas digitales puede no ser adecuada si la instalación usa señalización multiplexada, tensiones de mando distintas o módulos de planta con un protocolo no soportado.

Salidas y cargas

Las salidas pueden gobernar contactores, relés auxiliares, electroválvulas, indicadores, luces, gongs, operadores de puerta y equipos de comunicación. Verifique su tipo y capacidad: una salida de placa diseñada para señal no debe alimentar directamente una carga que requiera relé, protección o interfaz adicional.

Conviene separar en el esquema:

• Salidas de marcha y dirección.
• Mando de puertas.
• Señalización de cabina y rellanos.
• Alumbrado y ventilación de cabina.
• Alarma y comunicaciones.
• Interbloqueos, relés auxiliares y funciones especiales.

La cadena de seguridad no se trata como una entrada convencional

El circuito de seguridad debe conservar su arquitectura prevista y su capacidad de impedir movimientos inseguros. No debe puentearse para “probar” el cuadro ni simplificarse durante una reforma para ahorrar cableado. Una lectura errónea de la cadena puede deberse a contactos, conectores, fusibles, alimentación, cable viajero o al propio circuito de supervisión.

Las normas aplicables y los requisitos de inspección dependen de la intervención concreta, el tipo de ascensor y el marco reglamentario vigente. En España, una modernización debe evaluarse con la documentación técnica y los procedimientos que correspondan a la instalación; no es prudente deducir la conformidad únicamente a partir de la compatibilidad eléctrica de una placa.

Cómo seleccionar el hardware de sustitución

La selección de un controlador de ascensor empieza por definir el alcance real: reparación de una placa, sustitución del cuadro completo, adaptación de elementos periféricos o modernización funcional. Mezclar estos escenarios lleva a presupuestos incompletos y a trabajos que se prolongan en obra.

Use esta lista de comprobación antes de comprar:

1. Identifique fabricante, referencia y versión de la maniobra existente, si son legibles.
2. Determine el tipo de accionamiento: tracción, hidráulico o configuración especial.
3. Registre número de paradas, accesos por planta, maniobra colectiva y tipo de puertas.
4. Fotografíe bornes, placas, variador, central hidráulica, operador de puertas y cableado relevante.
5. Prepare una lista de entradas, salidas, tensiones y relés auxiliares.
6. Confirme el sistema de posicionamiento y los sensores de planta.
7. Revise señalización, displays, botoneras, indicadores y posibles buses de comunicación.
8. Identifique funciones especiales: acceso, bomberos, retorno, control de destino, monitorización o rescate.
9. Compruebe el espacio físico, ventilación, alimentación y protecciones del armario.
10. Solicite esquema, manual de instalación, método de parametrización y soporte documental del equipo elegido.

Acceso y señalización

El control de accesos puede parecer un añadido simple, pero afecta a la lógica de llamadas, permisos y cableado. Antes de integrar tarjetas, llaves, lectores o autorizaciones por planta, aclare si el sistema debe bloquear una llamada, habilitar una planta de destino o actuar sobre funciones de cabina.

Las placas destinadas a estas funciones deben evaluarse por sus interfaces y compatibilidad, no solo por su formato físico. Puede resultar útil contrastar las opciones de placas de control de acceso para ascensor con el esquema de maniobra disponible. Para necesidades de reposición y comparación de referencias, también existen placas base y accesorios de acceso para ascensores.

Cómo planificar una modernización del controlador

Una modernización bien planificada reduce incertidumbres durante la inmovilización. El objetivo no es instalar el mayor número de funciones, sino dejar una instalación mantenible, documentada y compatible con los componentes que se van a conservar.

Defina el alcance técnico

Decida expresamente qué permanece y qué se sustituye: cuadro, variador, central hidráulica, operador de puertas, cable viajero, maniobra de cabina, señalización, botoneras, alimentación auxiliar y comunicaciones. Cada elemento conservado debe tener una justificación de compatibilidad.

En ascensores antiguos, el cableado suele condicionar más el proyecto que el propio cuadro. Un sistema distribuido puede reducir conexiones nuevas, pero puede requerir sustituir periféricos que trabajan con un protocolo anterior. En cambio, mantener señales convencionales puede simplificar la adaptación, aunque aumente la ocupación de bornes y conductores.

Prepare la intervención

Antes de desconectar la maniobra existente, archive fotografías legibles de cada bornero, numeración de cables, etiquetas de relés y posición de puentes. Guarde también los parámetros recuperables del variador y los registros de averías disponibles.

Durante el montaje:

• Etiquete los cables antes de retirarlos.
• Mantenga separados potencia, mando, seguridad y comunicaciones conforme al diseño.
• Sustituya terminales, canaletas o elementos deteriorados cuando comprometan la fiabilidad.
• Verifique las puestas a tierra y las protecciones antes de energizar.
• No reutilice configuraciones antiguas sin revisar el sentido y la función de cada señal.
• Reserve tiempo para ajustar puertas y nivelación, no solo para cablear el cuadro.

Un error habitual es programar la maniobra según el número de paradas y probar únicamente el recorrido. La instalación debe validarse también con cada acceso, cada puerta, las condiciones de inspección, las llamadas simultáneas y los estados de seguridad previstos.

Puesta en marcha y documentación

La puesta en marcha debe realizarse siguiendo el procedimiento técnico del fabricante del controlador y el plan de intervención definido. La prueba funcional no termina cuando la cabina realiza un viaje: hay que comprobar que detecta y responde correctamente a las condiciones normales y anómalas que forman parte de su operación.

Una revisión de puesta en servicio debe incluir, como mínimo:

• Confirmación de alimentación, protecciones y tensiones de mando.
• Verificación de cadena de seguridad y dispositivos conectados.
• Comprobación de inspección en techo de cabina y, cuando corresponda, en cuarto o armario.
• Pruebas de apertura, cierre, reapertura y enclavamiento de todas las puertas.
• Pruebas de llamadas de cabina y rellano, indicación de posición y sentidos de marcha.
• Ajuste y comprobación de nivelación en todas las plantas.
• Pruebas de las funciones especiales incorporadas en el alcance.
• Revisión de alarmas, comunicación de emergencia y alimentación auxiliar instaladas.
• Lectura y archivo de eventos o códigos de fallo iniciales.
• Inspección final de cableado, etiquetas, tapas y acceso seguro al armario.

La documentación entregada al responsable de mantenimiento debe permitir diagnosticar el cuadro sin depender de la memoria del instalador. Incluya esquemas actualizados, lista de bornes, lista de componentes, parámetros de configuración, versiones de firmware cuando sean relevantes, copias de seguridad disponibles y registro de pruebas.

Preguntas frecuentes

¿Se puede cambiar solo la placa del controlador?

Sí, cuando la placa de sustitución es compatible con el resto de la arquitectura y se dispone de la configuración necesaria. Sin embargo, una placa aparentemente equivalente puede no reconocer sensores, periféricos por bus, señales de puerta o funciones de acceso existentes. Antes de sustituirla, hay que identificar la causa de fallo y comprobar referencias, versión y conexiones.

¿Un cuadro universal sirve para cualquier ascensor?

No. Un controlador adaptable puede cubrir muchas configuraciones, pero sigue necesitando una selección y parametrización correctas. El tipo de máquina, las puertas, las E/S, el sistema de posicionamiento, el variador y las funciones de seguridad determinan la compatibilidad real.

¿Cuándo compensa modernizar en vez de reparar?

Suele ser razonable valorar la modernización cuando las averías se repiten, los repuestos críticos son difíciles de obtener, no hay esquemas fiables, se necesitan funciones nuevas o el cuadro limita una mejora necesaria en puertas, señalización o comunicaciones. La decisión debe comparar el estado de toda la instalación, no solo el coste de la última avería.

¿Qué información debe acompañar una solicitud de controlador?

Como mínimo: fotos del cuadro y bornes, tipo de ascensor, número de paradas y accesos, datos de máquina o central hidráulica, operador de puertas, esquema disponible, listado de funciones especiales y referencias de placas o variador. Esta información permite comparar opciones sin asumir compatibilidades.

Para una sustitución o modernización, prepare primero el inventario de E/S y la documentación de la instalación. Con esa base, un distribuidor especializado en repuestos multimarca como Kelevator puede ayudar a contrastar referencias y componentes, mientras el responsable técnico conserva el control sobre la compatibilidad y el alcance de la intervención.
