El contrapeso del ascensor equilibra gran parte de la masa de la cabina y de su carga nominal en los equipos de tracción. Al reducir el esfuerzo que debe realizar la máquina, permite un movimiento más eficiente y estable. No es un bloque único: es un conjunto guiado compuesto por bastidor, pesas de relleno, elementos de guiado y conexiones que deben mantenerse en condiciones precisas.
Quien busca elevator counterweight suele necesitar dos respuestas: cómo trabaja este conjunto y qué debe comprobar antes de intervenir o adquirir un repuesto. La clave es no sustituir piezas por apariencia: las dimensiones, la forma de guiado, la masa autorizada, las fijaciones y el tipo de instalación determinan la compatibilidad.
Por qué los ascensores de tracción utilizan contrapesos
En un ascensor de tracción, la cabina y el contrapeso están conectados mediante los cables de suspensión o por elementos equivalentes en configuraciones específicas. Ambos lados pasan por la polea tractora de la máquina. Cuando la cabina sube, el contrapeso baja; cuando la cabina baja, el contrapeso sube.
El contrapeso se calcula habitualmente para compensar la masa de la cabina vacía más una proporción de la carga nominal. La proporción exacta depende del diseño del fabricante, la instalación y sus condiciones de servicio. No debe suponerse ni modificarse durante una reparación sin la documentación técnica correspondiente.
Este equilibrio aporta ventajas operativas directas:
- Reduce el par que necesita aplicar la máquina de tracción.
- Disminuye las tensiones de trabajo en el sistema de suspensión dentro de los parámetros de diseño.
- Favorece un desplazamiento regular de cabina y contrapeso.
- Permite dimensionar el grupo tractor para el sistema equilibrado, no para elevar siempre la masa total de la cabina y su carga.
- Ayuda a limitar el consumo energético respecto a una configuración sin masa compensadora.
El contrapeso no elimina la necesidad de una máquina, freno, limitador, dispositivos de seguridad ni mantenimiento. Su función es equilibrar masas, no detener una caída ni sustituir los sistemas de protección reglamentarios.
Contrapeso frente a masa de compensación
Conviene diferenciar dos conceptos. El contrapeso principal se desplaza por el hueco en sentido opuesto a la cabina y forma parte del sistema de tracción. La compensación de cables, cuando existe, aborda el efecto del peso variable de los elementos de suspensión según cambia la posición de la cabina.
En recorridos elevados, el peso de los cables puede afectar al equilibrio entre ambos extremos. Según el diseño, pueden emplearse cadenas o cables de compensación y sus correspondientes conexiones, tensores o dispositivos de guiado. No todas las instalaciones los incorporan.

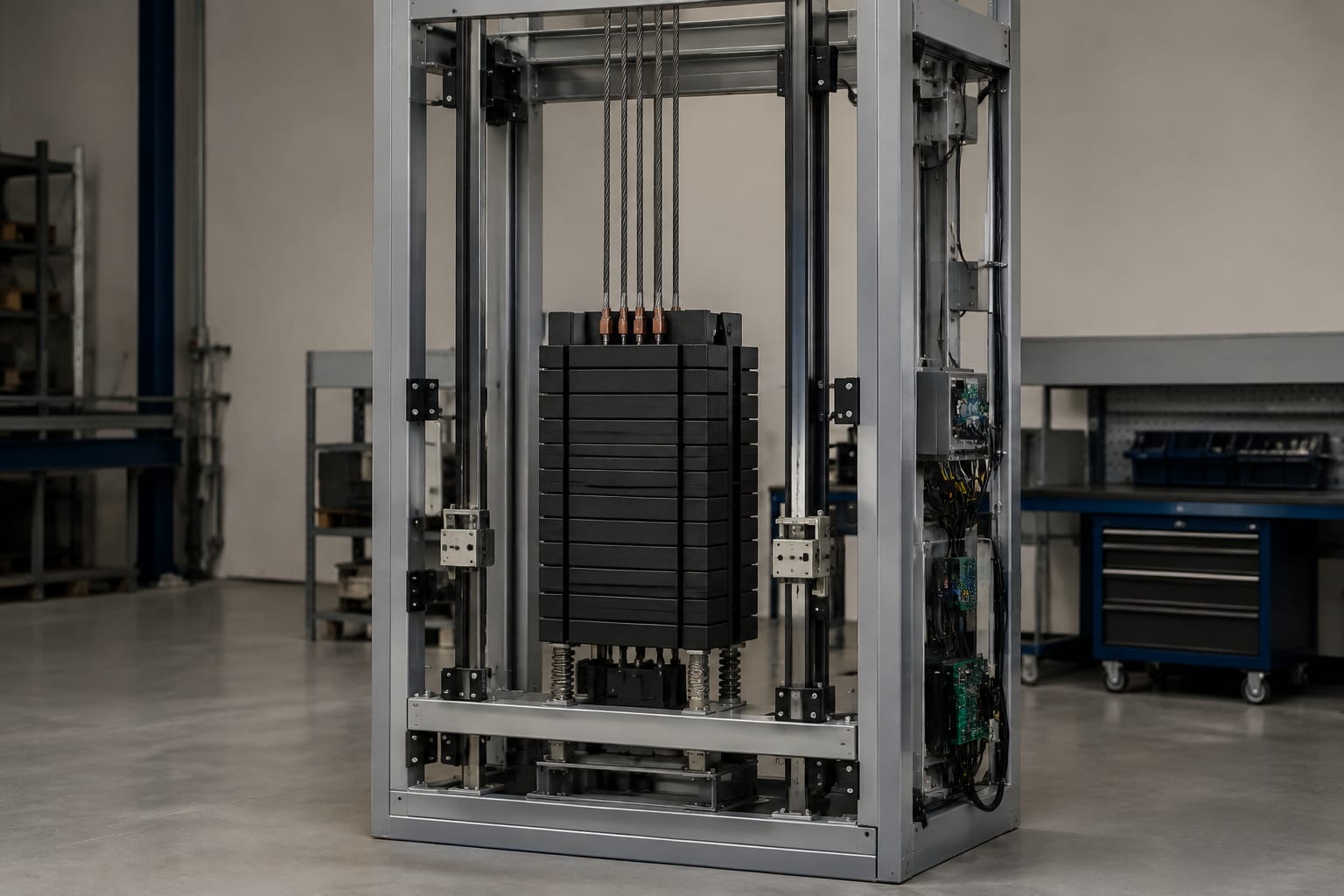

Bastidor de contrapeso y pesas de relleno
El bastidor, también denominado chasis o marco de contrapeso, es la estructura que contiene y retiene las pesas de relleno. Transmite las cargas a las guías mediante las zapatas o patines y recibe las conexiones del sistema de suspensión.
Aunque los diseños varían, el conjunto suele incluir:
| Elemento | Función principal | Qué hay que verificar |
|---|---|---|
| Bastidor o marco | Mantener unidas las masas y soportar las conexiones | Deformaciones, corrosión, soldaduras, travesaños y fijaciones |
| Pesas de relleno | Aportar la masa calculada de contrapesado | Material, masa unitaria, dimensiones, apilado y estado |
| Elementos de retención | Evitar el desplazamiento o salida de las pesas | Posición, apriete, desgaste y ausencia de piezas |
| Viga superior o travesaño | Recibir los amarres de suspensión en muchos diseños | Fisuras, corrosión, agujeros, placas y compatibilidad de amarres |
| Zapatas o patines | Guiar el bastidor por las guías | Perfil, material de deslizamiento, holgura y fijación |
Las pesas de relleno pueden fabricarse en distintos materiales y geometrías. A igualdad de masa, el volumen puede cambiar significativamente; por eso una pesa no es intercambiable solo por “parecer” del mismo tamaño. También importa cómo queda retenida dentro del marco y si respeta la altura total admisible del conjunto.
Una sustitución parcial exige confirmar la masa total del contrapeso, no únicamente contar el número de bloques instalados. Cambiar una pesa por otra de masa diferente modifica el equilibrio del ascensor y puede afectar al comportamiento previsto por el fabricante.
Retención de las pesas: una revisión esencial
Las pesas han de permanecer contenidas en todas las condiciones de funcionamiento previstas. Las placas, barras, pasadores u otros retenedores dependen del diseño del bastidor. Un retenedor ausente, flojo, deformado o instalado en una posición incorrecta puede permitir movimiento interno, ruidos, golpes o, en un caso grave, la salida de una pesa.
Durante la inspección se debe comprobar que:
- Las pesas apoyan correctamente y no presentan un apilado inestable.
- Los elementos de cierre están completos y fijados según el diseño aplicable.
- No hay holguras anómalas, fisuras, impactos ni corrosión que comprometan el bastidor.
- No se han añadido masas improvisadas ni piezas ajenas al diseño.
- La identificación de las pesas y del marco coincide con la información disponible de la instalación cuando esta exista.

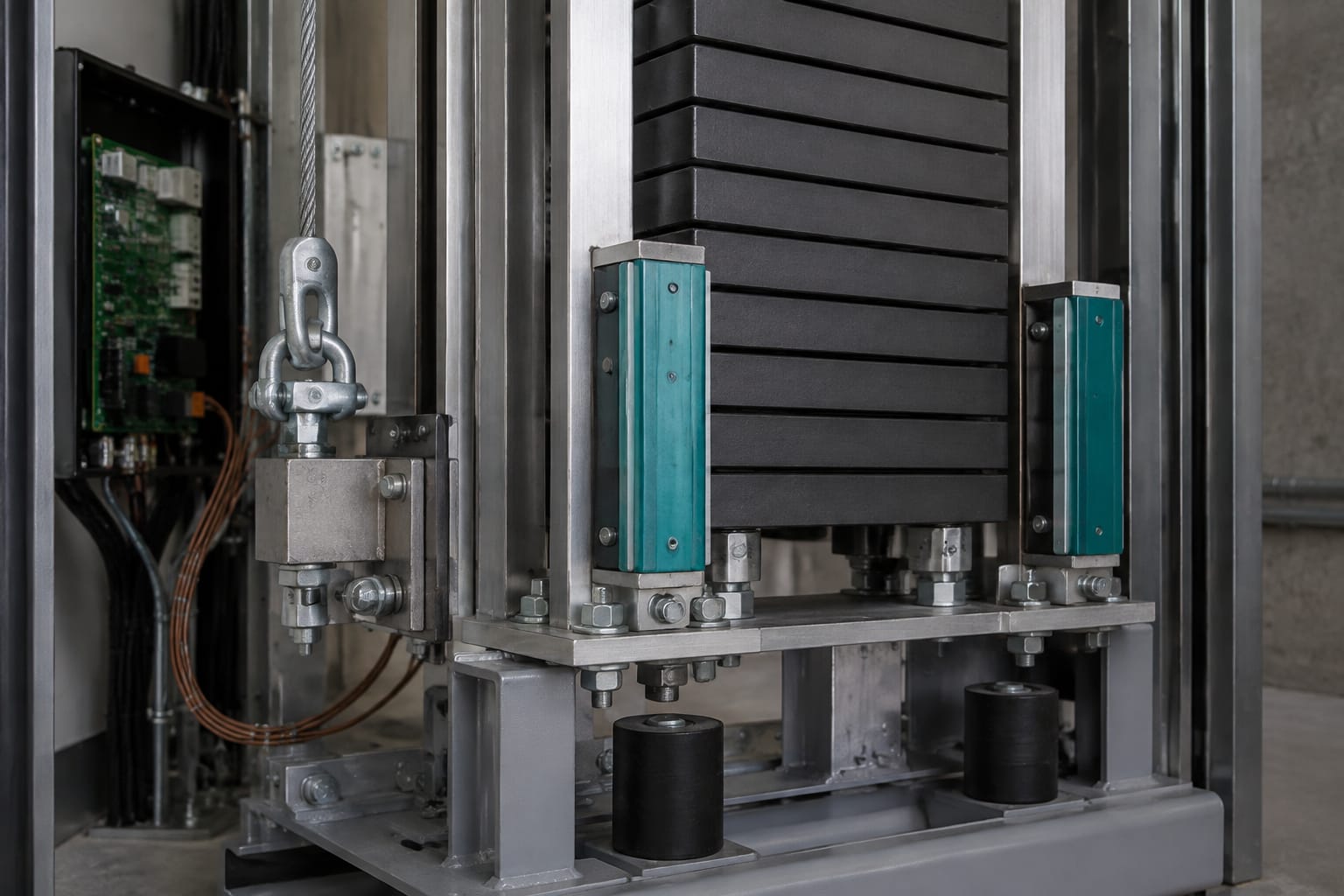

Zapatas de guiado y guías del contrapeso
El contrapeso no circula libremente por el hueco. Sus zapatas se desplazan sobre las guías destinadas a él, normalmente diferenciadas de las guías de cabina por su ubicación y, según el proyecto, por su sección o características. Este guiado mantiene la trayectoria del bastidor y evita contactos irregulares con otros elementos del hueco.
Las zapatas pueden ser deslizantes o de rodillo, según el diseño de la instalación. En soluciones deslizantes, una guarnición o forro trabaja contra la guía; en sistemas de rodillo, el contacto se produce mediante ruedas ajustadas. En ambos casos, la geometría correcta y la fijación firme son determinantes.
Los repuestos de guiado deben seleccionarse por la referencia técnica y por las medidas reales de montaje. En particular, conviene confirmar:
- Perfil y anchura de la guía.
- Tipo de cabezal, soporte y sistema de fijación.
- Medidas de la garganta o superficie de contacto.
- Posición de montaje: superior, inferior o auxiliar.
- Material del forro o inserto, cuando sea reemplazable.
- Compatibilidad con el bastidor y la aplicación concreta, no solo con la marca del ascensor.
Para configuraciones con perfil hueco, pueden resultar relevantes las zapatas para guía hueca de contrapeso con forro tipo W. La designación comercial por sí sola no confirma la adecuación: antes de comprar hay que contrastar plano, referencia, sección de guía y dimensiones de la pieza retirada.
En algunos montajes se emplean forros de zapata tipo M para guía hueca de contrapeso. La elección entre perfiles aparentemente similares debe basarse en la interfaz real entre zapata, soporte y guía.
Qué revela el desgaste de las zapatas
El desgaste uniforme puede ser propio del servicio, pero un desgaste localizado suele indicar una condición que merece diagnóstico. Por ejemplo, un lado excesivamente consumido puede relacionarse con desalineación de guías, holgura en el bastidor, reglaje incorrecto, guía dañada o montaje inadecuado de la zapata.
Cambiar solo el forro sin identificar el origen de un desgaste desigual puede hacer que la incidencia reaparezca rápidamente. También se debe evitar ajustar una zapata para compensar una guía muy dañada: el estado de la guía y sus fijaciones debe evaluarse por separado.
Compensación y conexiones de suspensión
Las conexiones de suspensión unen el bastidor del contrapeso con los cables o elementos de tracción. Según la suspensión, la relación de arriado y la arquitectura del ascensor, los amarres pueden estar en el propio bastidor, en un punto fijo del hueco o en otros componentes definidos por el fabricante.
La revisión debe cubrir la integridad del conjunto, no solo el cable visible. Es importante examinar:
- Estado de terminales, cuñas, placas, bulones, tuercas y dispositivos de bloqueo.
- Alineación de los amarres respecto al eje de carga.
- Corrosión, desgaste, deformación o indicios de deslizamiento.
- Igualdad de tensión de los elementos de suspensión cuando el procedimiento técnico aplicable lo requiera.
- Estado de las conexiones de compensación, si el ascensor las incorpora.
- Rozamientos con estructuras, cables, canalizaciones u otros elementos del hueco.
La compensación de cables requiere especial atención porque sus elementos se mueven en el hueco. Una cadena o cable de compensación mal guiado, retorcido, con eslabones deteriorados o con un anclaje defectuoso puede generar ruidos, interferencias y esfuerzos no previstos.
No deben modificarse los amarres, la longitud de suspensión ni la masa de compensación como una corrección de prueba. Estas operaciones afectan a parámetros críticos del sistema y deben seguir el procedimiento técnico del fabricante, la evaluación de riesgos y la normativa aplicable a la instalación.
Holguras y medidas de retención
El contrapeso necesita un recorrido libre y unas separaciones definidas respecto a la cabina, el cerramiento del hueco, la maquinaria y los equipos situados en el foso. Estas holguras no son márgenes orientativos: forman parte de la seguridad de diseño.
Las comprobaciones deben incluir el recorrido completo y las posiciones extremas. Entre los aspectos relevantes están:
- Distancias libres entre contrapeso, cabina y componentes fijos.
- Estado y fijación de las guías y sus soportes.
- Ausencia de objetos, cables sueltos o materiales almacenados en la trayectoria.
- Condición de los topes o amortiguadores del contrapeso en el foso.
- Espacio de seguridad en las posiciones extremas conforme a la documentación y requisitos aplicables.
- Retención efectiva de pesas, zapatas y elementos de suspensión.
Los amortiguadores del foso están diseñados para actuar en circunstancias extremas, no para recibir impactos frecuentes durante el servicio normal. Marcas de golpe, deformación, desplazamiento de su base o daños en el bastidor son señales que exigen investigar la causa antes de devolver el ascensor al servicio.
La corrosión en el foso merece atención adicional. Humedad, agua acumulada o contaminantes pueden deteriorar fijaciones, guías, zapatas, amortiguadores y partes bajas del bastidor. Limpiar sin corregir el origen de la entrada de agua deja el problema sin resolver.
Hallazgos frecuentes de desgaste e inspección
Una inspección útil combina observación visual, comprobación de fijaciones, revisión de medidas y contraste con la documentación de la instalación. Los hallazgos más habituales no deben valorarse de forma aislada.
| Hallazgo | Posibles causas | Acción de mantenimiento orientativa |
|---|---|---|
| Forro de zapata gastado de forma irregular | Guías desalineadas, holgura, reglaje deficiente o guía dañada | Revisar guía, soporte, bastidor y ajuste antes de sustituir |
| Ruido metálico durante el recorrido | Holguras, rozamiento, zapata deteriorada o elemento suelto | Localizar el punto de contacto y verificar fijaciones |
| Corrosión en el bastidor | Humedad, filtraciones o ambiente agresivo | Evaluar alcance, corregir la causa y decidir reparación o sustitución |
| Pesas con movimiento interno | Retenedores incompletos, flojos o deformados | Inmovilizar según el procedimiento de seguridad y reparar la retención |
| Marcas en amortiguadores o placas de impacto | Recorrido anómalo, desajuste o intervención previa | Revisar posiciones extremas y componentes asociados |
| Forros que se desgastan prematuramente | Repuesto no compatible, defecto de guiado o contaminación | Confirmar referencia, perfil y condiciones de trabajo |
Un error frecuente es atribuir cualquier vibración a las guías del contrapeso. La causa también puede estar en las poleas, los cables, la cabina, la máquina de tracción o la interacción entre varios elementos. El diagnóstico debe correlacionar el ruido o vibración con la posición de cabina y contrapeso, la dirección de marcha y el estado del sistema de guiado.
Identificación de repuestos para el contrapeso
La identificación correcta empieza por la pieza retirada y la documentación disponible, no por una fotografía genérica. Esto es especialmente importante en zapatas, forros y elementos de retención, donde diferencias pequeñas cambian el ajuste o el perfil de contacto.
Antes de solicitar un repuesto, reúna la siguiente información:
- Fabricante, modelo y número de serie del ascensor, cuando estén disponibles.
- Referencia grabada, estampada o indicada en la pieza existente.
- Fotografías nítidas de la pieza montada y desmontada, con escala de medida.
- Medidas críticas: anchura, altura, espesor, distancia entre centros y tipo de fijación.
- Perfil y dimensiones de la guía sobre la que trabaja la zapata.
- Ubicación exacta: contrapeso, cabina, posición superior, inferior o auxiliar.
- Material y estado de la pieza original, si es relevante para el desgaste.
- Información sobre modificaciones previas o compatibilidades ya instaladas.
Las piezas calificadas como “aptas para” una marca o familia de equipos pueden requerir verificaciones adicionales. Una marca puede emplear distintas generaciones, medidas de guía y configuraciones de bastidor. Por ejemplo, las zapatas auxiliares para guía de contrapeso compatibles con aplicaciones Mitsubishi y Otis deben contrastarse con la referencia, la geometría y el punto de montaje de la instalación concreta.
Para pesas de relleno o bastidores, la cautela debe ser aún mayor. Hay que confirmar masa, distribución de carga, sistema de retención y dimensiones completas. Una equivalencia basada únicamente en kilos o en el tamaño exterior no es suficiente.
Kelevator suministra recambios multimarca de ascensor para importadores, distribuidores, empresas de mantenimiento, modernizadoras y compradores OEM. En un pedido B2B, aportar las medidas y referencias anteriores facilita que la comparación de compatibilidad se haga sobre datos técnicos, no sobre supuestos.
Precauciones de seguridad en trabajos sobre el contrapeso
El contrapeso trabaja en un hueco con masas suspendidas, partes móviles y riesgos de aplastamiento. Las intervenciones deben ser realizadas por personal competente, con el ascensor consignado y siguiendo los procedimientos de la empresa mantenedora, la documentación del fabricante y los requisitos aplicables.
Antes de acceder a la zona de trabajo, la planificación debe considerar como mínimo:
- Consignación y verificación de la ausencia de movimientos inesperados.
- Control del acceso al hueco y comunicación entre las personas implicadas.
- Posición segura de cabina y contrapeso para la tarea prevista.
- Riesgos de caída al hueco, atrapamiento y caída de objetos.
- Estado del foso, iluminación, presencia de agua y orden del área.
- Medios autorizados para manipular pesos, bastidores y componentes suspendidos.
- Comprobación posterior de retenedores, fijaciones y recorrido libre.
No se debe trabajar bajo un contrapeso suspendido ni retirar elementos de retención o suspensión sin haber aplicado el método de aseguramiento previsto para esa operación. Las pesas no deben manipularse manualmente fuera de los límites seguros ni apilarse temporalmente de forma inestable.
Tras una intervención, es necesario comprobar que no queden herramientas, piezas ni materiales dentro del hueco; que el recorrido esté despejado; y que cualquier prueba funcional se ejecute con las medidas de seguridad y autorizaciones exigibles. Una reparación mecánicamente correcta puede seguir siendo insegura si deja una holgura comprometida, un retenedor sin montar o una interferencia en la trayectoria.
Preguntas frecuentes
¿El contrapeso pesa lo mismo que la cabina?
No necesariamente. Su masa se calcula a partir de la cabina y de una proporción de la carga nominal definida para el diseño. La cifra exacta debe confirmarse en la documentación técnica de la instalación.
¿Se puede sustituir una pesa de contrapeso por otra de igual tamaño?
No basta con que tenga el mismo tamaño. Deben coincidir o estar aprobadas la masa, la geometría, el material, el modo de apilado y el sistema de retención. Cualquier cambio puede alterar el equilibrio previsto.
¿Cada cuánto se revisan las zapatas del contrapeso?
La periodicidad depende del plan de mantenimiento, el tipo de equipo, la intensidad de uso y la normativa aplicable. Además de las revisiones programadas, conviene inspeccionarlas ante ruidos, vibraciones, rozamientos o desgaste irregular.
¿Una zapata compatible sirve para cualquier guía de la misma marca?
No. Debe verificarse el perfil y la medida de la guía, la posición de montaje, el sistema de fijación y la referencia de la pieza. La compatibilidad por marca no sustituye estas comprobaciones.
Para seleccionar un repuesto de contrapeso con criterio, documente primero la pieza existente, la guía y el bastidor asociados. Con referencias, fotografías y medidas verificables, la comparación técnica será más fiable y la intervención podrá planificarse sin alterar el equilibrio ni la seguridad del ascensor.
