El door drive es el conjunto que abre y cierra las puertas automáticas del ascensor de forma controlada. No es solo un motor: integra el motor de puerta, la correa o transmisión mecánica, la placa de maniobra específica, la realimentación de posición y los dispositivos de seguridad.
Al sustituir o reparar un operador de puertas, la compatibilidad entre motor, controlador, encoder, cableado y mecánica es tan importante como la referencia de la pieza. Un conjunto aparentemente similar puede no funcionar si su tensión, tipo de señal, parámetros o sentido de giro no coinciden con el equipo instalado.

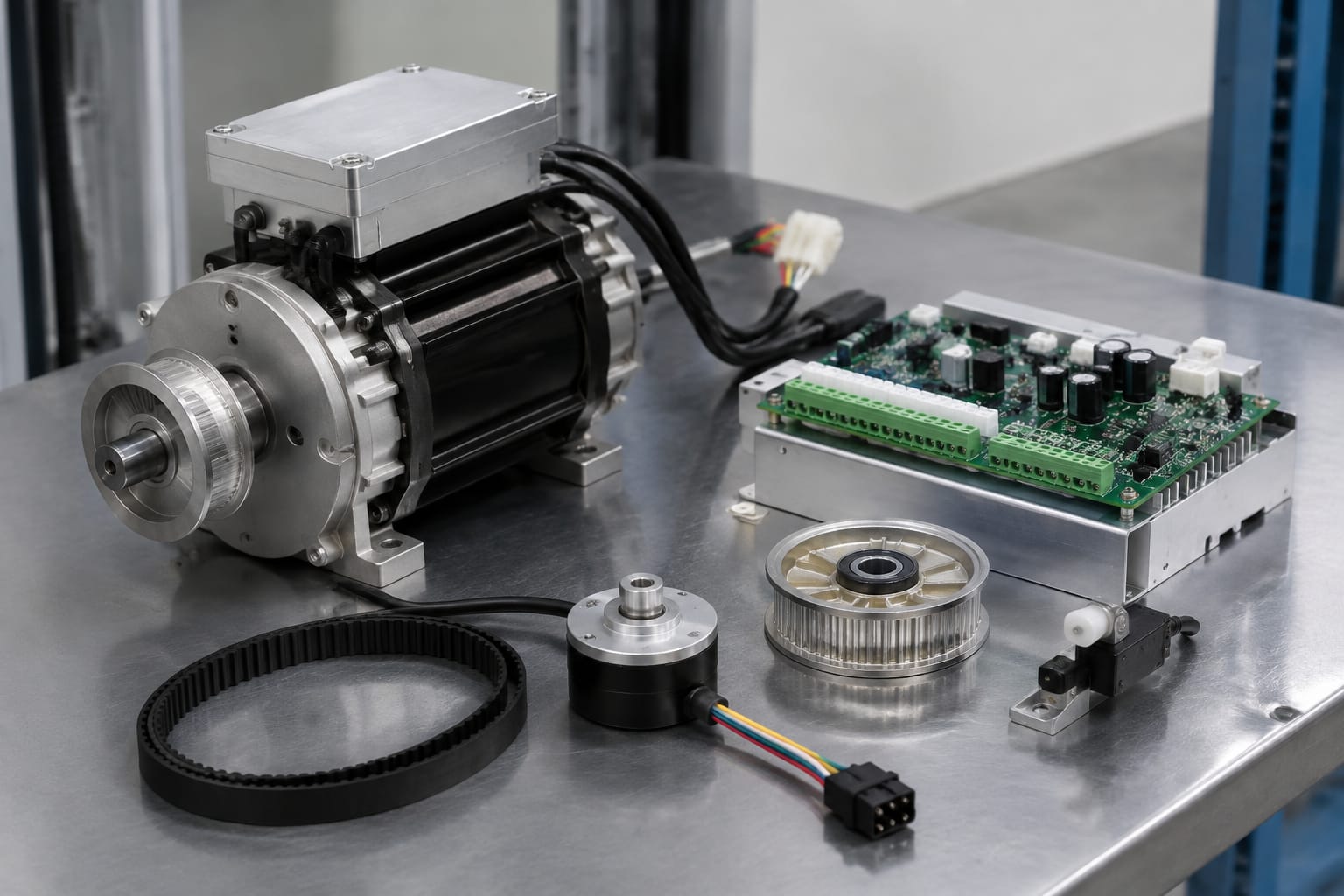

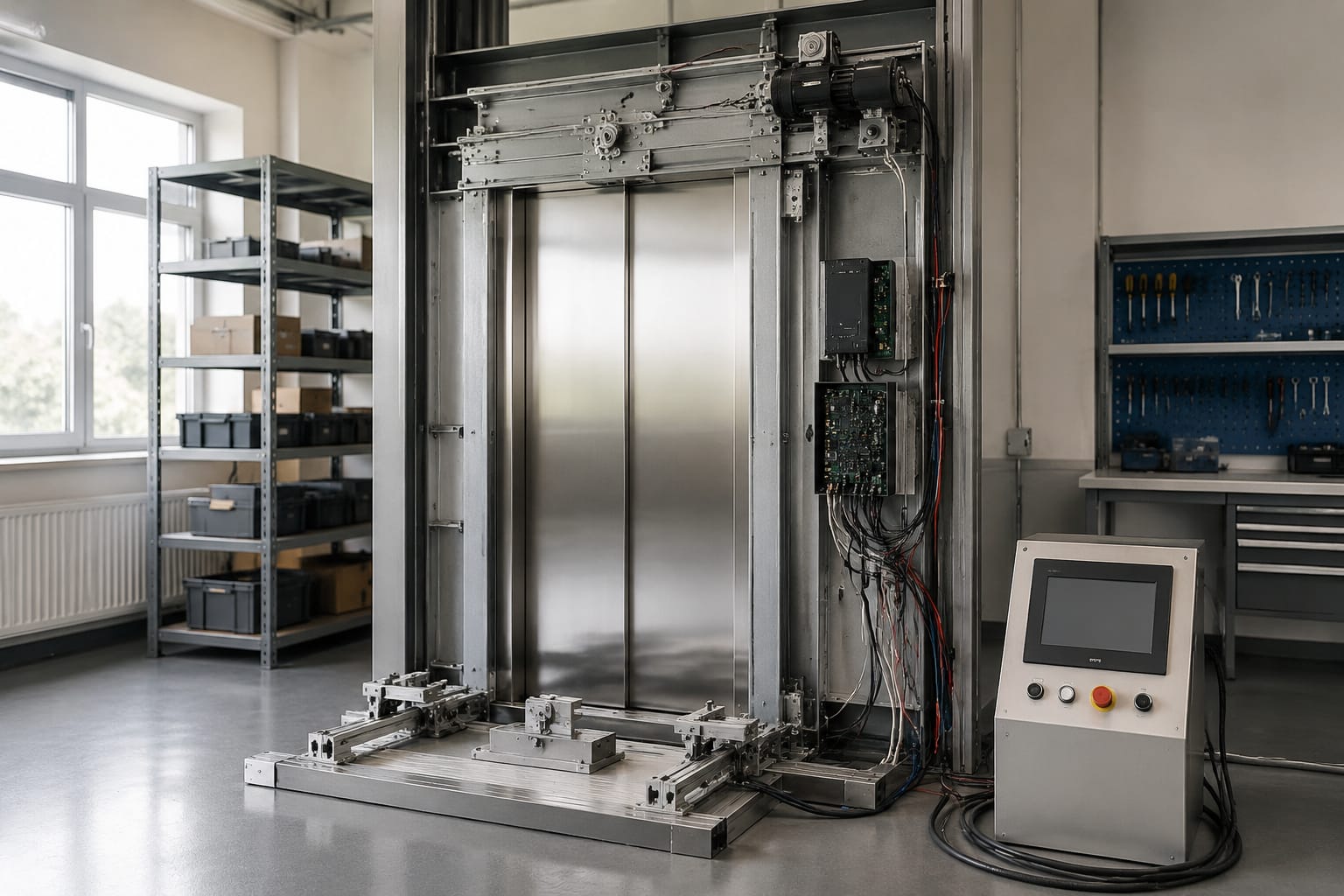

Partes de un door drive de ascensor
El término door drive puede utilizarse para describir el accionamiento completo o, en algunos catálogos, únicamente el conjunto formado por el motor y su electrónica de control. Para diagnosticar una avería o comprar un repuesto, conviene separar sus elementos.
| Elemento | Función principal | Qué conviene identificar |
|---|---|---|
| Motor de puerta | Genera el movimiento de apertura y cierre | Tecnología, tensión, potencia, velocidad, eje y conector |
| Controlador o placa de puerta | Alimenta y regula el motor según la orden recibida | Referencia, entradas/salidas, tipo de motor, parámetros y firmware si aplica |
| Transmisión mecánica | Lleva el movimiento a las hojas de puerta | Correa, poleas, cable, cadena, brazo, carro y relación mecánica |
| Encoder o sensor de posición | Informa de velocidad, giro o posición al controlador | Tipo de señal, resolución, alimentación y conector |
| Finales de carrera o referencias | Delimitan o referencian el recorrido de puerta | Posición, lógica eléctrica y estado de contactos |
| Dispositivos de seguridad | Detectan obstáculos o verifican el cierre | Cortina fotoeléctrica, célula, contacto de cierre y cableado |
| Interfaz con la maniobra | Recibe órdenes y devuelve estados del operador | Tensiones, señales, protocolo y esquemas de bornes |
El controlador recibe una orden de abrir o cerrar, evalúa las señales disponibles y regula el motor. Durante la maniobra, compara el movimiento real con la consigna: si detecta una resistencia excesiva, una pérdida de señal, falta de cierre o un obstáculo, puede detenerse, reabrir o registrar una anomalía, según la lógica programada.
La parte mecánica sigue siendo decisiva. Una correa desgastada, una guía sucia, una hoja desalineada o un patín con holgura pueden causar síntomas que parecen electrónicos. Antes de condenar una placa o un motor, hay que revisar que la puerta se desplaza libremente con el sistema desenergizado y siguiendo el procedimiento seguro aplicable.
Motores de puerta AC, DC y PMSM
La tecnología del motor condiciona tanto la placa compatible como las comprobaciones necesarias. No debe elegirse un motor por el aspecto exterior ni sustituirse por una tecnología distinta sin confirmar que el controlador puede gobernarla.
Motores AC
Los motores de corriente alterna se encuentran en determinados operadores, especialmente en configuraciones con control más sencillo o soluciones diseñadas para ese tipo de accionamiento. Según el diseño, pueden utilizar condensador, devanados auxiliares o control de velocidad específico.
Sus ventajas prácticas dependen de la arquitectura del operador: pueden ser robustos y conocidos por muchos técnicos, pero la regulación de velocidad y par no debe darse por supuesta. Hay que comprobar la tensión nominal, frecuencia, esquema de conexión, condensador cuando exista y sentido de giro.
Un motor AC no es intercambiable automáticamente con un motor DC o PMSM. La electrónica de potencia, las señales de realimentación y el método de control son diferentes.
Motores DC
Los motores de corriente continua, con o sin escobillas según el modelo, han sido habituales en numerosos sistemas de puerta por su capacidad de regular velocidad y sentido mediante electrónica dedicada.
En un motor DC con escobillas, el estado del colector, las escobillas y las conexiones es relevante. Una caída de rendimiento, chispas anómalas o una corriente elevada pueden señalar desgaste eléctrico o un esfuerzo mecánico excesivo. Sustituir el motor sin corregir un rozamiento de puertas puede reducir la vida útil de la pieza nueva.
Para un reemplazo hay que confirmar, como mínimo:
- Tensión nominal y rango de alimentación previsto por la placa.
- Potencia o corriente admisible.
- Velocidad nominal y comportamiento requerido por el operador.
- Diámetro, longitud y forma del eje.
- Fijación mecánica y posición del conector.
- Encoder, tacogenerador o sensor incorporado, si lo lleva.
- Sentido de giro con la conexión indicada por el fabricante.
Motores PMSM
Los motores síncronos de imanes permanentes, habitualmente identificados como PMSM o BLAC en determinados contextos, requieren un control electrónico adaptado a sus fases y a su método de conmutación. Pueden ofrecer una regulación precisa, pero su sustitución exige especial rigor en la correspondencia entre motor, sensor y placa.
El controlador debe conocer la posición del rotor o poder estimarla de acuerdo con el diseño. Por ello, la secuencia de fases, el tipo de encoder o sensores Hall, la alimentación de la realimentación y la parametrización forman parte del conjunto compatible.
No conviene conectar un PMSM a una salida concebida para un motor DC convencional, ni reutilizar un encoder solo porque el conector encaje. Una conexión errónea puede impedir el arranque, provocar movimientos irregulares o dañar la electrónica.
Controladores y placas de door drive
La placa de control de puertas transforma las órdenes de la maniobra en un movimiento seguro y repetible. En algunos ascensores está integrada en el operador; en otros, se presenta como una tarjeta reemplazable asociada a un modelo de puerta concreto.
Un controlador de puerta puede incorporar:
- Etapa de potencia para alimentar el motor.
- Entradas de apertura, cierre, habilitación o servicio.
- Entradas de encoder, finales de carrera, contactos y sensores de seguridad.
- Salidas de estado, alarma o confirmación de puerta cerrada.
- Protecciones frente a sobrecorriente, sobretemperatura o fallo de señal.
- Ajustes de velocidad, aceleración, frenado, fuerza y aprendizaje de recorrido.
La referencia exacta de la placa sigue siendo el primer criterio de selección. Después deben verificarse la revisión de hardware, las conexiones, el tipo de motor y el software o los parámetros necesarios. Dos placas de una misma familia pueden tener conectores parecidos, pero manejar señales distintas o usar configuraciones incompatibles.
En una compra para mantenimiento o modernización, una fotografía nítida de ambas caras de la placa, de la etiqueta del motor y de los conectores reduce errores de identificación. También son útiles el esquema del operador, el código de avería y una descripción precisa del movimiento observado.
Para sistemas Hitachi, puede ser relevante contrastar la referencia con un [motor y placa de control de puerta para ascensor Hitachi](/products/door-motor-drive-board-hitachi-elevator-parts-lift-accessories/), sin asumir que piezas visualmente semejantes son equivalentes entre instalaciones.
Reparar, sustituir o renovar el conjunto
La decisión depende del diagnóstico y de la disponibilidad de componentes compatibles. Una placa no resolverá un problema de rodillos dañados, y un motor nuevo no corregirá una entrada de seguridad abierta permanentemente.
Sustituir solo el componente defectuoso tiene sentido cuando la causa está confirmada y el resto del sistema se encuentra en condiciones. Renovar motor y placa como conjunto puede simplificar la compatibilidad en algunos casos, aunque exige revisar la integración eléctrica y mecánica con el operador y la maniobra existente.
En modernizaciones, debe definirse quién asume la parametrización, las pruebas funcionales y la validación final del sistema. El repuesto no sustituye el procedimiento de puesta en servicio.
Realimentación, límites y sensores de seguridad
El control preciso de una puerta necesita saber qué está ocurriendo durante el movimiento. Esa información procede de distintos dispositivos, y una avería en cualquiera de ellos puede traducirse en reaperturas, golpes al final de carrera, inversión de marcha o bloqueo.
Encoder y realimentación de velocidad
Un encoder puede informar de la velocidad y del sentido de giro mediante pulsos. Otros sistemas emplean sensores Hall, tacogeneradores, levas o métodos de control que integran la detección en el motor o en la placa.
Al revisar una realimentación, compruebe:
- Que el conector no presente pines flojos, humedad, oxidación o cables cortados.
- La tensión de alimentación del sensor, cuando corresponda.
- La continuidad y el apantallamiento del cable conforme al diseño original.
- Que el acoplamiento mecánico entre encoder y eje no patine.
- Que la señal sea compatible con la entrada de la placa.
Un encoder con el mismo número de pines no es necesariamente equivalente. La alimentación, el formato de señal, la resolución y la asignación de terminales pueden variar.
Límites de recorrido y referencias
Los operadores pueden usar finales de carrera físicos, imanes, sensores ópticos o una rutina electrónica de aprendizaje. Su función puede ser detener el recorrido, ofrecer una referencia inicial o confirmar una posición determinada.
Un final de carrera mal ajustado puede hacer que la puerta no llegue a cerrar, que golpee el tope o que el controlador interprete una posición errónea. No se debe puentear como solución permanente: además de ocultar el problema, puede comprometer la detección correcta de estados.
Cortinas fotoeléctricas y cierre seguro
La cortina de infrarrojos, las fotocélulas y otros detectores de presencia evitan que la puerta cierre sobre un pasajero u obstáculo. El circuito de cierre y sus contactos asociados también deben poder confirmar el estado exigido antes de permitir determinadas maniobras del ascensor.
Suciedad en los emisores, cables flexionados en exceso, perfiles desalineados o una alimentación inestable pueden provocar reaperturas sin una causa visible. El diagnóstico debe distinguir entre un obstáculo real, una señal falsa de la cortina y un fallo de ajuste mecánico.
Las intervenciones deben realizarse por personal competente, con el ascensor asegurado y aplicando el procedimiento de mantenimiento y seguridad que corresponda. Los elementos de seguridad no deben anularse para mantener el equipo en servicio.
Síntomas habituales de avería en el door drive
Un mismo síntoma puede tener causas mecánicas, eléctricas o de configuración. La forma más eficaz de evitar sustituciones innecesarias es observar cuándo aparece la anomalía y qué señales la acompañan.
| Síntoma observado | Causas posibles | Primera comprobación |
|---|---|---|
| La puerta no se mueve | Falta de alimentación, orden ausente, bloqueo mecánico, placa inhibida | Alimentación, entradas de mando, fusibles y libertad de movimiento |
| Abre pero no cierra | Cortina activada, orden de cierre ausente, límite mal detectado | Sensores de presencia, señal de cierre y estado de límites |
| Cierra y reabre repetidamente | Obstáculo, rozamiento, fuerza configurada baja, realimentación inestable | Guías, umbral, cortina, corriente o parámetros de fuerza |
| Movimiento brusco o irregular | Correa, polea, rodillos, encoder, motor o parámetros | Juego mecánico, transmisión y señal de realimentación |
| Golpea al abrir o cerrar | Límites mal ajustados, aprendizaje incorrecto, inercia excesiva | Referencias de recorrido y desaceleración |
| Salta protección o aparece sobrecorriente | Cortocircuito, motor defectuoso, cableado dañado, puerta forzada | Resistencia mecánica, aislamiento y consumo según procedimiento |
| Funciona en vacío pero falla con uso normal | Holguras, suciedad, desajuste, cables intermitentes | Recorrido completo, umbral y mazo móvil |
Evite diagnosticar por código de avería de forma aislada. El código indica la condición detectada por el sistema, no siempre el componente que la ha originado. Por ejemplo, una alarma de sobrecorriente puede deberse a un motor, pero también a una hoja que roza, una correa demasiado tensada o un rodillo gripado.
Cómo igualar las especificaciones de motor y controlador
La compatibilidad debe verificarse como una cadena completa: motor, placa, sensor, cableado, transmisión y parámetros. La referencia original suele ser el dato más sólido; cuando no está disponible, hay que comparar documentación técnica y características físicas antes de decidir.
Datos mínimos para identificar el repuesto
Reúna esta información antes de solicitar o instalar un motor o controlador:
- Marca y modelo del operador de puertas, no solo la marca del ascensor.
- Referencia completa, revisión y etiqueta de la pieza retirada.
- Fotografías de la placa, conectores, motor, encoder y fijaciones.
- Tensión de alimentación del conjunto y del motor.
- Tipo de motor: AC, DC, PMSM u otra tecnología indicada por el fabricante.
- Número de vías y asignación de cada conector.
- Dimensiones del motor, anclajes y geometría del eje.
- Tipo de correa, polea o sistema de arrastre asociado.
- Código de fallo, historial de avería y síntomas verificados.
- Necesidad de programación, aprendizaje o transferencia de parámetros.
No infiera la potencia por el tamaño del motor. Tampoco sustituya una placa por otra con una carcasa o conector similares sin confirmar el esquema eléctrico. Las diferencias de tensión o de lógica de entradas pueden afectar tanto al operador como a la maniobra principal.
En equipos HGP o configuraciones equivalentes, una [placa de control con motor de puerta HGP para ascensor Hitachi](/products/door-motor-drive-control-board-hgp-hitachi-elevator-parts-lift-accessories/) puede servir como punto de partida para identificar el tipo de conjunto, pero deben comprobarse siempre la referencia y la configuración concretas.
Compatibilidad eléctrica y mecánica
La compatibilidad eléctrica incluye tensión, corriente, tecnología de motor, señales de encoder, entradas de seguridad y órdenes procedentes de la maniobra. La compatibilidad mecánica abarca anclajes, eje, poleas, transmisión, recorrido y sentido de movimiento.
Ambas son necesarias. Un motor puede fijarse correctamente y ser eléctricamente incompatible. Del mismo modo, una placa que admite el motor adecuado puede no caber en el alojamiento, no disponer del cableado necesario o no poder integrarse con los sensores existentes.
Cuando se valora una equivalencia multi-marca, el criterio no debe ser solo comercial. Debe existir una correspondencia verificable de funcionamiento y conexión. En compras para stock, conservar la trazabilidad entre referencia original, equipo compatible y documentación de instalación reduce el riesgo de errores en campo.
Configuración de parámetros y alineación mecánica
Después de instalar un componente compatible, el operador puede requerir ajustes. La puesta a punto debe seguir la documentación del fabricante del sistema, porque el acceso a parámetros, sus rangos y la secuencia de aprendizaje varían entre modelos.
Parámetros que suelen requerir comprobación
Según el operador, pueden configurarse o aprenderse valores como:
- Sentido de apertura y cierre.
- Anchura o recorrido útil de las hojas.
- Velocidad de apertura y cierre.
- Aceleración y desaceleración.
- Fuerza, par o sensibilidad ante obstáculos.
- Posiciones de referencia y zonas de ralentización.
- Tiempo de permanencia abierta, cuando lo gestione el propio sistema.
- Lógica de señales de seguridad y contactos de puerta.
No copie parámetros de otro ascensor sin verificar que la puerta, el motor, la transmisión y el entorno son equivalentes. Un ajuste demasiado agresivo aumenta golpes, desgaste y falsas detecciones; uno excesivamente conservador puede generar tiempos de puerta improductivos o fallos de cierre.
Alineación antes del aprendizaje
El aprendizaje electrónico no compensa una mecánica deficiente. Antes de ejecutarlo, conviene confirmar que las hojas están alineadas, los carriles y umbrales están limpios, los rodillos giran correctamente y la transmisión tiene el tensado especificado.
Revise también:
- Separaciones y acoplamientos entre hojas según el diseño del operador.
- Estado de patines, guiadores, topes y fijaciones.
- Posición de levas, imanes o sensores de referencia.
- Holguras en poleas, soportes y carros.
- Recorrido sin interferencias con cerco, umbral o cabina.
- Estado de cables sometidos a movimiento repetido.
No fuerce manualmente una puerta motorizada fuera de las condiciones previstas por el fabricante. Un desplazamiento incorrecto puede desajustar la transmisión, dañar engranajes o alterar la referencia de posición.
Puesta en servicio del sistema de puertas
La comisión final debe comprobar el comportamiento completo, no limitarse a verificar que la puerta se mueve una vez. Cualquier intervención que afecte a motor, placa, sensores, cableado o parámetros requiere una revisión funcional acorde con el equipo y las obligaciones aplicables a la instalación.
Una secuencia práctica de verificación incluye:
- Confirmar fijaciones, conectores, protecciones y orden de cableado antes de energizar.
- Comprobar que no haya rozamientos, piezas sueltas ni obstáculos en el recorrido.
- Inicializar o aprender el recorrido conforme al procedimiento del fabricante.
- Verificar varias aperturas y cierres completos desde cabina y rellano.
- Comprobar detección de obstáculos y funcionamiento de la cortina fotoeléctrica.
- Validar que el cierre se confirma correctamente a la maniobra.
- Observar aceleraciones, frenadas, ruidos, vibraciones y golpes de final de recorrido.
- Revisar diagnósticos o registros de fallo disponibles tras las pruebas.
- Documentar la referencia instalada, los parámetros aplicados y las incidencias detectadas.
Las pruebas deben cubrir las condiciones reales de uso previsibles. Una puerta que realiza un ciclo correcto con el hueco despejado puede fallar al encontrar una ligera resistencia, recibir una señal intermitente o trabajar tras varios ciclos seguidos.
Preguntas frecuentes sobre door drives
¿Se puede cambiar solo el motor de la puerta?
Sí, cuando el motor es la causa confirmada de la avería y el controlador, encoder, transmisión y parámetros son compatibles y están en buen estado. Antes de sustituirlo, compruebe tensión, tecnología, eje, anclajes, conector y realimentación.
¿Por qué la puerta se reabre aunque no haya nadie?
Las causas frecuentes incluyen una cortina fotoeléctrica sucia o desalineada, una resistencia mecánica, un ajuste de fuerza inadecuado, un cable intermitente o una señal de cierre defectuosa. El síntoma no identifica por sí solo el componente averiado.
¿Una placa de puerta necesita programación tras reemplazarla?
Depende del modelo. Algunas placas requieren aprendizaje de recorrido, ajuste de parámetros o configuración de entradas; otras pueden necesitar parámetros específicos del operador. Debe confirmarse con la documentación del conjunto instalado.
¿Qué referencia debo facilitar para comprar un repuesto?
La referencia completa del motor o placa retirada y la del operador de puertas. Añada fotografías de etiquetas, conectores y montaje, junto con tensión, síntomas y códigos de fallo. Estos datos son más útiles que describir la pieza solo por su aspecto.
Para una sustitución o preparación de stock, reúna primero las referencias y comprobaciones de compatibilidad de esta guía. Kelevator suministra repuestos de ascensor multimarca para compradores B2B; puede contrastar conjuntos de [motor y placa para puertas de ascensor](/products/door-motor-board-lift-parts-elevator-accessories/) con la identificación técnica del operador antes de tomar una decisión de compra.
