Pisaderas de puerta de ascensor: tipos y sustitución

La pisadera de puerta de ascensor, también llamada umbral o guía inferior, es el perfil situado en la parte baja del hueco de paso que conduce el movimiento de las hojas. Sus canales mantienen la puerta en su recorrido, limitan el desplazamiento lateral y ayudan a conservar la holgura correcta entre la hoja y el marco.

Cuando la pisadera acumula suciedad, presenta ranuras deformadas o está mal fijada, el problema no suele limitarse al ruido. Puede provocar roces, cierre irregular, desgaste prematuro de las guías inferiores y desajustes en el operador. La reparación eficaz empieza por determinar si basta una limpieza y ajuste o si debe sustituirse el perfil completo.

Qué función cumple una pisadera de puerta de ascensor

La pisadera es una pieza de guiado, no un elemento decorativo ni una superficie de apoyo pensada para absorber cargas arbitrarias. Sus ranuras alojan las guías inferiores o patines de las hojas y definen la trayectoria de apertura y cierre.

En condiciones normales, una pisadera correctamente instalada contribuye a:

• Mantener la hoja alineada en su plano de desplazamiento.
• Evitar oscilaciones excesivas en la parte inferior de la puerta.
• Preservar una separación uniforme entre hojas, marco y paneles laterales.
• Facilitar un cierre suave y repetible.
• Reducir el desgaste por rozamiento de guías, patines y bordes inferiores.

La geometría de los canales es determinante. Una ranura demasiado abierta, aplastada o con rebabas permite que la guía tenga juego o se enganche. Una ranura parcialmente bloqueada por polvo, gravilla o residuos metálicos aumenta la fricción. En ambos casos, el operador puede terminar compensando un problema mecánico que se origina en la base de la puerta.

Conviene diferenciar la suciedad superficial de la obstrucción funcional. Una pequeña marca visible no siempre afecta al funcionamiento; en cambio, un tornillo suelto, una piedra incrustada o un borde levantado dentro del canal sí pueden alterar el recorrido incluso aunque la superficie exterior parezca aceptable.

Pisaderas de cabina frente a pisaderas de rellano

Aunque cumplen un principio de guiado similar, las pisaderas de cabina y las de rellano trabajan en ubicaciones y condiciones distintas. No deben considerarse intercambiables sin comprobar diseño, dimensiones y sistema de fijación.

La coincidencia de longitud no demuestra compatibilidad. Dos pisaderas pueden tener la misma anchura aproximada, pero diferir en el número de carriles, la profundidad de la ranura, la posición de los taladros, el espesor de las alas o el modo en que quedan enrasadas con el suelo.

En los rellanos, hay que comprobar además la relación entre el perfil y el acabado del pavimento. Una intervención mal planteada puede dejar un desnivel, una junta expuesta o una zona donde se acumule suciedad. En cabina, la revisión debe incluir la continuidad con el suelo instalado y el espacio disponible bajo las hojas.

Materiales y perfiles habituales

El aluminio y sus aleaciones son habituales en pisaderas por su relación entre peso, mecanizabilidad y resistencia a la corrosión en aplicaciones normales. También existen soluciones en acero inoxidable, acero tratado u otros conjuntos específicos, especialmente cuando el diseño de la puerta, el entorno o la exigencia de acabado lo requieren.

El material es importante, pero no basta para seleccionar una pieza. El perfil determina cómo trabajan las guías inferiores y cómo se integra la pisadera en la puerta.

Aluminio y aleaciones de aluminio

Los perfiles de aluminio se utilizan con frecuencia por su buen comportamiento frente a la corrosión y por permitir secciones extrusionadas con varios canales. Son adecuados cuando el diseño exige una geometría precisa de carriles y una instalación relativamente ligera.

Debe verificarse que el acabado, la sección, el espesor y el patrón de fijación coinciden con el conjunto existente. Un perfil visualmente parecido puede no mantener la guía en la posición necesaria.

Para una sustitución basada en un perfil de 60 mm tipo F, puede resultar útil revisar las dimensiones y la aplicación previstas de una pisadera de aleación de aluminio tipo F de 60 mm. Esa referencia sirve para contrastar el formato, pero no sustituye la comprobación de compatibilidad con la puerta concreta.

Acero inoxidable y otros acabados metálicos

El acero inoxidable puede elegirse por la resistencia superficial y la integración estética en ciertos accesos. Su selección debe considerar el ambiente de instalación, el método de corte o mecanizado y la forma de fijación. No conviene sustituir un perfil de aluminio por uno de acero solo porque parezca más robusto: un cambio de material puede alterar alturas, tolerancias, peso y la interacción con la estructura.

Perfiles de uno, dos o varios carriles

El número de ranuras suele responder al diseño de apertura de la puerta y al número de hojas guiadas. También puede variar la anchura de cada carril, la distancia entre centros, la profundidad de la guía y la forma de los labios del perfil.

Antes de pedir una pisadera, identifique:

• Número de hojas y sentido de apertura.
• Número de carriles realmente utilizados.
• Anchura y profundidad de cada ranura.
• Distancia entre los ejes de las ranuras.
• Altura total del perfil respecto al suelo terminado.
• Diseño de los extremos y encuentros con el marco.
• Posición, métrica y separación de los puntos de fijación.

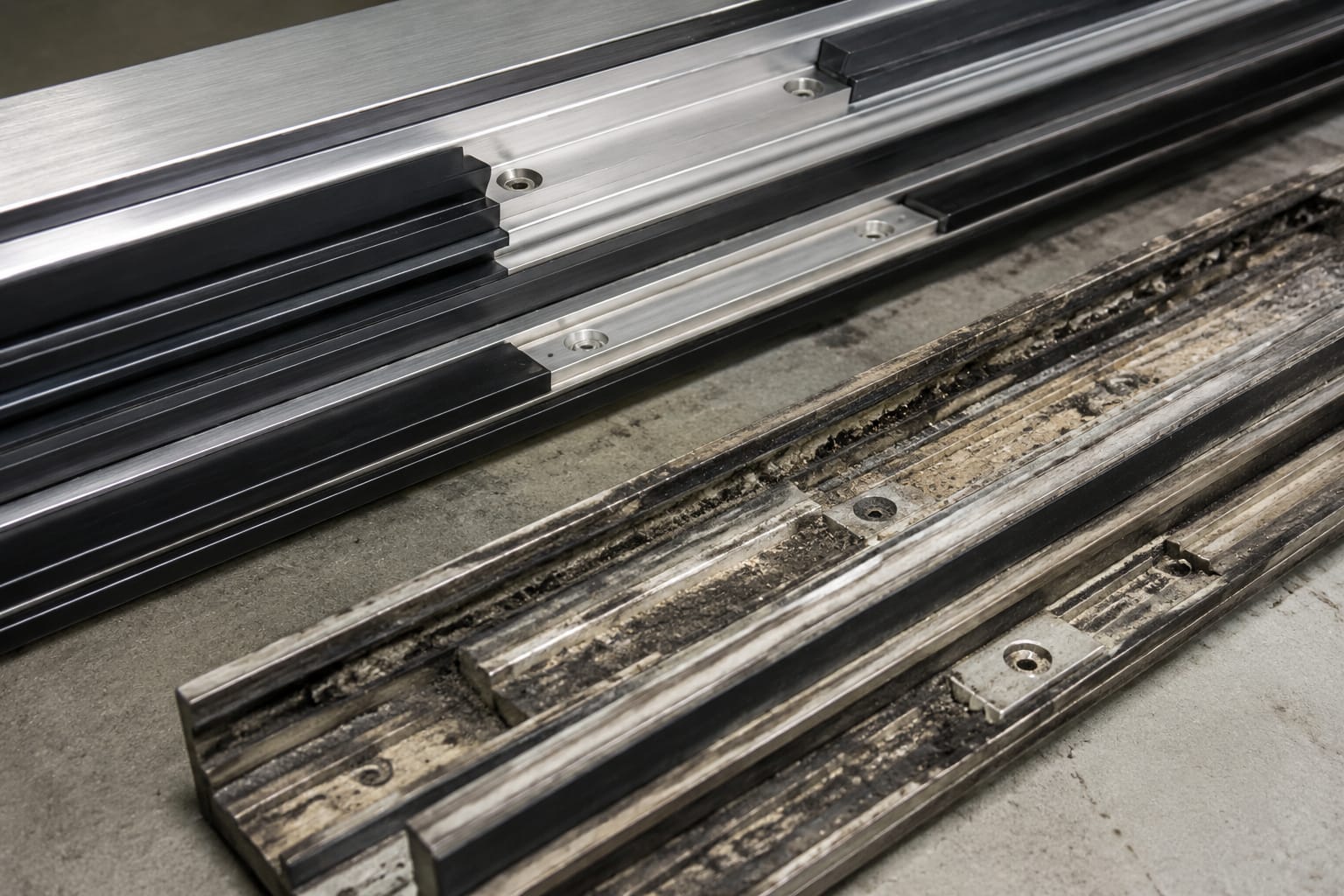

Señales de desgaste, daños y obstrucciones

La inspección debe partir de síntomas observables y confirmarse con el movimiento manual y motorizado de la puerta, siguiendo el procedimiento de seguridad aplicable. No es prudente atribuir todo ruido de puerta a la pisadera: el problema también puede estar en el operador, los patines, los colgadores, las hojas o el cierre.

Estas señales justifican una revisión detallada:

• Arrastre, roce o chirrido repetido cerca del final del recorrido.
• Puertas que oscilan lateralmente en la parte inferior.
• Guías inferiores gastadas de forma desigual.
• Ranuras con rebabas, aplastamientos, fisuras o bordes levantados.
• Acumulación compactada de arena, polvo, piedras, virutas o residuos de obra.
• Tornillos flojos, ausentes, sobresalientes o con desgaste en su alojamiento.
• Pisadera que se mueve, vibra o no queda correctamente enrasada.
• Diferencias visibles de holgura entre hojas o entre la hoja y el marco.
• Marcas de roce persistentes en la parte baja de los paneles.

Una ranura con desgaste moderado no implica automáticamente reemplazo. Si conserva su geometría, la fijación es firme y las guías inferiores están dentro de estado admisible, puede ser suficiente limpiar, eliminar una rebaba menor cuando el procedimiento lo permita y ajustar componentes relacionados. La sustitución es más razonable cuando el perfil ha perdido su forma de guiado, está fisurado, no retiene bien las fijaciones o ya no permite recuperar una alineación estable.

Un error habitual es intentar compensar una pisadera dañada desplazando excesivamente los ajustes de la puerta. Esto puede ocultar el síntoma durante un tiempo, pero deja el conjunto trabajando fuera de su posición prevista y acelera el desgaste de otras piezas.

Prácticas de limpieza e inspección

La limpieza debe eliminar residuos de los canales sin redondear sus aristas ni introducir materiales abrasivos. El método exacto depende de las instrucciones del fabricante de la puerta, del material del perfil y de las condiciones de mantenimiento de la instalación.

Como pauta general, una inspección práctica incluye los siguientes pasos:

1. Asegurar la zona de trabajo y aplicar el procedimiento de puesta fuera de servicio correspondiente.
2. Abrir el acceso conforme al procedimiento de mantenimiento y retirar residuos sueltos de la superficie.
3. Limpiar las ranuras con útiles que no dañen el perfil ni empujen la suciedad hacia zonas inaccesibles.
4. Aspirar polvo fino, partículas de arena y fragmentos acumulados en los canales.
5. Revisar visualmente la continuidad de los labios de la ranura, los extremos y los puntos de fijación.
6. Verificar el estado de las guías inferiores y buscar marcas de contacto anómalas.
7. Comprobar el recorrido de la puerta y confirmar que no aparecen roces ni interferencias.

No aplique lubricante a una pisadera como solución genérica. En muchos diseños, añadir productos que retengan polvo puede favorecer la acumulación de suciedad y empeorar el guiado. Si el fabricante prescribe un producto o tratamiento específico para un componente asociado, debe seguirse esa indicación concreta.

La frecuencia de limpieza debe ajustarse al uso y al entorno. Un rellano expuesto a entradas de polvo, obras cercanas o tráfico intenso puede requerir una atención mayor que un acceso interior de baja exposición. La inspección periódica gana valor cuando se registran los síntomas: ubicación, tipo de residuo, desgaste de la guía y comportamiento de la puerta.

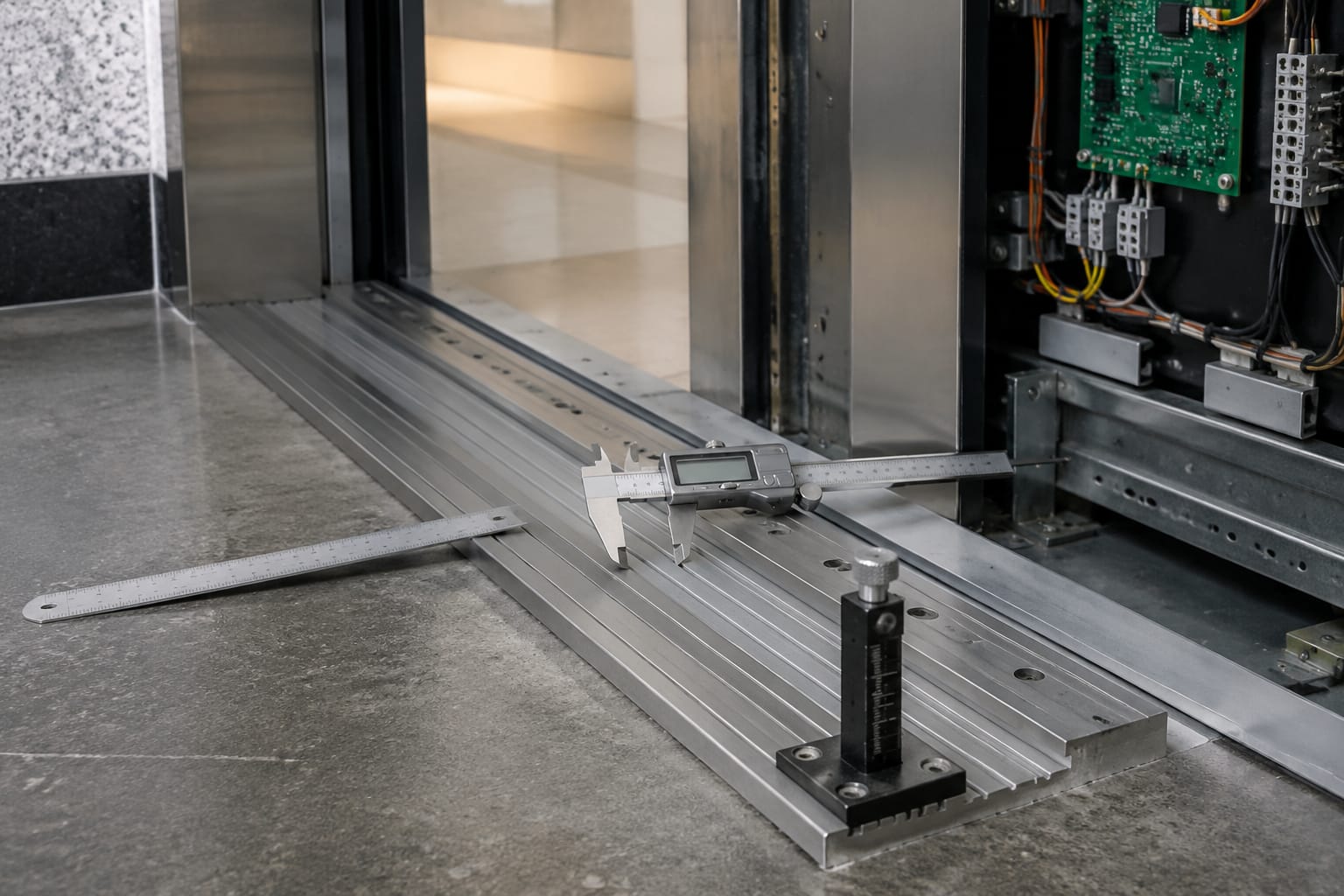

Cómo medir perfil, anchura y puntos de fijación

La medición debe realizarse con la pieza accesible, limpia y sin asumir que el perfil actual es el original. Si existen señales de reparaciones anteriores, compare las dimensiones con la documentación de la puerta cuando esté disponible.

Tome fotografías perpendiculares y de detalle antes de desmontar. Incluya una referencia de escala y capture los extremos, los taladros, el perfil transversal y la relación con las guías inferiores. Esta información reduce errores al solicitar una sustitución.

Medidas que deben documentarse

Para identificar una pisadera compatible, anote como mínimo:

• Longitud total del perfil.
• Anchura total visible y anchura de apoyo.
• Altura o espesor total.
• Número de canales.
• Anchura, profundidad y forma de cada canal.
• Distancia entre centros de canales.
• Distancia desde cada borde a la primera ranura.
• Número, diámetro y posición de los taladros.
• Distancia entre fijaciones y distancia a los extremos.
• Diseño de remates, cortes, rebajes o uniones.
• Tipo de puerta, disposición de hojas y modelo del conjunto si se conoce.

Mida en varios puntos cuando sospeche deformación. Una única lectura tomada en el centro puede ocultar un extremo abierto, una zona aplastada o una torsión. Para las ranuras, es útil registrar tanto la dimensión interior como la geometría de sus labios, porque una guía puede entrar en un canal de anchura similar pero trabajar con holgura excesiva.

Datos que conviene confirmar con el proveedor

Antes de comprar, confirme si el suministro corresponde a un perfil en bruto, una longitud cortada, una pieza mecanizada o un conjunto con accesorios. También deben aclararse el acabado, los taladros, las fijaciones incluidas o no incluidas, el tipo de aleación cuando sea relevante y la compatibilidad declarada con el modelo de puerta.

Kelevator suministra recambios multimarcas para importadores, distribuidores, empresas de mantenimiento, modernizadoras y compradores OEM. Al consultar una pisadera, facilitar el conjunto de medidas, las fotografías y el modelo de puerta permite contrastar la referencia sin basar la decisión solo en el aspecto exterior.

Comprobaciones relacionadas con la alineación de los paneles

Una pisadera nueva no resolverá por sí sola una hoja inclinada, un colgador desgastado o una guía inferior deteriorada. Antes de cerrar la intervención, revise los elementos que determinan la posición del panel en todo su recorrido.

Compruebe que las hojas no presentan deformaciones, que las fijaciones están firmes y que la separación entre paneles se mantiene de forma coherente durante apertura y cierre. Observe especialmente la parte inferior: una hoja puede parecer bien alineada en la zona de colgadores y, sin embargo, desplazarse o rozar al entrar en la pisadera.

Los conjuntos de colgado y sus ruedas influyen directamente en la posición vertical y longitudinal de las hojas. Para revisar referencias de este tipo de componente, pueden consultarse un panel colgador para puerta de cabina con ruedas 1000-58 y un panel colgador de puerta con ruedas 1000-58. La referencia exacta debe cotejarse siempre con la configuración de puerta instalada.

Revise además:

• Estado y posición de guías inferiores, patines o elementos equivalentes.
• Juego lateral de la hoja con la puerta detenida.
• Verticalidad aparente del panel.
• Holguras en uniones, soportes y herrajes.
• Sincronización entre hojas, cuando haya apertura central.
• Contactos entre la hoja, el marco, el suelo o los perfiles de cierre.
• Efecto de los ajustes de cierre sobre el recorrido completo, no solo sobre el punto final.

No corrija una interferencia mediante rectificados improvisados del perfil si no se ha identificado su origen. Eliminar material de una ranura puede cambiar el guiado de forma permanente y comprometer una futura sustitución estándar.

Sustitución y prueba final de la puerta

La sustitución debe ser realizada por personal competente, aplicando las instrucciones del fabricante, la evaluación de riesgos de la instalación y los procedimientos de trabajo seguros. La puerta de ascensor forma parte de un sistema de seguridad; una intervención incorrecta puede afectar al cierre, al enclavamiento o a la protección del hueco.

Antes de desmontar, confirme la referencia y compare físicamente la pieza nueva con la existente: longitud, sección, canales, taladros, orientación y remates. No retire el perfil original hasta disponer de datos suficientes para verificar la compatibilidad del recambio.

Una secuencia de trabajo razonable es:

1. Poner el ascensor fuera de servicio y asegurar el área conforme al procedimiento aplicable.
2. Documentar la posición del perfil existente y el estado de guías, hojas y fijaciones.
3. Retirar la pisadera sin dañar el suelo, el marco ni los componentes próximos.
4. Limpiar y revisar la superficie de apoyo antes de montar la nueva pieza.
5. Presentar el perfil y verificar el enrase, la orientación de canales y la coincidencia de fijaciones.
6. Instalar con los elementos de fijación adecuados y sin dejar cabezas sobresalientes en la zona de guiado.
7. Ajustar los componentes relacionados solo en la medida necesaria y conforme al diseño de la puerta.
8. Ejecutar las comprobaciones funcionales y de seguridad requeridas antes de devolver el equipo al servicio.

La prueba final no debe limitarse a una apertura. Observe varios ciclos completos, con atención a la entrada y salida de las guías en la pisadera, el cierre entre hojas, la ausencia de roces y la estabilidad de la parte inferior de los paneles. Verifique que no haya tornillería accesible que interfiera con el recorrido ni residuos introducidos durante el montaje.

Como cierre, registre la referencia instalada, las medidas tomadas, los componentes ajustados y cualquier desgaste asociado que requiera seguimiento. Para seleccionar una pisadera de repuesto con criterio, prepare esa información antes de solicitar una oferta o contrastar una referencia técnica.
