La luz de emergencia del ascensor debe iluminar la cabina cuando desaparece la alimentación normal, para que los ocupantes puedan orientarse y utilizar los medios de comunicación disponibles mientras se gestiona la incidencia. Si no se enciende durante un corte, la causa puede estar en la propia luminaria, la batería, el cargador o fuente de alimentación, el cableado o una conexión deficiente.
La comprobación eficaz empieza por identificar cómo está configurado el equipo y medir antes de sustituir piezas. Cambiar una batería sin verificar la tensión de carga, o instalar una fuente aparentemente equivalente sin confirmar su salida y conexiones, puede dejar la instalación sin respaldo real.
Función del alumbrado de emergencia del ascensor
El alumbrado de emergencia de cabina es un sistema de respaldo independiente de la iluminación ordinaria. Su función no es mantener la cabina en uso durante una avería eléctrica, sino proporcionar visibilidad suficiente cuando falta la alimentación principal.
En una situación de corte de red o de desconexión de la alimentación habitual de iluminación, el sistema debe:
- Encender o mantener encendida la iluminación de emergencia de la cabina.
- Alimentarse desde una batería u otra reserva de energía prevista por el fabricante.
- Permanecer operativo durante el tiempo exigible para esa instalación y definido por la documentación técnica aplicable.
- Permitir comprobar su funcionamiento sin depender únicamente de que se produzca una avería real.
Es importante diferenciarlo de otros sistemas de seguridad. La maniobra de rescate, la comunicación bidireccional, la alarma, la iluminación del hueco o el alumbrado de la sala de máquinas pueden tener fuentes de respaldo propias. Que uno de estos elementos funcione no demuestra que la luz de emergencia del ascensor esté correctamente alimentada.
En España, el responsable de mantenimiento debe aplicar los requisitos que correspondan a la instalación, la documentación del fabricante, las condiciones de modernización y las instrucciones de la empresa conservadora. Por ello, la duración requerida y el método de ensayo no deben suponerse por analogía con otra cabina.

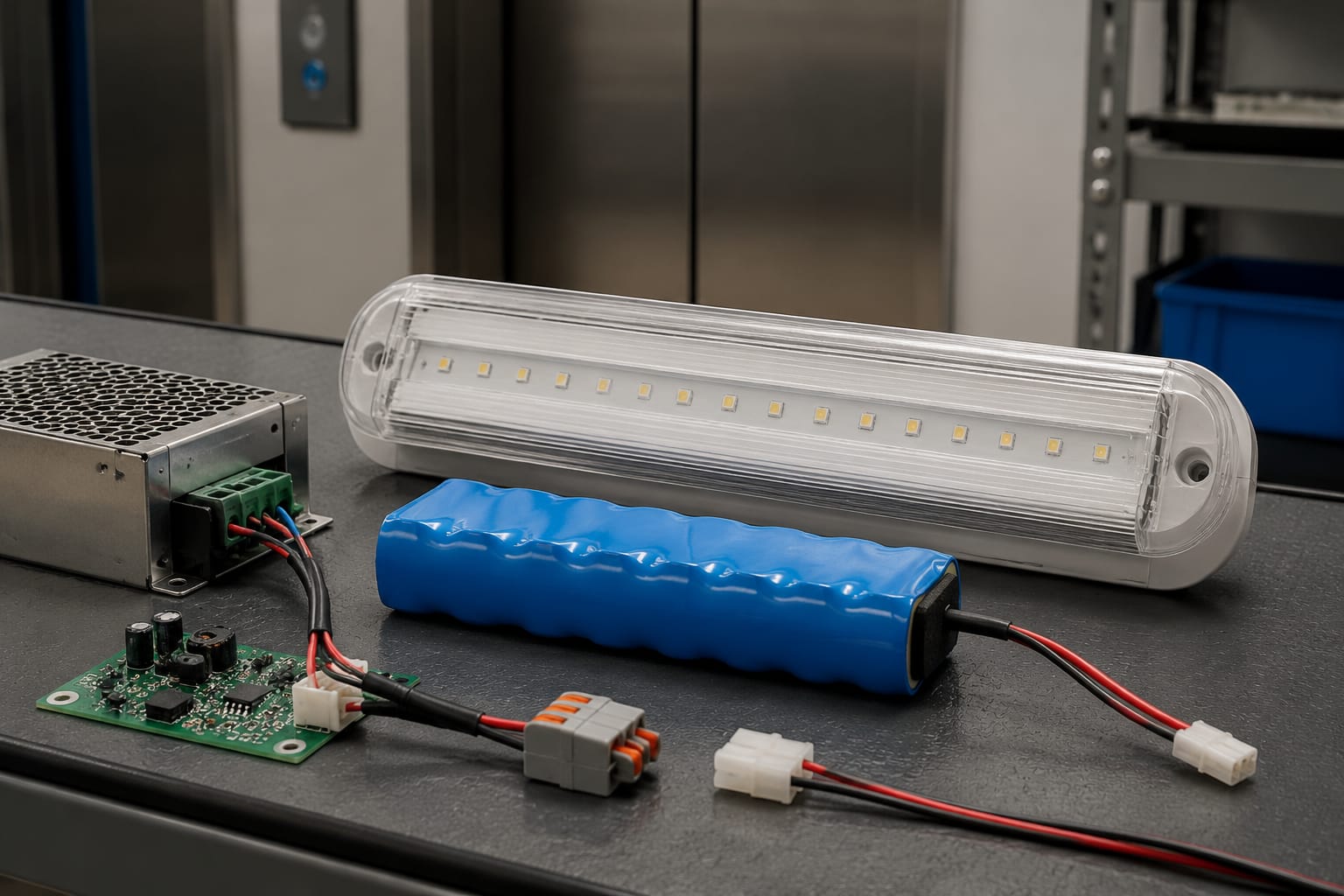

Unidades de luz, baterías y fuentes de alimentación
El sistema suele estar formado por tres grupos de componentes: el punto de luz, la batería y el módulo que gestiona la alimentación y la carga. Su disposición cambia según la antigüedad del ascensor y el diseño de cabina.
La luminaria o módulo LED
La unidad visible puede ser una luminaria autónoma, un módulo LED integrado en el techo de cabina o una placa conectada a una fuente externa. Antes de sustituirla, conviene revisar:
- Tensión nominal de entrada.
- Tipo de corriente: continua o alterna.
- Polaridad, si trabaja en corriente continua.
- Potencia o consumo nominal.
- Tipo de conector, número de pines y posición de cada conductor.
- Dimensiones, fijación mecánica y espacio disponible.
- Compatibilidad con el sistema de carga existente.
Una luminaria LED que aparentemente coincide en tamaño no necesariamente es compatible. Una tensión superior puede dañarla; una inferior puede impedir el encendido o producir iluminación insuficiente. También hay que evitar sustituir un módulo regulado por otro que requiera una alimentación estable distinta.
La batería de respaldo
La batería almacena la energía que alimenta la luz de emergencia al perderse la red. En ascensores pueden encontrarse distintas tecnologías y conjuntos de celdas, con tensiones y capacidades específicas. La referencia del conjunto, la química, el voltaje nominal, la capacidad y el conector son datos de compatibilidad, no detalles secundarios.
Una batería envejecida puede mostrar una tensión aparentemente correcta sin carga y, aun así, caer rápidamente cuando se enciende la luminaria. Por eso una medición aislada en vacío no basta para confirmar su estado.
No se deben mezclar baterías nuevas y usadas dentro de un mismo paquete ni sustituir la tecnología original sin confirmar que el cargador es apto. El perfil de carga, la corriente admisible y los sistemas de protección pueden ser diferentes.
La fuente de alimentación o cargador
La fuente de alimentación recibe la energía disponible y la adapta para alimentar el circuito de emergencia y recargar la batería. Según el diseño, puede incluir protección frente a descarga excesiva, indicación de carga, relé de conmutación o electrónica de supervisión.
Al seleccionar una [fuente de alimentación para iluminación de emergencia de ascensor](/products/emergency-lighting-power-supply-lift-accessories-elevator-spare-parts/), hay que contrastar la ficha técnica y el equipo retirado. La apariencia, el número de bornes o una tensión de entrada similar no garantizan que el recambio sea intercambiable.
Modos de funcionamiento normal y de emergencia
Comprender la conmutación ayuda a localizar la avería. Aunque el esquema concreto depende del fabricante, el comportamiento habitual puede resumirse así:
| Condición | Alimentación de la luz | Estado esperado de la batería | Qué conviene observar |
|---|---|---|---|
| Servicio normal | Red o fuente principal de cabina | En carga, mantenimiento o espera | Iluminación ordinaria estable y tensión de carga adecuada |
| Corte de alimentación | Batería mediante módulo de emergencia | Descarga controlada | Encendido inmediato de la luz de emergencia |
| Restablecimiento | Vuelve la alimentación normal | Recupera la carga | Conmutación correcta y recarga sin calentamiento anómalo |
| Batería agotada o desconectada | Sin respaldo efectivo | No disponible | La luz puede apagarse o durar menos de lo previsto |
Hay equipos en los que la luz de emergencia permanece encendida de forma continua con alimentación de red y cambia internamente a batería cuando falla. En otros, la luminaria de emergencia solo se activa ante la pérdida de suministro. Esta diferencia afecta a la prueba: una luz que permanece encendida en condiciones normales no confirma, por sí sola, que la batería sostendrá el servicio.
Antes de cortar alimentación para ensayar, identifique qué circuitos se verán afectados. La prueba debe realizarse conforme a un procedimiento seguro y por personal competente, evitando poner en riesgo a personas, la maniobra o dispositivos de rescate.
Averías habituales de la luz de emergencia
Los fallos más frecuentes se pueden agrupar por síntomas. Este enfoque evita reemplazos por tanteo.
La luz no se enciende al simular un corte
Las causas habituales incluyen una batería desconectada, agotada o instalada con polaridad incorrecta; un fusible abierto; ausencia de salida desde la fuente; conector flojo; cable cortado; o una luminaria defectuosa.
También puede tratarse de una prueba mal planteada. Si solo se desconecta la iluminación ordinaria pero el módulo de emergencia sigue recibiendo la alimentación que utiliza para detectar la red, no necesariamente conmutará a batería.
Enciende, pero se apaga al poco tiempo
Este síntoma apunta con frecuencia a una capacidad de batería insuficiente. La batería puede aceptar carga superficial y encender la luz durante unos minutos, pero no mantener la autonomía necesaria.
Antes de condenarla, revise la tensión de carga y el consumo de la luminaria. Un cargador que entrega una tensión inadecuada puede no recuperar el acumulador; una lámpara incorrecta o con defecto puede demandar más corriente de la prevista.
Parpadea, ofrece poca luz o varía de intensidad
El parpadeo puede deberse a contactos sulfatados, bornes flojos, cableado fatigado por vibración, batería degradada o electrónica de conmutación inestable. Una intensidad baja también puede indicar caída de tensión en conductores o una batería que está cerca de agotarse.
No conviene asumir que el LED es la causa solo porque la luz sea tenue. Mida la tensión en los terminales de la luminaria durante la prueba. Si la tensión cae de forma apreciable al conectar carga, el problema puede estar aguas arriba.
Funciona con red, pero no carga la batería
Cuando la luz normal funciona pero el respaldo falla, compruebe por separado la entrada de red al módulo, la salida de carga y el estado del cable de batería. El LED de estado, si existe, es una orientación, pero no sustituye una medición.
Un indicador verde o rojo puede tener significados distintos según el fabricante. Consulte siempre el esquema del módulo concreto antes de interpretar una señal luminosa como diagnóstico definitivo.
Comprobar tensión, batería y cableado
La inspección debe realizarse con los instrumentos adecuados y respetando los procedimientos de seguridad del ascensor. El multímetro permite identificar muchos fallos, pero las mediciones deben compararse con los valores de placa, el esquema eléctrico y las instrucciones del fabricante, no con cifras genéricas.
Un orden de comprobación práctico es el siguiente:
- Documentar la configuración existente. Fotografíe conexiones, etiquetas y posición de los conductores antes de desmontar. Anote referencias de la luminaria, batería y fuente.
- Inspeccionar visualmente. Busque aislamiento dañado, terminales oscurecidos, corrosión, conectores flojos, batería hinchada, fugas o signos de temperatura excesiva.
- Verificar la alimentación de entrada. Confirme que la fuente recibe la tensión que le corresponde. Si no la recibe, la avería puede estar en el circuito precedente, protección o conexión.
- Medir la salida de carga. Con red presente, compruebe la tensión en los terminales de batería y compárela con la documentación de la fuente y del acumulador.
- Comprobar la batería con carga. Tras una carga suficiente según el procedimiento aplicable, simule el modo de emergencia y mida la tensión mientras la luminaria está encendida. Una caída rápida es indicativa de un problema de capacidad, conexión o consumo.
- Revisar continuidad y polaridad. Con el circuito desenergizado cuando proceda, verifique que cada conductor llega al terminal correcto y que no hay daños intermitentes.
- Probar la luminaria con una alimentación compatible. Solo cuando el esquema y las especificaciones lo permitan. Esta prueba separa un defecto de la luminaria de un defecto de carga o distribución.
No cortocircuite terminales para “comprobar si la batería tiene fuerza”, no puenteé fusibles ni sustituya protecciones por un valor superior. Estas prácticas pueden dañar la placa, el cableado o la propia batería.
Elegir una fuente de alimentación de sustitución
La sustitución de una fuente debe basarse en compatibilidad eléctrica, funcional y física. La coincidencia de marca de ascensor o de aspecto exterior no sustituye esta comprobación.
| Criterio | Qué confirmar | Riesgo si no coincide |
|---|---|---|
| Entrada | Tensión, frecuencia, tipo de alimentación y bornes | Daño o falta de funcionamiento |
| Salida | Tensión, corriente disponible, regulación y polaridad | Batería mal cargada o luminaria dañada |
| Batería | Tecnología, tensión, capacidad admisible y conector | Carga inadecuada o baja autonomía |
| Carga conectada | Consumo y tipo de luminaria | Sobrecarga o iluminación insuficiente |
| Conmutación | Lógica de activación y conexiones de control | No entra en emergencia al fallar la red |
| Instalación física | Fijación, ventilación, protección y longitud de cables | Montaje inseguro o mantenimiento difícil |
Cuando sea necesario sustituir un componente específico de marca, la referencia exacta y las conexiones deben verificarse contra la unidad original y la documentación técnica. Por ejemplo, una [fuente de emergencia para ascensores Hitachi](/products/emergency-power-supply-hitachi-elevator-parts-lift-accessories/) solo debe considerarse tras confirmar que su configuración corresponde al equipo que se va a reparar.
En modernizaciones de cabina, es habitual que cambie el consumo de iluminación al pasar a LED. Esto puede mejorar la autonomía, pero no autoriza a dar por válida una fuente existente. Hay que comprobar que el nuevo conjunto funciona correctamente tanto en carga como en descarga y que conserva la función de conmutación esperada.
Inspección rutinaria e intervalos de prueba
Las pruebas periódicas permiten detectar una batería degradada antes de que un corte real deje la cabina sin luz. El intervalo exacto debe seguir el plan de mantenimiento, la documentación del fabricante y los requisitos aplicables a la instalación.
Como pauta de gestión, conviene integrar el alumbrado de emergencia en cada visita de mantenimiento relevante y registrar, como mínimo:
- Fecha de inspección y persona responsable.
- Estado visual de luminaria, conectores y batería.
- Resultado de la prueba de conmutación.
- Tensión de carga y, si procede, tensión bajo carga.
- Tiempo real de funcionamiento obtenido en un ensayo de autonomía.
- Referencias instaladas y acciones correctivas realizadas.
La comprobación frecuente de encendido puede ser breve, mientras que una prueba completa de autonomía descarga la batería y exige prever su posterior recarga. No programe una prueba prolongada si no puede verificarse después que el sistema ha recuperado su capacidad de carga.
La sustitución preventiva debe responder al estado de la batería, las recomendaciones de su fabricante, el historial de pruebas y las condiciones de servicio. La temperatura, los ciclos de descarga, largos periodos sin mantenimiento y una carga incorrecta pueden acortar su vida útil.
Verificar el funcionamiento después de la reparación
Una reparación no queda validada hasta comprobar el sistema en las condiciones para las que existe. La prueba final debe abarcar el conjunto, no solo la pieza sustituida.
Lista de validación final
- Confirme que todos los conectores están firmes, polarizados correctamente y protegidos frente a rozamiento.
- Compruebe que la fuente recibe alimentación normal y carga la batería conforme a su especificación.
- Simule la pérdida de la alimentación que debe provocar el modo de emergencia.
- Verifique que la luz se activa de forma estable y proporciona iluminación en la cabina.
- Mantenga la prueba durante el periodo que corresponda a la instalación para verificar la autonomía.
- Restablezca la alimentación y confirme la vuelta al funcionamiento normal y la recarga.
- Registre resultados, tensiones observadas, referencias de recambio y cualquier limitación detectada.
Durante la prueba, revise también que la iluminación no queda oculta por plafones, difusores mal montados o elementos del techo de cabina. Un circuito eléctrico correcto puede seguir siendo insuficiente si la luz no alcanza efectivamente el espacio ocupado por los pasajeros.
Preguntas frecuentes
¿Puede usarse el ascensor si falla su luz de emergencia?
La respuesta depende de la evaluación de seguridad, los requisitos aplicables y el procedimiento de la empresa conservadora. No debe tratarse como una avería meramente estética: la iluminación de emergencia forma parte de la respuesta ante una pérdida de alimentación y requiere corrección y verificación documentada.
¿Por qué una batería nueva no resuelve siempre el problema?
Porque la batería depende del cargador, la tensión de salida, el cableado y la carga conectada. Si la fuente no carga correctamente, hay una caída de tensión en un conector o la luminaria consume más de lo previsto, una batería nueva también puede fallar durante el ensayo.
¿Es posible sustituir una lámpara convencional por LED?
Sí, pero solo tras confirmar tensión, corriente, polaridad, método de conmutación, montaje y compatibilidad con la fuente y batería existentes. Una opción es evaluar una [luz de emergencia de cabina de 12 V para ascensor Otis](/products/car-emergency-lighting-dc12v-otis-elevator-parts-lift-accessories/) cuando esa tensión y la configuración del equipo se correspondan con la instalación.
Para preparar una sustitución con menos incertidumbre, recopile la referencia de la fuente, los datos de la batería, el esquema de conexiones y las mediciones tomadas en servicio normal y en emergencia. Kelevator suministra repuestos multimarca para compradores B2B; esa información permite contrastar la compatibilidad del componente antes de incorporarlo a una reparación o modernización.
