Los sistemas de intercomunicación para ascensores permiten pedir ayuda y mantener una conversación bidireccional entre la cabina y un punto de atención externo cuando un pasajero queda atrapado o necesita asistencia. Para que funcionen de forma fiable, no basta con sustituir el telefonillo visible: hay que comprobar la arquitectura existente, la alimentación, el cableado, la interfaz de comunicación y el recorrido completo de la llamada.
En España, la elección debe partir de la instalación real. Un sistema de dos puntos puede ser suficiente en un edificio pequeño con atención local, mientras que una finca con centralización de alarmas o una empresa de mantenimiento puede requerir una comunicación con sala de máquinas, conserjería y centro de supervisión. Antes de comprar, identifique la marca, referencias, tensión, conectores, número de hilos y modo de llamada del equipo instalado.
Qué hace un sistema de intercomunicación de ascensor
El interfono de ascensor es el conjunto de equipos que establece la comunicación de emergencia entre la cabina y una persona o servicio de atención. Habitualmente incluye una estación de cabina, otra situada en sala de máquinas o junto al cuadro de maniobra y, según el diseño, uno o varios puestos remotos.
Su función principal es permitir una llamada de auxilio y conversación en ambos sentidos. En determinadas instalaciones, también puede facilitar la comunicación durante tareas de mantenimiento, comprobaciones desde el cuadro o coordinación con un puesto de vigilancia.
No debe confundirse con otros elementos del ascensor:
- El pulsador de alarma inicia una petición de auxilio, pero no siempre integra el sistema de voz.
- Un teléfono de emergencia puede utilizar una línea telefónica, una pasarela móvil o una conexión IP; un interfono dedicado puede trabajar sobre cableado interno propio.
- Los indicadores de alarma, luces o zumbadores informan del estado, pero no sustituyen una comunicación audible.
- Los sistemas de telealarma pueden transmitir eventos técnicos; no todos proporcionan conversación de voz con la cabina.
En la práctica, la cadena debe funcionar de extremo a extremo: el usuario pulsa o descuelga el equipo de cabina, se activa la llamada, el aviso llega al destino configurado y ambas partes se oyen con claridad. Un componente compatible físicamente que no respete esta lógica puede dejar inoperativa una función crítica.
Configuraciones de dos vías y multiestación
La configuración define qué puntos pueden comunicarse entre sí y cómo se enruta la llamada. Conviene documentarla antes de intervenir, especialmente cuando se va a modernizar una instalación antigua o sustituir una pieza sin cambiar todo el sistema.
| Configuración | Puntos habituales | Uso apropiado | Aspectos que revisar |
|---|---|---|---|
| Dos vías básica | Cabina y sala de máquinas | Edificios con atención técnica local | Cableado directo, alimentación y activación de llamada |
| Cabina, sala de máquinas y conserjería | Tres estaciones | Fincas con personal de atención | Prioridad de llamada, timbrado y selección del destino |
| Multiestación | Cabina, cuadro, conserjería, portería o varios puestos | Complejos con varios puntos de operación | Direccionamiento, común de audio y compatibilidad entre estaciones |
| Con centro remoto | Cabina, cuadro y central de atención | Mantenimiento con supervisión a distancia | Medio de transmisión, respaldo de comunicaciones y procedimiento de atención |
Sistema de dos vías
Un esquema de dos vías conecta normalmente la cabina con la sala de máquinas, el armario de maniobra o una ubicación próxima al cuadro. Es sencillo de diagnosticar porque el trayecto de audio suele ser directo: estación de cabina, cable de travelling, bornes del cuadro y estación de destino.
Aun así, dos sistemas con el mismo número de terminales no son necesariamente intercambiables. El equipo puede requerir una alimentación concreta, usar señales de llamada distintas o compartir conductores entre alimentación y audio. Deben confirmarse el esquema eléctrico y la referencia del fabricante.
Sistema con varios puntos de llamada
En una disposición multiestación, una llamada desde cabina puede avisar a conserjería, a sala de máquinas y a un puesto de guardia, o dirigirse a uno de ellos según el modo configurado. Esta arquitectura evita depender de una única ubicación, pero incrementa las posibilidades de fallo por conexiones cruzadas, estaciones mal configuradas o fuentes de alimentación insuficientes.
Antes de cambiar una estación, aclare estas cuestiones:
- Qué puesto recibe la primera llamada de emergencia.
- Si el sistema llama a varios destinos de forma simultánea, secuencial o manual.
- Si una estación puede responder aunque otra esté ya en conversación.
- Si hay varios ascensores compartiendo un mismo punto de atención.
- Qué ocurre al fallar la alimentación principal o una comunicación externa.
No asuma que añadir un tercer telefonillo ampliará automáticamente un sistema de dos vías. Puede exigir una central específica, un módulo de distribución o equipos concebidos para trabajar en red.

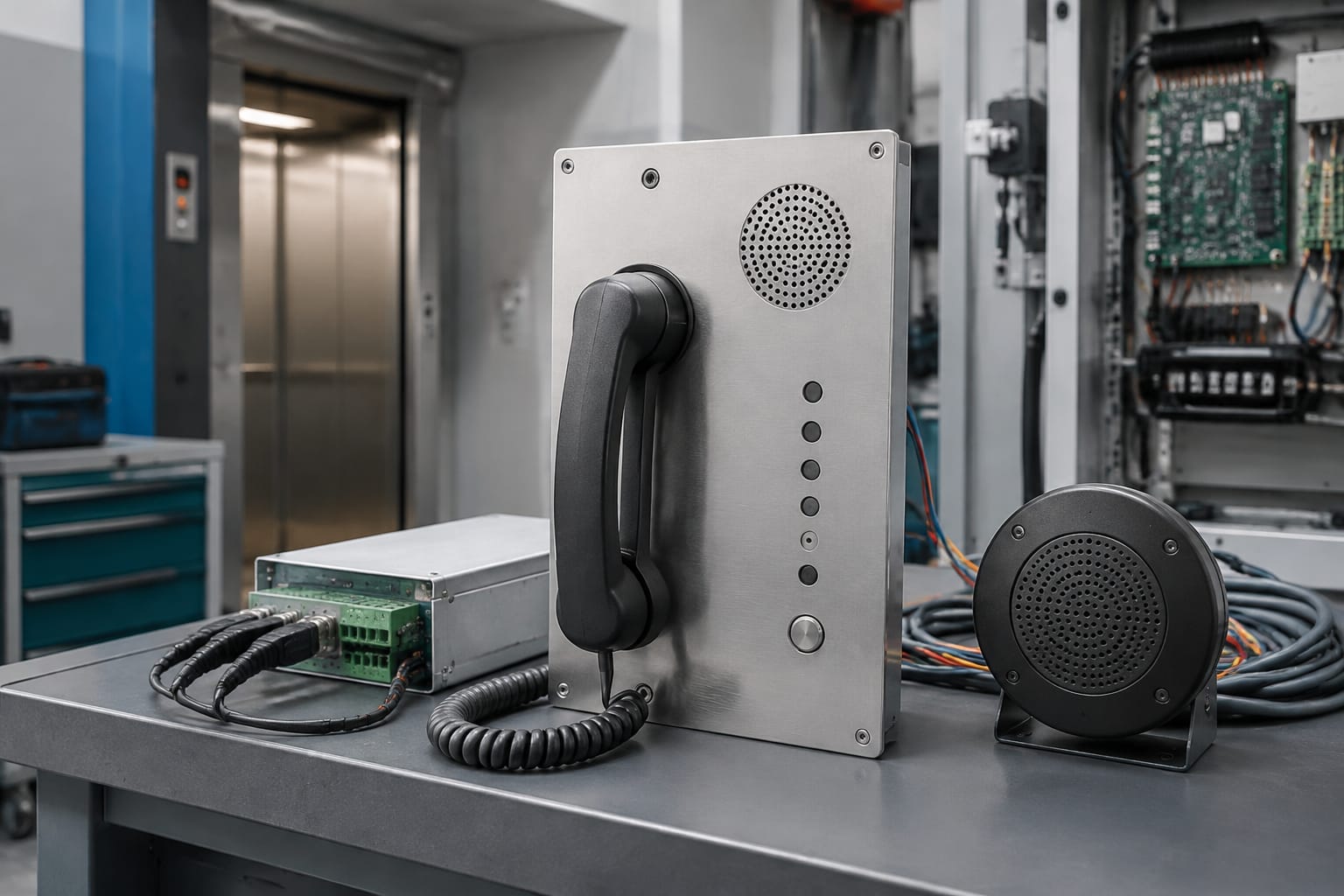

Estaciones de cabina, sala de máquinas y puesto de atención
Cada estación cumple una función concreta y suele estar diseñada para un entorno determinado. El reemplazo correcto depende tanto de la interfaz eléctrica como de la función dentro de la instalación.
Estación de cabina
La estación de cabina es la parte que utiliza el pasajero. Puede adoptar la forma de telefonillo, módulo empotrado, conjunto con micrófono y altavoz, o equipo integrado en la botonera. Debe ser accesible, audible con el ascensor en marcha y resistente al uso continuo.
Al evaluar una sustitución, compruebe:
- Dimensiones de corte, fijación y espacio disponible detrás del panel.
- Tipo de auricular, altavoz o micrófono y su disposición.
- Conector y número de conductores que llegan por el cable viajero.
- Compatibilidad con el botón de alarma y con la señalización de llamada.
- Posibles funciones integradas, como indicación luminosa o llamada automática.
Un síntoma frecuente es sustituir un terminal por otro que encaja en la botonera, pero presenta una impedancia de audio distinta o necesita más hilos. El resultado puede ser volumen muy bajo, realimentación acústica o ausencia de llamada.
Estación de sala de máquinas o cuadro de maniobra
Esta estación permite responder a la llamada desde una zona técnica. En instalaciones sin sala de máquinas, puede estar integrada o instalada junto al armario de maniobra. Su ubicación debe permitir que la persona responsable oiga el aviso y pueda atenderlo de forma efectiva.
Cuando el equipo se conecta al cuadro, revise la asignación de bornes. Hay sistemas con terminales separados para alimentación, audio, llamada y común; otros emplean conexiones propietarias. Fotografiar el conexionado existente, etiquetar conductores y conservar el esquema disponible reduce el riesgo de errores al reinstalar.
Puesto de atención, conserjería o vigilancia
El puesto de atención recibe la comunicación fuera del recinto técnico. Puede ser una estación de interfono dedicada, un teléfono conectado a una interfaz o una solución vinculada a una central de supervisión. No debe seleccionarse únicamente por comodidad: debe haber una persona o servicio capaz de atender la llamada conforme al procedimiento de la instalación.
En un edificio con portería, por ejemplo, debe verificarse que el equipo puede recibir la señal de llamada con ruido ambiental y que la conversación no queda interrumpida cuando el puesto está ocupado. Si se deriva a una central, hay que comprobar el mecanismo de identificación del ascensor que llama y el tratamiento de una llamada no contestada.
Para reposiciones de equipos dedicados, puede ser útil contrastar el formato y la aplicación con un [interfono para ascensor](/products/intercom-phone-elevator-parts-lift-accessories/) de características equivalentes, sin presuponer que una referencia sea válida para cualquier maniobra o instalación.
Fuentes de alimentación y respaldo eléctrico
La alimentación es uno de los puntos más importantes de un interfono de emergencia. El equipo puede alimentarse desde el cuadro, mediante una fuente dedicada o a través de una solución de respaldo. La tensión nominal, el tipo de corriente, la polaridad y el consumo deben coincidir con la documentación del sistema.
La pérdida de la red eléctrica no debe impedir que se pueda pedir ayuda cuando el ascensor queda detenido. El respaldo puede provenir de una batería integrada, una fuente auxiliar, un sistema de alimentación ininterrumpida o la solución prevista por el fabricante del cuadro. La arquitectura exacta cambia entre fabricantes y modelos.
Qué validar en la alimentación
- Tensión de entrada y salida nominales.
- Corriente disponible frente al consumo total de estaciones y módulos.
- Corriente continua o alterna y polaridad, cuando aplique.
- Estado, capacidad y fecha de las baterías de respaldo.
- Autonomía requerida por el diseño de la instalación y requisitos aplicables.
- Señalización de fallo de red, batería baja o cargador averiado.
- Conexión de tierra y separación respecto a circuitos de potencia.
No sustituya una fuente por otra atendiendo solo a que la tensión parezca similar. La capacidad de carga, los conectores, el comportamiento durante el fallo de red y la forma de supervisar la batería pueden ser determinantes. Para una sustitución basada en referencia, revise los datos del [alimentador específico para interfono Otis](/products/intercom-dedicated-power-supply-otis-elevator-parts-lift-accessories/) frente al equipo instalado y su esquema de conexión.
Un error habitual es probar el interfono con el ascensor alimentado y dar el trabajo por terminado. Esa prueba no confirma el servicio durante un corte de red. La comprobación debe incluir el modo de respaldo con medidas controladas y personal preparado para restablecer la instalación.

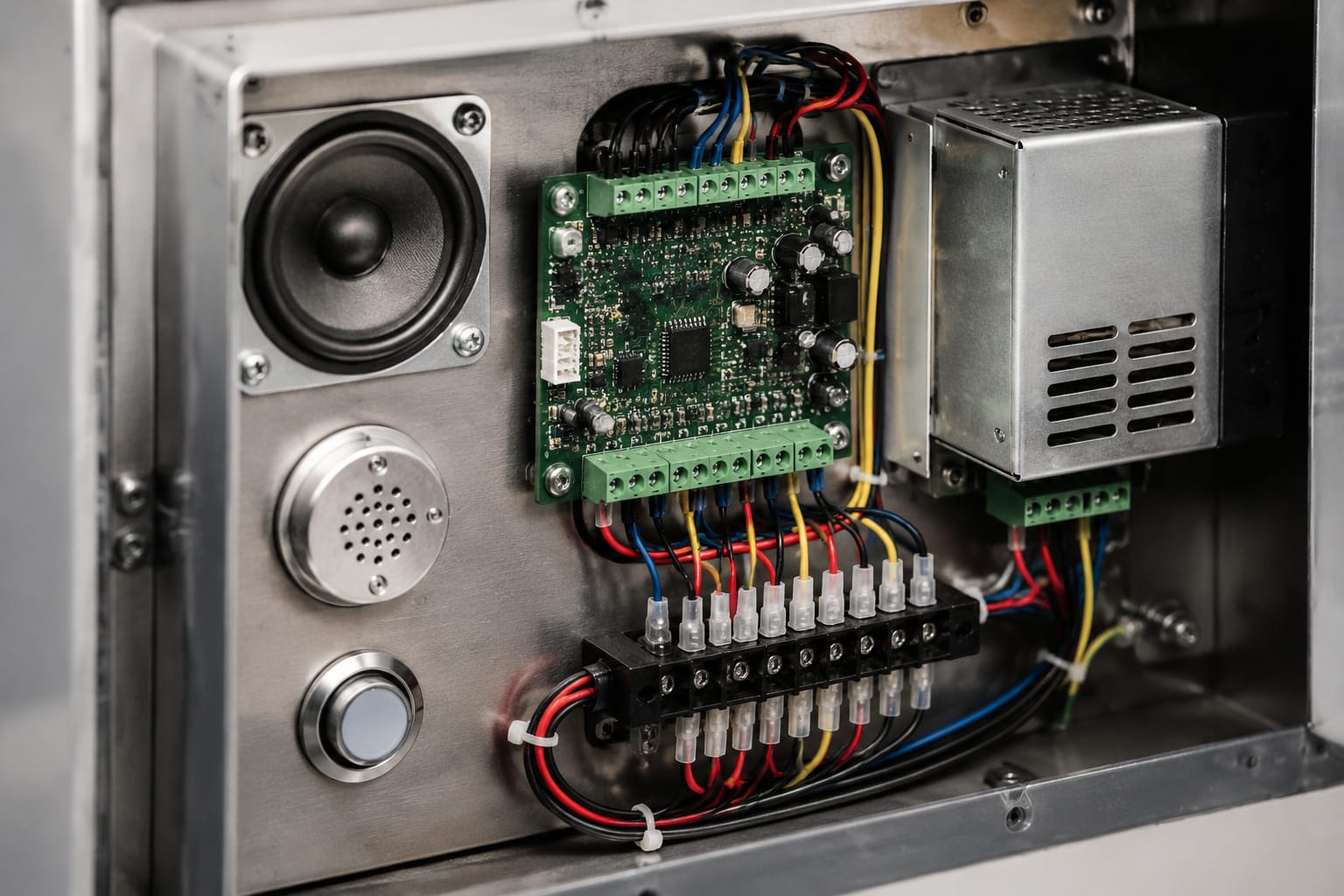

Cableado e interfaces de comunicación
El cableado une la cabina con el cuadro y con las estaciones externas. En un ascensor, el tramo más expuesto suele ser el cable viajero, sometido a flexión y movimiento continuos. Los fallos intermitentes, cortes de audio y llamadas que aparecen solo en determinadas plantas suelen apuntar a este recorrido o a sus conexiones.
Las interfaces más frecuentes incluyen pares analógicos de audio, hilos dedicados de llamada y alimentación, buses propios del fabricante, conexiones telefónicas y, en modernizaciones, interfaces hacia redes móviles o IP. No existe una equivalencia universal entre estos sistemas.
Recorrido del cable que debe inspeccionarse
- Estación o módulo de cabina y sus conectores.
- Cableado interno de la botonera.
- Cable viajero y puntos de sujeción.
- Caja de conexiones en techo de cabina.
- Bornero del cuadro de maniobra.
- Fuente de alimentación, central de interfonía o interfaz de comunicación.
- Estación de sala de máquinas, conserjería o equipo de destino.
Durante la revisión, busque conductores pellizcados, aislamiento deteriorado, bornes flojos, corrosión, empalmes no documentados y diferencias entre colores reales y el esquema disponible. También conviene separar los conductores de señales de baja tensión de los cables de potencia cuando el diseño lo requiera, para reducir perturbaciones eléctricas.
Compatibilidad entre equipos
La compatibilidad no se limita a los conectores. Deben coincidir, como mínimo:
- Protocolo o tipo de señal de comunicación.
- Asignación de pines y bornes.
- Tensión y método de alimentación.
- Número de hilos necesarios.
- Nivel y configuración de audio.
- Lógica de llamada, respuesta y colgado.
- Integración con la maniobra, pulsador de alarma o marcador externo.
Cuando falta documentación, la sustitución más prudente suele ser una pieza con referencia equivalente o un conjunto de actualización diseñado para reemplazar toda la arquitectura afectada. Kelevator suministra repuestos multimarcas para importadores, distribuidores, mantenedores, empresas de modernización y compradores OEM; para un aprovisionamiento B2B, la referencia, fotografías de conectores y esquema disponible son datos más útiles que una descripción genérica del componente.
Problemas de audio y calidad de llamada
Una llamada que se establece pero no permite conversar con claridad no resuelve una emergencia. Los problemas de audio suelen proceder de un micrófono, altavoz o auricular defectuoso, del cable viajero, de una mala alimentación, de ajustes incorrectos o de interferencias.
| Síntoma | Causas probables | Comprobación inicial |
|---|---|---|
| No hay tono ni llamada | Falta de alimentación, fusible, borne suelto, pulsador o módulo averiado | Medir alimentación prevista y revisar el circuito de activación |
| Se oye solo en un sentido | Micrófono, altavoz, hilo de audio o conector defectuoso | Probar ambos extremos y comprobar continuidad del trayecto |
| Volumen bajo | Transductor deteriorado, ajuste de ganancia, tensión insuficiente | Verificar tensión bajo carga y el estado de micrófono/altavoz |
| Pitido o acople | Exceso de ganancia, mala ubicación de transductores, masa deficiente | Inspeccionar montaje, masas y ajustes permitidos |
| Ruido o chasquidos | Interferencias, conexión floja, cable deteriorado | Mover la cabina durante una prueba y revisar el cable viajero |
| Fallo intermitente | Conductor partido internamente, vibración, humedad o conector fatigado | Correlacionar el fallo con la posición de cabina y manipular conexiones con seguridad |
No ajuste la ganancia de forma indiscriminada para compensar un volumen bajo. Si el origen es una tensión insuficiente, un altavoz dañado o un conductor de retorno defectuoso, el ajuste puede introducir acoples y ocultar el problema real.
También conviene realizar pruebas con el ascensor en diferentes posiciones. Un interfono que funciona con la cabina en planta baja puede fallar durante el recorrido por una discontinuidad parcial en el cable viajero.
Planificación de sustituciones y actualizaciones
Una reposición puede consistir en cambiar una estación averiada por una equivalente, mientras que una actualización puede afectar a la alimentación, el cableado, la interfaz de llamadas y el puesto de atención. Distinguir ambos casos evita comprar una pieza aislada para un problema de arquitectura.
Cuándo conviene sustituir solo un componente
La reposición de una única pieza es razonable cuando la instalación es estable, la causa del fallo se ha aislado y existe una equivalencia técnica comprobable. Por ejemplo, una estación de cabina dañada puede cambiarse por otra compatible si mantiene el mismo sistema, conexiones, alimentación y funciones.
Antes de pedirla, reúna:
- Marca y referencia de la pieza retirada.
- Fotos nítidas de ambas caras, etiquetas y conectores.
- Número de pines o hilos y colores de los conductores.
- Tensión medida y datos de la fuente asociada.
- Esquema del cuadro o manual de instalación, si está disponible.
- Descripción concreta del fallo observado.
Una [estación de intercomunicación Hitachi para ascensor](/products/intercom-system-phone-hitachi-elevator-parts-lift-accessories/) puede servir como punto de comparación cuando corresponde a la referencia y arquitectura instaladas, pero la marca por sí sola no confirma compatibilidad.
Cuándo plantear una actualización completa
Valore renovar el conjunto cuando no haya repuestos verificables, la comunicación sea recurrentemente inestable, se haya modificado el sistema de atención o la instalación dependa de componentes obsoletos y sin documentación suficiente. Una actualización integral permite definir de nuevo el recorrido de la llamada, la alimentación de respaldo y las interfaces, pero requiere más planificación.
El alcance debe responder a preguntas operativas:
- ¿Quién atenderá la llamada y en qué horario?
- ¿Cómo se identifica el ascensor que solicita ayuda?
- ¿Qué ocurre si el primer destino no responde?
- ¿Cómo se conservará la comunicación durante una interrupción de red?
- ¿Qué personal realizará las pruebas y mantendrá la documentación?
- ¿Qué cambios requieren revisión de la maniobra o de otros sistemas de emergencia?
Errores que encarecen la intervención
- Comprar por apariencia, sin confirmar referencia ni esquema.
- Reutilizar cableado antiguo sin pruebas de continuidad y aislamiento.
- Cambiar la fuente sin validar tensión, carga y respaldo.
- Conectar una interfaz nueva a una estación antigua sin comprobar protocolo.
- No etiquetar los bornes antes del desmontaje.
- Probar solo el audio, sin verificar que la llamada llega al destino correcto.
- Omitir la prueba tras un corte controlado de alimentación.
La documentación final debe reflejar el equipo montado, referencias, bornes, ruta de la llamada y fecha de las pruebas. Es un recurso práctico para futuras averías y para evitar que una intervención posterior mezcle componentes incompatibles.
Pruebas funcionales y de llamada de emergencia
La prueba debe comprobar el servicio completo, no solo que se enciende un indicador o se escucha un tono. Realícela por personal competente, con el ascensor gestionado de forma segura y con el destinatario de la llamada avisado previamente.
Una secuencia funcional útil incluye:
- Verificar visualmente la fijación de estaciones, cableado, conectores y fuente.
- Confirmar la alimentación normal y el estado de los indicadores disponibles.
- Activar la llamada desde cabina con puertas abiertas y confirmar que llega al destino previsto.
- Mantener una conversación bidireccional y valorar volumen, inteligibilidad y ausencia de ruido.
- Repetir la prueba con la cabina en distintas posiciones, cuando el procedimiento seguro lo permita.
- Comprobar el comportamiento de la llamada si el primer puesto no atiende, si esa función forma parte del sistema.
- Ensayar el modo de respaldo mediante un corte controlado de la alimentación principal, conforme al diseño de la instalación.
- Registrar resultados, incidencias, referencias sustituidas y acciones pendientes.
Las exigencias concretas de inspección, mantenimiento y comunicación de emergencia dependen de la normativa aplicable, del tipo de edificio y del sistema instalado. La prueba técnica debe integrarse en el plan de mantenimiento del ascensor y en los procedimientos de actuación ante personas atrapadas.
Un sistema de intercomunicación fiable se selecciona y mantiene como una cadena completa: estación de cabina, recorrido de cableado, alimentación con respaldo, interfaz y puesto que atiende la llamada. Para planificar una reposición, reúna primero la referencia, fotos, esquema y mediciones básicas; con esos datos podrá comparar alternativas compatibles y definir si basta con un recambio o conviene actualizar el conjunto.
