Catálogo de repuestos de ascensor: guía práctica

Un catálogo de repuestos de ascensor permite localizar componentes por sistema, función, fabricante, referencia y características técnicas. Para encontrar una pieza compatible no basta con reconocer su aspecto: hay que confirmar la referencia, la revisión electrónica, la tensión, las conexiones, las dimensiones y el equipo en el que está instalada.

Esta guía explica 12 grupos de componentes habituales y qué datos conviene recopilar antes de pedir una sustitución. Puede utilizarse tanto para consultar un elevator parts catalog multimarca como para preparar solicitudes de compra destinadas a mantenimiento, distribución, modernización o suministro OEM.

Cómo se organiza un catálogo de repuestos de ascensor

Los catálogos suelen ordenar las piezas por fabricante, modelo de ascensor o familia funcional. En un catálogo multimarca, la clasificación por sistemas facilita la búsqueda cuando el nombre comercial del equipo no está claro.

Las categorías más frecuentes son:

Una misma pieza puede aparecer con descripciones diferentes. Por ejemplo, una placa del operador de puertas puede denominarse placa de puerta, tarjeta de control, placa electrónica u operador PCB. Por eso, la referencia impresa en el componente suele ser más fiable que el nombre utilizado en un pedido anterior.

También conviene diferenciar tres conceptos:

• Pieza original: suministrada bajo la marca o referencia del fabricante del equipo.
• Pieza compatible: diseñada para realizar la misma función en aplicaciones concretas, siempre que se verifiquen sus condiciones de uso.
• Pieza reparada o reacondicionada: componente usado que ha pasado por algún proceso de reparación o revisión cuyo alcance debe confirmarse con el proveedor.

Estas categorías no son intercambiables automáticamente. La decisión depende de la criticidad del componente, su compatibilidad documentada, el estado del equipo y los requisitos técnicos aplicables a la intervención.

Componentes del sistema de puertas

Las puertas concentran numerosas averías porque incorporan elementos mecánicos, eléctricos y electrónicos sometidos a ciclos continuos. Al buscar repuestos, es importante distinguir entre puerta de cabina, puerta de piso y operador.

1. Motor y operador de puertas

El operador controla la apertura y el cierre de la puerta de cabina. Puede integrar motor, transmisión, variador, sensores y placa de control, aunque la configuración cambia entre fabricantes y generaciones.

Para identificarlo, hay que comprobar:

• Marca y modelo del operador.
• Referencia del motor y de la unidad completa.
• Tensión y tipo de alimentación.
• Potencia y velocidad nominal indicadas en la placa.
• Tipo de transmisión y sentido de montaje.
• Número y disposición de los conectores.
• Ancho y configuración de la apertura: central, telescópica o lateral.

No debe darse por compatible un motor solo porque coincidan la tensión y la forma exterior. La transmisión, el control de velocidad, la realimentación y los anclajes también pueden variar.

2. Placa electrónica de puerta

La placa interpreta órdenes de la maniobra y gobierna el motor, los límites de recorrido y otros dispositivos del operador. Dos placas visualmente idénticas pueden utilizar firmware, parámetros o revisiones diferentes.

La identificación debe incluir el código principal y todos los sufijos, la versión o revisión, las etiquetas adicionales y fotografías legibles de ambas caras. También debe indicarse el modelo del operador donde está instalada. Como referencia de esta categoría puede consultarse una [placa de motor de puerta para ascensor Hitachi](/products/door-motor-board-hitachi-elevator-parts-lift-accessories/), teniendo en cuenta que la compatibilidad final depende de la referencia concreta y de la configuración del equipo.

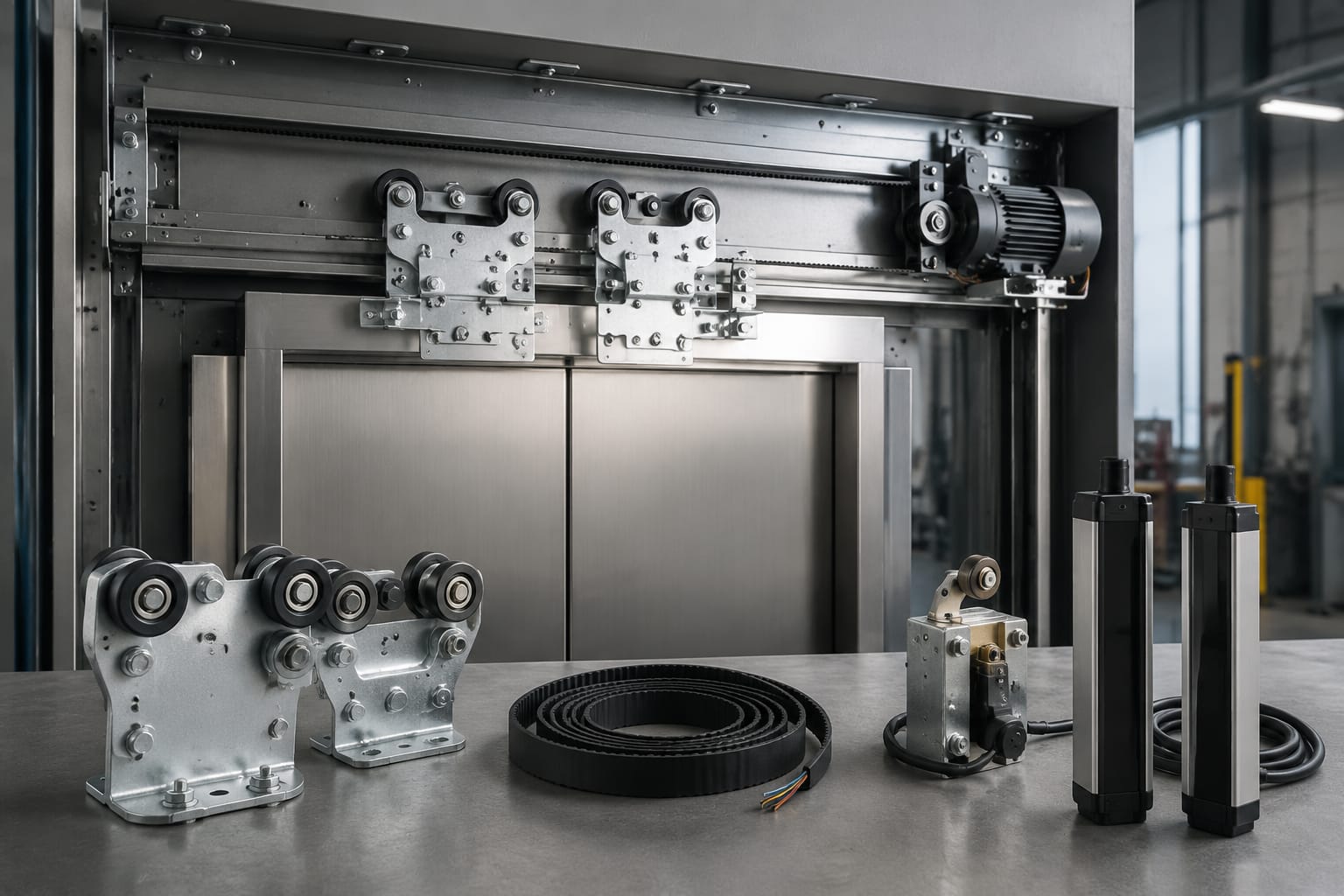

3. Rodillos, correderas y elementos de arrastre

Los rodillos guían las hojas y los elementos de arrastre coordinan la puerta de cabina con la de piso. Son piezas aparentemente sencillas, pero pequeñas diferencias pueden causar holguras, ruido, desgaste irregular o problemas de cierre.

Para pedirlas correctamente, conviene medir:

• Diámetro y anchura del rodillo.
• Diámetro del eje y tipo de rodamiento.
• Longitud total y posición de separadores.
• Material o perfil de la superficie de rodadura.
• Distancias entre centros en soportes y brazos.
• Posición de montaje y lado del operador.

Las medidas deben tomarse con instrumentos adecuados. Una regla junto a la pieza puede ayudar en una fotografía, pero no sustituye una medición precisa.

4. Cerraduras y contactos de puerta

Las cerraduras de piso impiden el acceso al hueco cuando la cabina no se encuentra en una posición admisible. Sus contactos forman parte de la cadena de seguridad, por lo que una sustitución incorrecta puede afectar al funcionamiento seguro del ascensor.

Hay que confirmar el fabricante, la referencia completa, la mano o posición de montaje, las dimensiones, la actuación mecánica y la configuración de contactos. La selección y el montaje deben ser realizados por personal competente, conforme a la documentación del equipo y a los requisitos aplicables.

Pulsadores, botoneras y displays

Los elementos de llamada y señalización deben ser compatibles tanto mecánica como eléctricamente. El diseño frontal es solo una parte de la identificación.

5. Pulsadores de cabina y planta

Un pulsador puede ser electromecánico, incorporar iluminación o integrarse en un sistema de comunicación serie. Los datos útiles para buscarlo son:

• Referencia impresa en el cuerpo o en la placa asociada.
• Diámetro o dimensiones del recorte.
• Profundidad disponible detrás del panel.
• Tipo y tensión de iluminación.
• Tipo de contacto y número de terminales.
• Símbolo, grabado, relieve o marcado requerido.
• Acabado y sistema de fijación.

En una modernización puede ser necesario sustituir el conjunto de pulsador, aro, lente y soporte. Mezclar piezas de series parecidas puede producir un montaje deficiente o una iluminación desigual.

6. Botoneras, indicadores y displays

Las botoneras de cabina y de planta pueden alojar pulsadores, indicadores de posición, flechas de dirección, llaves, dispositivos de comunicación y otros controles. Los displays, por su parte, reciben información mediante conexiones directas o protocolos específicos.

Antes de seleccionar un recambio hay que determinar:

• Modelo de la placa o módulo de display.
• Tipo de señal o protocolo de comunicación.
• Tensión de alimentación.
• Número de caracteres, matriz o tecnología de visualización.
• Dimensiones del módulo y del área visible.
• Posición y tipo de conectores.
• Acabado, perforaciones y dimensiones del panel si se sustituye la botonera completa.

Un indicador que enciende con la misma tensión no tiene por qué interpretar las señales de la maniobra existente. La interfaz de comunicación es un criterio esencial.

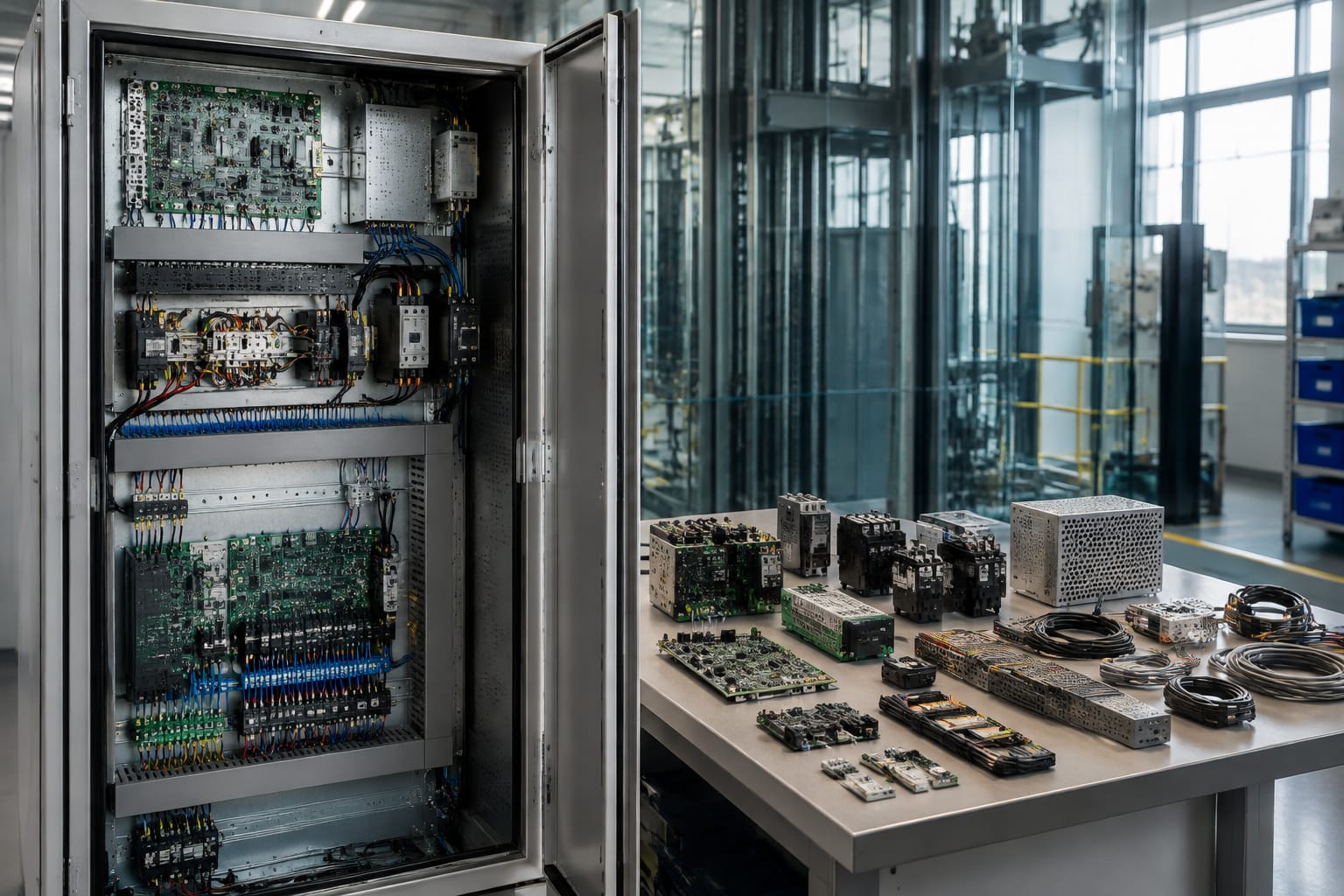

Controladores, placas y relés

La electrónica de control exige una identificación especialmente rigurosa. Una placa incorrecta puede no arrancar, mostrar errores, comunicarse de forma inadecuada o activar salidas distintas de las previstas.

7. Placa principal de maniobra

La placa principal procesa llamadas, posición, seguridades y órdenes de movimiento. Según el sistema, puede trabajar junto con módulos de entradas y salidas, variadores, placas de cabina y redes de comunicación.

Para localizar una placa de sustitución deben facilitarse:

• Fabricante y modelo de la maniobra.
• Referencia completa de la placa.
• Índice de revisión de hardware.
• Versión de firmware, cuando sea visible.
• Etiquetas de programación o configuración.
• Tipo de ascensor y aplicación.
• Descripción del fallo diagnosticado.
• Fotografías de la placa, conectores y armario.

Cambiar una placa basándose únicamente en un síntoma puede llevar a un diagnóstico incorrecto. Un fallo de alimentación, cableado, sensor o comunicación puede generar síntomas similares a los de una placa averiada.

8. Placas de relés y módulos de entradas y salidas

Estos módulos conmutan cargas o sirven de interfaz entre la placa principal y dispositivos externos. Es necesario verificar la tensión de las bobinas, la capacidad y configuración de contactos, la lógica de activación, las conexiones y la revisión de la placa.

Una [placa de relés para ascensor Mitsubishi](/products/relay-board-mitsubishi-elevator-parts-lift-accessories/) ilustra este tipo de componente. La marca indicada en una ficha de producto no basta para determinar su aplicación: debe coincidir la referencia exacta y comprobarse el sistema de maniobra asociado.

Cuando se sustituye un relé individual, también hay que revisar su encapsulado, distribución de patillas, tensión de bobina y características de contacto. Un relé físicamente insertable puede no ser eléctricamente equivalente.

Componentes de tracción y movimiento

Estos elementos intervienen en el movimiento, la transmisión de fuerza o la medición de velocidad y posición. La selección depende del tipo de máquina, la instalación y los parámetros del componente original.

9. Encoder de tracción

El encoder proporciona información de velocidad, posición o sentido de giro al variador o al sistema de control. Es habitual encontrar encoders incrementales, absolutos y configuraciones específicas integradas en la máquina.

Para identificar un [encoder de tracción para ascensor](/products/traction-encoder-elevator-spare-parts/) hay que comprobar:

• Marca, modelo y referencia completa.
• Tipo de señal.
• Resolución indicada por el fabricante.
• Tensión de alimentación.
• Tipo de eje: macizo, hueco o pasante.
• Diámetro del eje y sistema de acoplamiento.
• Conector, longitud de cable y asignación de pines.
• Tipo de montaje y protección mecánica.
• Máquina y variador con los que funciona.

No es recomendable inferir la resolución o el conexionado a partir del color de los cables. Debe utilizarse la documentación técnica o la identificación inequívoca del componente.

10. Poleas, cables y elementos de guiado

Las poleas de tracción y desvío, los cables o cintas y los elementos de guiado forman un conjunto mecánico cuya compatibilidad no se debe evaluar por separado. El perfil de garganta, los diámetros y el sistema de suspensión tienen que corresponderse.

Al solicitar una pieza, se deben aportar las dimensiones verificadas, el número de gargantas, su perfil, el sistema de fijación y los datos de la máquina. En cables o cintas también deben confirmarse la construcción, dimensiones y especificación exigida por el fabricante del ascensor.

El desgaste de una polea puede afectar al elemento de suspensión nuevo, y viceversa. Antes de sustituir solo una parte conviene evaluar el estado del conjunto conforme al procedimiento de mantenimiento aplicable.

Sensores y dispositivos de seguridad

Los sensores informan de la posición o presencia de elementos, mientras que los dispositivos de seguridad supervisan condiciones necesarias para el funcionamiento. Pueden parecer componentes estándar, pero su lógica y comportamiento eléctrico varían.

11. Sensores, detectores y finales de carrera

Esta categoría incluye sensores magnéticos, inductivos, ópticos, contactos de posición y finales de carrera mecánicos. Se utilizan en puertas, hueco, cabina, limitadores y otros subconjuntos.

Los criterios de selección principales son:

• Tecnología de detección.
• Distancia o zona de actuación.
• Tensión de alimentación.
• Salida y lógica eléctrica.
• Tipo de contacto: abierto, cerrado o conmutado.
• Número de hilos y esquema de conexión.
• Conector y asignación de pines.
• Dimensiones, rosca y soporte.
• Condiciones ambientales previstas.

No debe puentearse ni anularse un dispositivo para confirmar una avería fuera de los procedimientos técnicos permitidos. La sustitución tiene que conservar la función prevista y ser comprobada por un profesional cualificado.

En dispositivos asociados a la seguridad, una equivalencia comercial genérica no demuestra por sí sola que el componente sea apto. Deben revisarse la documentación del fabricante, la aplicación exacta y los requisitos reglamentarios o normativos correspondientes.

Componentes de comunicación y emergencia

Los equipos de comunicación permiten solicitar asistencia desde la cabina, mientras que las fuentes y baterías de respaldo mantienen determinadas funciones cuando falla la alimentación principal.

12. Intercomunicadores, alarmas, fuentes y baterías

Un sistema de comunicación puede incluir unidad de cabina, módulo de control, micrófono, altavoz, pulsador de alarma, fuente y batería. La sustitución de un módulo exige conocer la arquitectura completa y la interfaz empleada.

Conviene confirmar:

• Fabricante y modelo del sistema.
• Referencias de la unidad y sus módulos.
• Tensión de entrada y salida.
• Tecnología o interfaz de comunicación.
• Número y función de los terminales.
• Configuración necesaria tras la instalación.
• Tipo, tensión, capacidad, dimensiones y terminales de la batería.
• Requisitos de supervisión y funcionamiento del equipo.

En las baterías, la coincidencia de tensión no es suficiente. También importan la tecnología, la capacidad indicada, el formato, la polaridad y el método de carga. Debe comprobarse además la causa del fallo: una batería nueva no resolverá un problema en la fuente o en el circuito de carga.

Cómo identificar una coincidencia exacta en el catálogo

La forma más eficaz de obtener una referencia correcta es preparar una ficha de identificación antes de consultar el catálogo o enviar una solicitud. Este proceso reduce intercambios innecesarios y evita basar la selección en una sola fotografía.

1. Copiar todas las referencias

Anote el código completo, incluidos sufijos, guiones, revisiones y etiquetas secundarias. En electrónica, registre tanto la referencia de la placa desnuda como la del conjunto, si aparecen ambas.

No elimine caracteres porque parezcan indicar solo una versión. Una letra final puede señalar una revisión, una tensión, un mercado o una configuración diferente.

2. Identificar el equipo de origen

Incluya fabricante y modelo del ascensor, maniobra, operador, máquina o subsistema correspondiente. Si existe una placa de características legible, fotografíela sin ocultar datos técnicos relevantes.

El modelo del ascensor por sí solo puede no ser suficiente, ya que una misma serie puede incorporar componentes distintos según el año, la configuración o una modernización posterior.

3. Registrar las especificaciones eléctricas

Compruebe tensión, corriente, potencia, frecuencia, tipo de señal, número de contactos y cualquier otro dato indicado. No deduzca estas características por el tamaño o el color del componente.

En placas electrónicas, documente conectores, puentes, microinterruptores, memorias extraíbles y ajustes. Antes de moverlos, registre su posición original.

4. Medir las características mecánicas

Tome medidas de diámetros, ejes, anclajes, separaciones entre orificios y espacio disponible. Indique la unidad utilizada y, cuando sea importante, la tolerancia necesaria.

Las fotografías deben mostrar una vista general, la etiqueta, los conectores y los detalles de montaje. Una imagen nítida tomada de frente resulta más útil que varias fotografías parciales sin escala.

5. Comparar la revisión y la configuración

Una referencia base coincidente no garantiza que dos componentes sean intercambiables. Revise el índice de hardware, firmware, programación, protocolo y accesorios necesarios.

Si el recambio requiere parametrización, transferencia de memoria o puesta en servicio, esta condición debe conocerse antes de comprarlo. También conviene confirmar si se suministra como pieza individual o como conjunto.

6. Preparar una solicitud verificable

Una solicitud de suministro debería contener, como mínimo:

• Referencia exacta y cantidad.
• Marca y modelo del componente.
• Equipo donde está instalado.
• Especificaciones eléctricas y mecánicas.
• Fotografías nítidas de etiquetas, conexiones y montaje.
• Revisión o versión, si existe.
• Indicación de si se busca pieza original, compatible o reparada.
• Cualquier restricción de configuración o documentación necesaria.

Entre los errores más comunes están pedir «una pieza igual a la foto», omitir los sufijos de referencia, confundir la puerta de cabina con la de piso y asumir que todos los componentes de una marca sirven para cualquier modelo. También es arriesgado seleccionar una placa por el color del circuito o un sensor solo por su rosca.

Kelelevator suministra repuestos multimarca a importadores, distribuidores, empresas de mantenimiento, compañías de modernización y compradores OEM. Tanto al consultar su catálogo como cualquier otra fuente profesional, la solicitud debe basarse en datos verificables del componente y no únicamente en su apariencia.

El siguiente paso práctico es reunir la referencia completa, las fotografías y las especificaciones en una única ficha de compra. Con esa información se puede comparar el catálogo, descartar variantes incompatibles y solicitar una confirmación técnica concreta antes de instalar el repuesto.
