Relés de ascensor: tipos, averías y sustitución

Un relé de ascensor es un componente de conmutación que permite a la maniobra controlar circuitos de mando, señalización, puertas y seguridad mediante una señal eléctrica. Cuando falla, el ascensor puede quedar fuera de servicio, presentar fallos intermitentes o no ejecutar una orden concreta, como abrir la puerta, nivelar o iniciar una marcha.

No conviene sustituir un relé solo porque un síntoma parezca señalarlo. La avería puede proceder de la alimentación de la bobina, de un contacto auxiliar, de una entrada de seguridad, de un conector flojo o de la propia placa electrónica. Una identificación fiable parte del esquema de la instalación, de la referencia de la pieza y de mediciones realizadas por personal competente con el equipo en condiciones seguras.

Qué controlan los relés de ascensor

Los relés separan eléctricamente un circuito de mando de otro circuito que debe ser accionado. En una instalación elevadora, una orden de baja potencia emitida por una placa o un dispositivo de mando puede energizar la bobina de un relé; al hacerlo, sus contactos cambian de estado y permiten o interrumpen el paso de corriente en otro punto del circuito.

Su función concreta depende de la maniobra, de la antigüedad del ascensor y de su arquitectura. Es habitual encontrar relés en estas aplicaciones:

• Mando de puertas: órdenes de apertura, cierre, reapertura, habilitación del operador o señales de estado.
• Circuitos de seguridad: supervisión de puertas de piso, contacto de cabina, paradas, limitadores y otras cadenas configuradas por el fabricante.
• Órdenes de marcha y sentido: habilitación de contactores, señales de subida o bajada y condiciones previas a la marcha.
• Señalización y auxiliares: iluminación, alarmas, indicadores, ventilación o señales enviadas a otros equipos.
• Interfaces entre placas y elementos de campo: aislamiento entre salidas de la electrónica y cargas externas o entradas procedentes de contactos.
• Funciones de inspección y techo de cabina: distribución de señales de maniobra, mantenimiento y dispositivos instalados en la parte superior de la cabina.

Un relé no determina por sí solo la lógica de la instalación. En sistemas modernos, la decisión suele corresponder a la maniobra electrónica o a un módulo específico. El relé ejecuta o transmite esa decisión. Por ello, que un relé no se active puede indicar tanto un relé defectuoso como una orden ausente por una condición previa no cumplida.

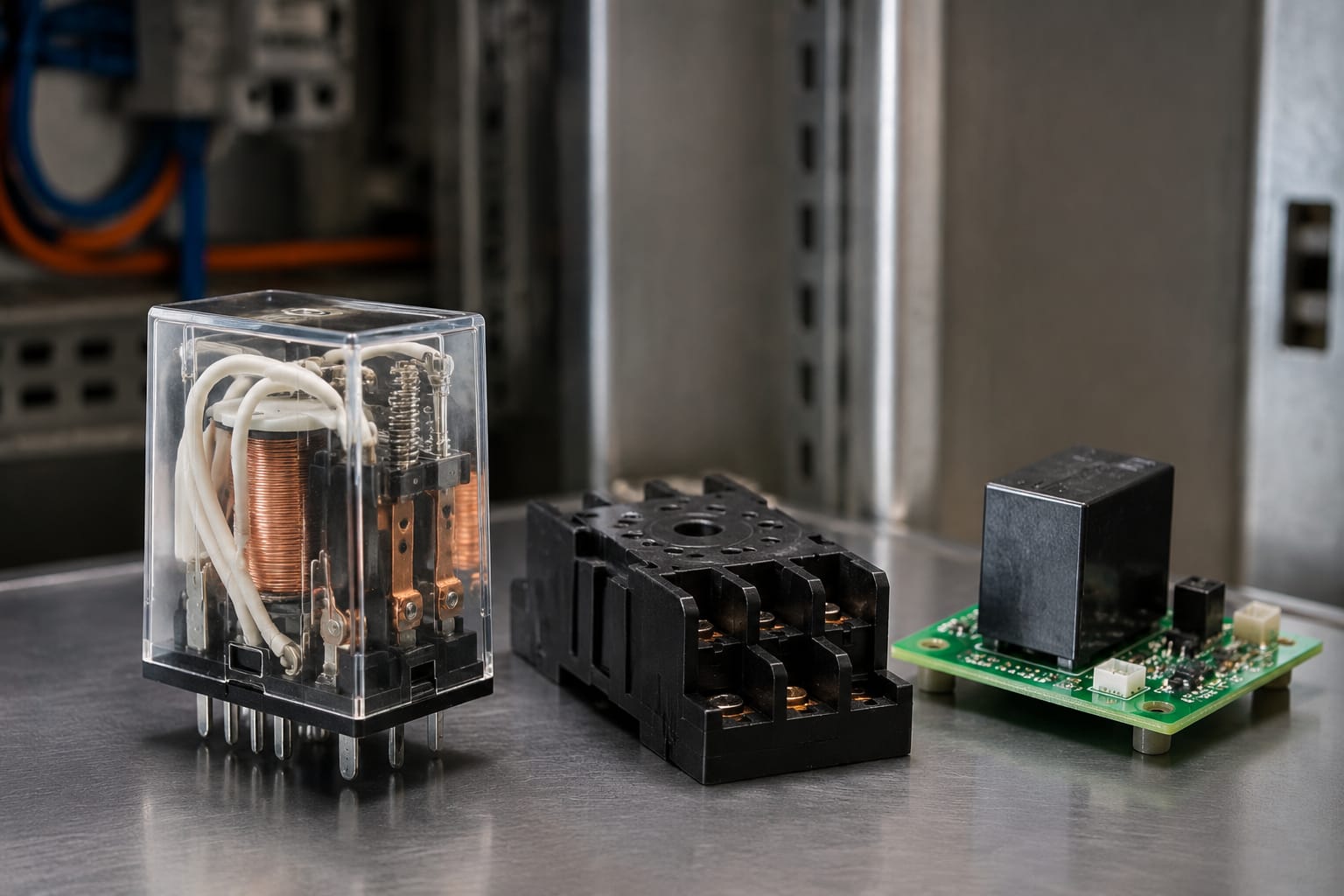

Relés electromecánicos y de estado sólido

La primera decisión al revisar o comprar un relé para ascensor es identificar su tecnología. Los relés electromecánicos siguen siendo habituales por su sencillez, posibilidad de inspección y capacidad de conmutar distintas cargas dentro de sus límites. Los relés de estado sólido se utilizan cuando la aplicación requiere conmutación frecuente, silenciosa o una respuesta electrónica específica.

Relés electromecánicos

Un relé electromecánico integra una bobina, una armadura móvil y uno o varios juegos de contactos. Los contactos pueden ser normalmente abiertos (NA), normalmente cerrados (NC) o conmutados. Su estado de reposo se define siempre con la bobina desenergizada.

Entre sus fallos habituales están los contactos carbonizados, desgastados o soldados, una bobina abierta, terminales flojos y problemas mecánicos de retorno. Un clic audible al energizar la bobina confirma movimiento, pero no confirma que el contacto conduzca correctamente bajo carga.

En sustituciones sobre placa, también importa el formato físico: disposición de pines, altura, fijación, separación entre contactos y capacidad de aislamiento. Un relé con la misma tensión de bobina no es automáticamente compatible.

Relés de estado sólido

Un relé de estado sólido no tiene contactos mecánicos. Puede emplear diferentes tecnologías según la corriente y el tipo de carga, por ejemplo, para corriente alterna o continua. No debe evaluarse con los mismos criterios de un relé convencional.

La ausencia de clic no es un síntoma de fallo. Algunos modelos incorporan LED de estado, pero ese indicador normalmente solo confirma la presencia de señal en la entrada, no que la salida esté entregando la tensión o corriente requerida. También puede existir corriente de fuga o una caída de tensión que afecte a circuitos sensibles.

Antes de montar uno, hay que verificar el tipo de carga, la tensión de salida, la corriente mínima y máxima, la disipación térmica, la polaridad cuando aplique y el modo de disparo. Cambiar sin más un relé electromecánico por uno de estado sólido puede alterar el comportamiento previsto del circuito.

Placas de relés en puertas y circuitos de seguridad

En muchos ascensores los relés no se sustituyen de forma individual porque van integrados en una placa de relés, una tarjeta de interfaz o un módulo de control. Estas placas agrupan relés, borneros, conectores, diodos, fusibles, indicadores y pistas que distribuyen señales entre la maniobra y los elementos de campo.

En las puertas, una placa puede intervenir en señales de enclavamiento, presencia de puerta, fotocélulas, órdenes del operador o bloqueo de determinados movimientos. En los circuitos de seguridad, la placa puede servir de interfaz o supervisión, pero la arquitectura y el nivel de seguridad dependen por completo del diseño homologado del fabricante de la instalación.

No se debe puentear un relé ni anular una entrada de seguridad para devolver temporalmente el ascensor al servicio. Además del riesgo para usuarios y técnicos, esa práctica puede ocultar el origen de la avería y causar daños mayores.

Según la configuración, puede ser necesario identificar y sustituir una placa completa. Por ejemplo, una placa de relés para bypass de puertas Otis debe validarse frente a la referencia, función y configuración reales de la instalación antes de considerarla una pieza compatible.

En los equipos instalados en el techo de cabina, las conexiones y el estado ambiental merecen una inspección adicional. Vibración, humedad, suciedad conductiva y movimientos del cableado pueden causar fallos que parecen propios del relé. Una placa de relés para techo de cabina KCE/KONE requiere comprobar tanto sus conectores como la compatibilidad específica con la aplicación prevista.

Señales habituales de fallo en un relé

Los síntomas de un relé averiado varían según la función que controla. La clave es relacionar el fallo con el estado esperado de la bobina, los contactos y las señales asociadas, en lugar de asumir que cualquier interrupción se debe al relé.

Estas son señales frecuentes:

• El ascensor no responde a una orden concreta, aunque el resto de funciones parece operativo.
• La puerta no abre, no cierra o se reabre sin que haya una causa evidente en el operador.
• La maniobra registra una condición que no corresponde con el estado físico de un contacto.
• Se aprecian fallos intermitentes que cambian al vibrar el armario, la cabina o el cableado.
• El relé se calienta en exceso, muestra decoloración, olor a material recalentado o carcasa deformada.
• La bobina recibe su tensión nominal, pero los contactos no cambian de estado o presentan una resistencia anormal.
• El relé permanece activado aunque la orden de mando haya desaparecido.
• Se oye conmutación repetida y rápida, lo que puede indicar una alimentación inestable, una señal oscilante o un fallo de lógica.
• Hay marcas de arco, contactos pegados o soldaduras dañadas en una placa.

Un relé que vibra o castañetea no siempre está defectuoso. Puede recibir una tensión de bobina insuficiente, tener una conexión de retorno deficiente o estar siendo mandado de forma inestable por una entrada de seguridad, fuente de alimentación o salida de placa.

Tampoco es prudente valorar el estado solo por aspecto. Un relé puede parecer intacto y fallar bajo carga por contactos degradados. A la inversa, una ligera decoloración externa no demuestra por sí sola que sea la causa de la incidencia.

Compruebe la tensión de bobina y los valores de los contactos

La tensión de bobina y la capacidad de los contactos son datos diferentes. Confundirlos es uno de los errores más comunes al seleccionar un recambio.

La tensión de bobina indica qué alimentación necesita el relé para cambiar de estado. Puede ser en corriente continua o alterna, y debe coincidir con el circuito de mando. Una bobina de 24 V CC no debe sustituirse por una de 24 V CA aunque el valor numérico sea igual. También hay que verificar la polaridad si la bobina o el módulo incorpora diodo, LED o electrónica de protección.

Los valores de los contactos definen qué puede conmutar el relé: tensión, corriente, tipo de carga y, en ciertos casos, capacidad de corte. La carga real es determinante. Una carga resistiva no exige lo mismo que una inductiva, como una bobina, un contactor o un motor. Las corrientes de arranque y el arco al abrir pueden reducir la vida útil de los contactos.

Antes de pedir o instalar un relé, confirme como mínimo:

1. Referencia completa del componente original y fabricante.
2. Tensión, tipo de corriente y consumo de la bobina.
3. Número de contactos y configuración: NA, NC o conmutado.
4. Posición y numeración de terminales o pines.
5. Tensión y corriente nominales de los contactos para la aplicación concreta.
6. Tipo de carga que se conmuta y necesidad de supresión de transitorios.
7. Dimensiones, sistema de montaje y, si va soldado, huella de la placa.
8. Requisitos específicos de aislamiento, temperatura o aprobación establecidos por el fabricante de la maniobra.

No utilice un componente de mayor corriente nominal como único criterio de equivalencia. Puede no encajar en la placa, tener una distribución de pines distinta, requerir otra señal de mando o no respetar la función original.

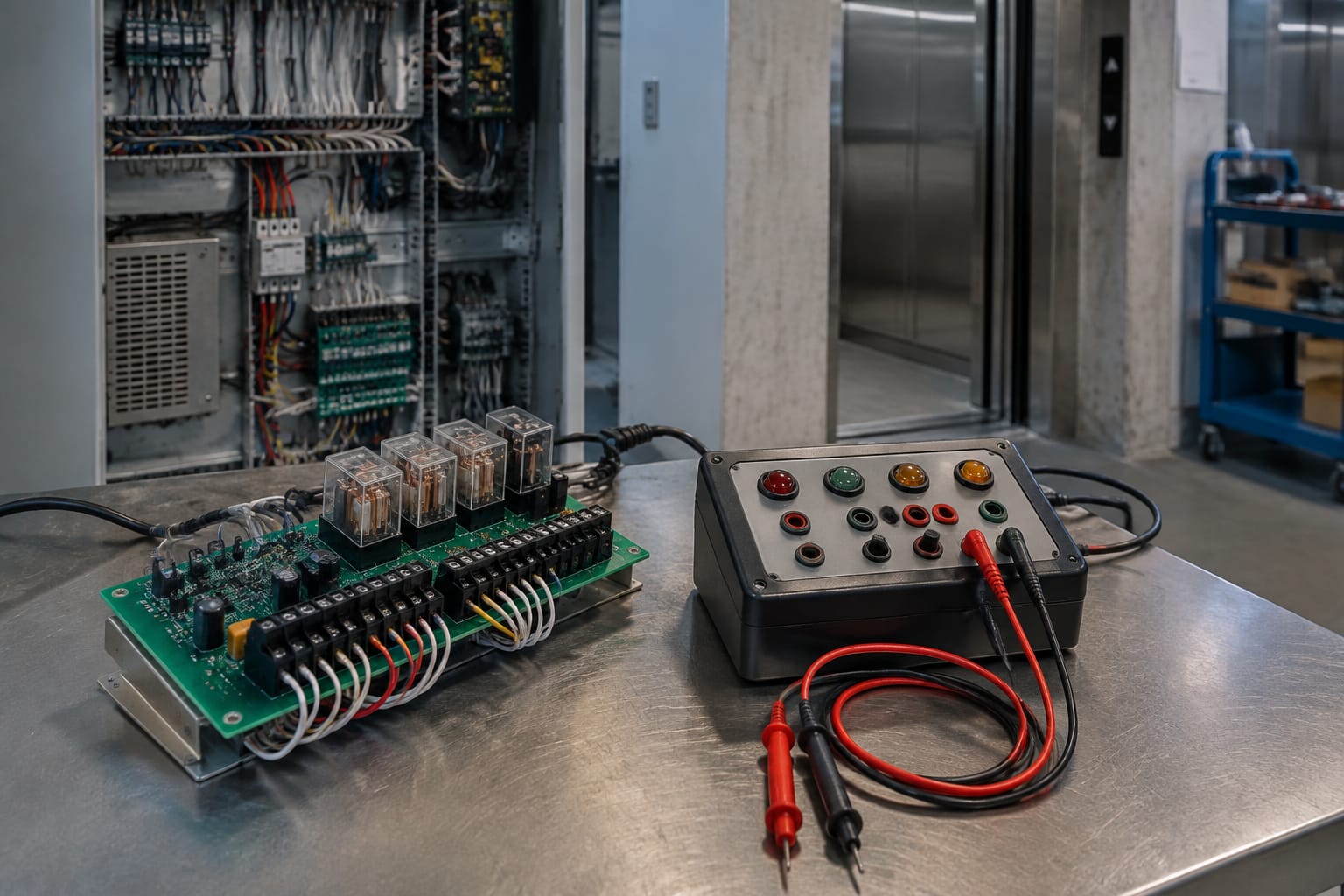

Diagnostique el circuito antes de reemplazarlo

Un diagnóstico ordenado reduce sustituciones innecesarias y evita que una pieza nueva falle por la misma causa que dañó la anterior. Las verificaciones deben realizarse con el procedimiento de seguridad aplicable, documentación técnica y medios de medida adecuados.

Secuencia práctica de comprobación

1. Identifique el fallo reproducible. Anote qué orden no se ejecuta, en qué situación ocurre y qué indicaciones muestra la maniobra.
2. Consulte el esquema y la referencia. Localice la bobina, los contactos del relé y los elementos que reciben su señal.
3. Revise el estado físico sin tensión. Busque terminales quemados, conectores desplazados, humedad, corrosión, fusibles afectados y pistas deterioradas.
4. Compruebe la alimentación de mando. Determine si la bobina recibe la tensión correcta cuando debería activarse.
5. Evalúe el circuito de bobina. Con el equipo desenergizado y siguiendo el procedimiento indicado, compruebe continuidad o resistencia frente al valor esperable del fabricante cuando sea aplicable.
6. Compruebe el estado de los contactos. Verifique continuidad en reposo y en activación, y confirme que el resultado corresponde con la nomenclatura del relé.
7. Mida en condiciones de carga cuando proceda. Una prueba sin carga puede no descubrir una caída de tensión por contacto degradado.
8. Busque la causa aguas abajo. Un actuador bloqueado, una bobina en cortocircuito o una conexión deteriorada puede sobrecargar el relé.
9. Registre los resultados. La trazabilidad ayuda a decidir si debe cambiarse el relé, reparar cableado o sustituir una placa.

La medición de un circuito de seguridad o maniobra no debe realizarse improvisando puentes de prueba. Los procedimientos del fabricante y la normativa aplicable determinan qué comprobaciones son admisibles y quién puede efectuarlas.

Haga coincidir placas, conectores y revisiones

Cuando el recambio es una placa de relés, la compatibilidad no se limita a que la tarjeta tenga conectores parecidos. Dos placas visualmente casi idénticas pueden variar en firmware, componentes, asignación de pines, configuración de entradas o revisión de fabricación.

La verificación debe incluir:

• Referencia exacta impresa en la placa y, cuando exista, número de revisión.
• Referencia de la maniobra, operador de puertas o subsistema donde está instalada.
• Etiquetas de conectores y asignación de pines.
• Número de relés, posición, serigrafía y función declarada.
• Tensión de alimentación y características de las señales conectadas.
• Versión de software o parametrización, si la placa depende de ella.
• Modificaciones documentadas por el fabricante para una sustitución de referencia.

No intercambie conectores guiándose solo por la forma física. Algunos conectores de igual carcasa pueden tener señales distintas, y una inserción incorrecta puede dañar la placa o impedir la detección de condiciones esenciales.

Las placas de interfaz necesitan el mismo nivel de revisión. Al estudiar una placa de interfaz y relés para ascensor, contraste la referencia original, la disposición de conectores y las revisiones compatibles con la documentación de la instalación.

Para compras destinadas a stock, resulta útil guardar por cada referencia una ficha interna con fotografías de ambos lados, etiquetas, aplicación, tipo de conector, revisión y sustituciones confirmadas. Así se evita clasificar como equivalentes placas que solo se parecen externamente.

Pruebe el sistema después de la sustitución

Después de instalar un relé o una placa, el trabajo no termina al recuperar la alimentación. Es necesario verificar que la intervención no ha introducido un fallo de conexión y que la función reparada se comporta conforme al diseño.

La prueba debe seguir el procedimiento de puesta en servicio aplicable a la instalación. Como guía general, incluya:

• Inspección de fijación, conectores, borneros y protección de cableado.
• Confirmación de que no quedan herramientas, puentes provisionales o piezas sueltas.
• Verificación de tensiones de alimentación antes de accionar el equipo.
• Prueba de la función que originó la intervención.
• Comprobación de las funciones relacionadas, especialmente puertas, señales y condiciones de seguridad afectadas por la zona de trabajo.
• Revisión de diagnósticos, indicadores y códigos de avería de la maniobra.
• Observación de calentamiento anómalo, chasquidos repetidos o comportamiento intermitente.
• Registro de la referencia instalada, fecha, motivo de la sustitución y resultados de prueba.

No dé por resuelto un fallo intermitente tras una única maniobra correcta. Conviene comprobar la repetición de la función en las condiciones en las que aparecía la incidencia y revisar que la causa inicial no procedía de un cable, actuador o alimentación.

Preguntas frecuentes sobre relés de ascensor

¿Se puede reparar un relé de ascensor?

En algunas aplicaciones industriales se limpian o reparan relés, pero en ascensores la decisión debe ajustarse al diseño del fabricante, a la criticidad del circuito y al estado real del componente. Para una pieza encapsulada, con contactos dañados o integrada en una placa, la sustitución por una referencia adecuada suele ser la alternativa técnicamente más trazable. No se deben modificar relés pertenecientes a circuitos de seguridad sin autorización y procedimiento aplicable.

¿Un relé que hace clic está funcionando correctamente?

No necesariamente. El clic indica que la parte electromecánica parece recibir una orden y se mueve, pero no demuestra que los contactos cierren o abran con la resistencia adecuada. También debe comprobarse que la tensión de bobina sea correcta y que la salida funcione bajo las condiciones de carga previstas.

¿Puedo usar un relé con la misma tensión de bobina?

No basta. Deben coincidir la configuración y capacidad de contactos, el tipo de corriente, el montaje, la distribución de pines, el aislamiento y los requisitos del circuito. En una placa, una diferencia de pinout puede producir una avería inmediata aunque el relé tenga la misma tensión de bobina.

¿Cuándo debe sustituirse una placa completa?

Considérelo cuando el relé no es reemplazable de forma segura, existen pistas o conectores dañados, hay varios componentes afectados o el fabricante define la placa como unidad de recambio. Antes de sustituirla, confirme que el fallo no proceda del cableado, de la alimentación o de la señal que entra en la tarjeta.

Para seleccionar un recambio, reúna la referencia original, fotos legibles de etiquetas y conectores, revisión de placa, tensión de bobina y datos de la maniobra. Kelevator suministra repuestos multi-marca para compradores B2B; aportar esta información permite contrastar la compatibilidad de forma más precisa antes de incorporar un relé o una placa al proceso de mantenimiento.
