Un elevator touch panel o panel táctil de ascensor puede sustituir pulsadores convencionales, integrar indicadores de planta y aportar una interfaz más configurable. Sin embargo, no es una mejora intercambiable: la elección correcta depende de la arquitectura del cuadro de maniobra, el protocolo de comunicación, la alimentación disponible, el entorno de uso y los requisitos de accesibilidad.
Antes de cambiar un panel, conviene diagnosticar si la incidencia está realmente en la superficie táctil, en su electrónica, en el cableado o en el controlador. En una modernización, la prioridad debe ser mantener una llamada fiable, una indicación comprensible y el funcionamiento seguro de los mandos esenciales, incluidos los de emergencia.
Cómo funciona un panel táctil de ascensor

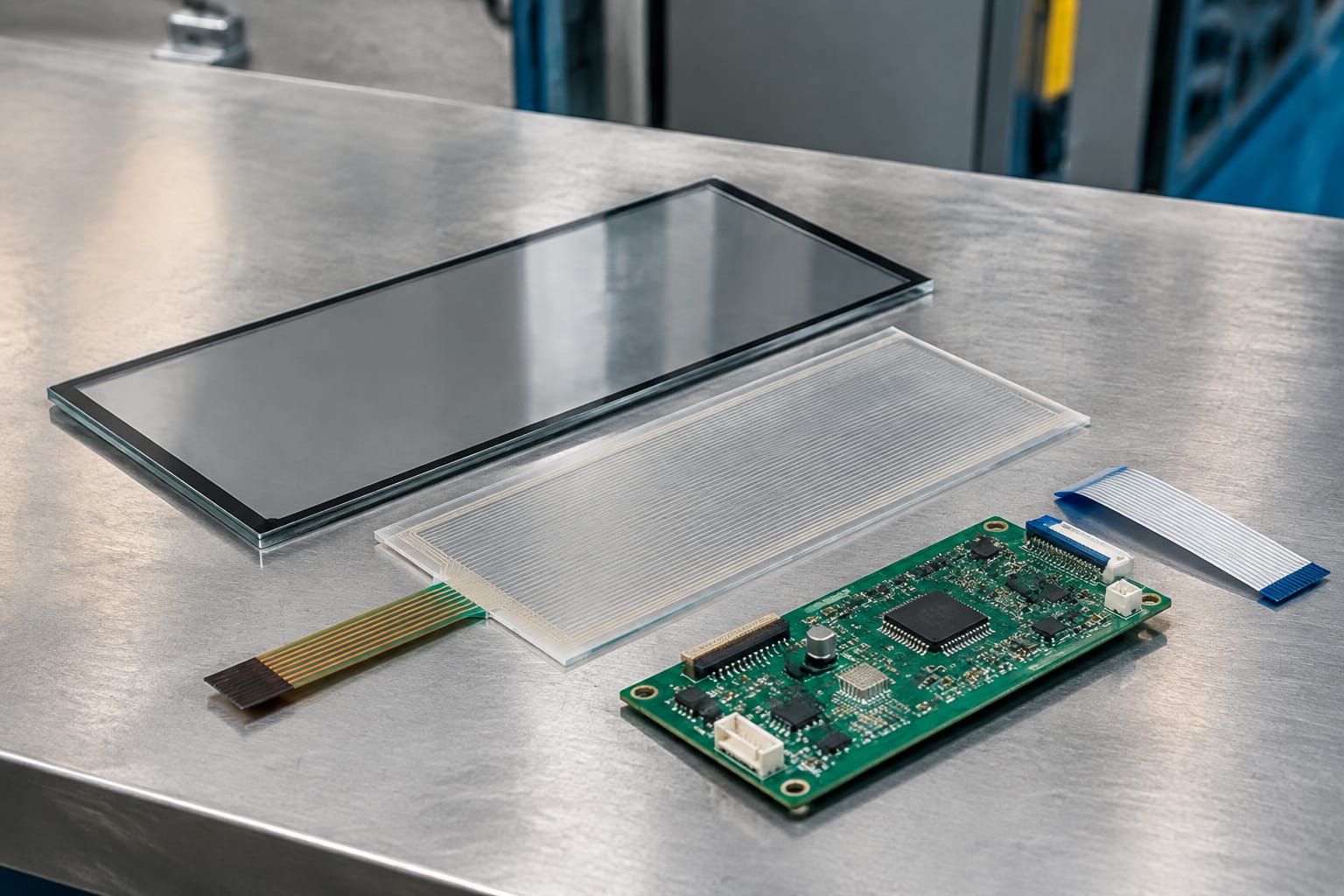

Un panel táctil combina una superficie de mando, una electrónica de detección y, en muchos modelos, una pantalla o zona de visualización. Al tocar una planta, una función de puerta o un mando de servicio, el panel convierte esa acción en una señal que recibe el sistema de control del ascensor.
Según el diseño, esa señal puede viajar de dos formas principales:
- Como entrada individual cableada, donde cada función está asociada a un circuito o terminal concreto.
- A través de un bus de comunicación, donde el panel intercambia datos con el controlador mediante un protocolo determinado.
La primera configuración puede simplificar la sustitución de mandos aislados, pero requiere más conductores cuando hay muchas plantas o funciones. Un sistema con bus reduce cableado y permite interfaces más completas, aunque hace indispensable confirmar la compatibilidad electrónica y de protocolo.
La detección táctil suele ser capacitiva: registra el cambio eléctrico que provoca el dedo sobre una zona activa. También existen soluciones con sensores ópticos, superficies piezoeléctricas o combinaciones de pulsación física y retroiluminación. No todas responden igual ante humedad, guantes, suciedad, vandalismo o interferencias eléctricas.
Un panel no debe evaluarse solo por su apariencia. La respuesta al toque, el realimentado visual o acústico, la legibilidad de la indicación de planta y su integración con la maniobra determinan su utilidad real.

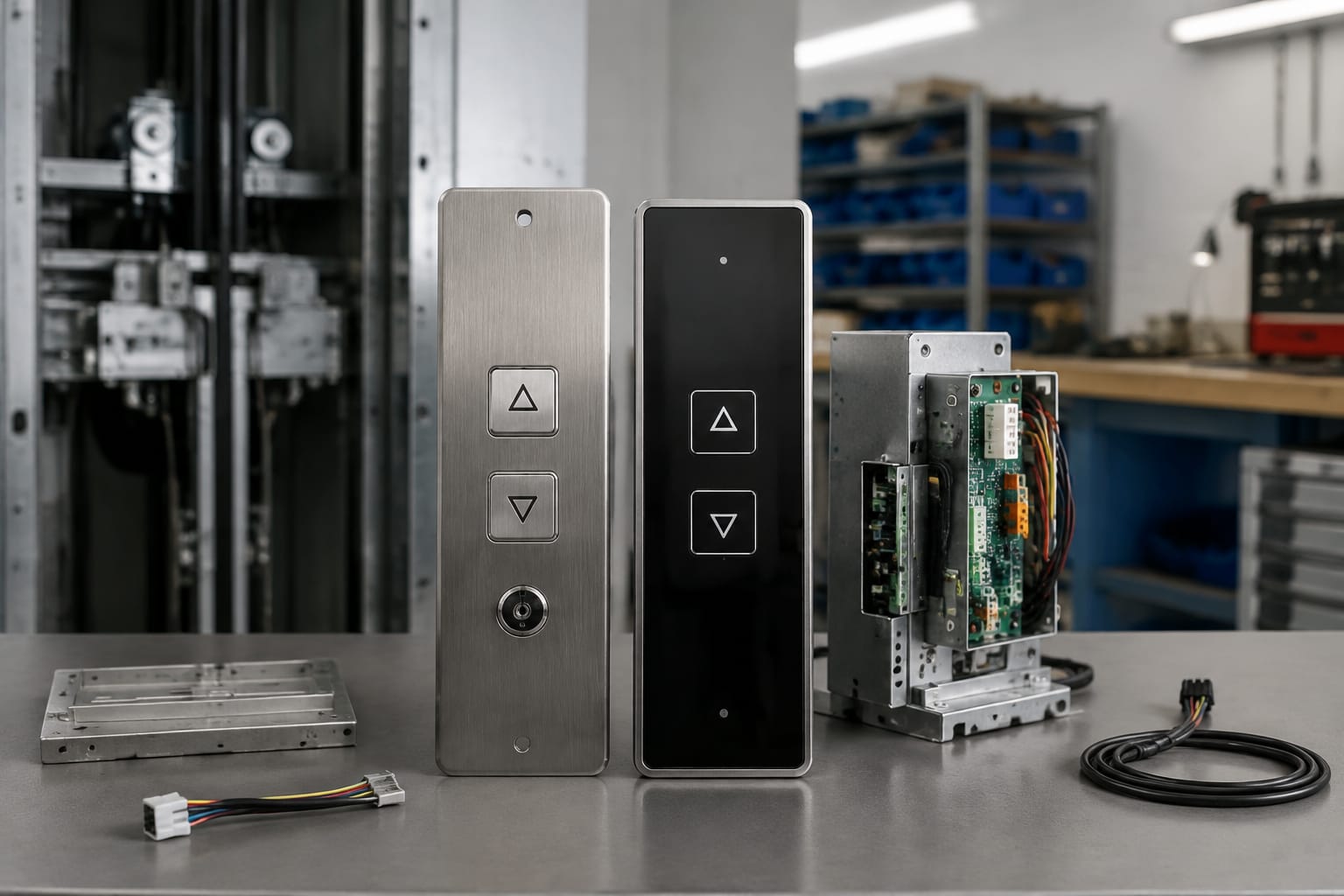

Botones táctiles frente a botones mecánicos
Los botones táctiles y los mecánicos pueden ser adecuados, pero resuelven necesidades distintas. La decisión debe basarse en el tipo de edificio, el tráfico, el riesgo de daño físico y los criterios de mantenimiento.
| Criterio | Botones táctiles | Botones mecánicos |
|---|---|---|
| Activación | Detectan contacto sobre una zona sensible | Requieren recorrido y presión física |
| Partes móviles | Reducidas o inexistentes en la cara de mando | Incluyen mecanismo móvil |
| Limpieza exterior | Superficie generalmente lisa | Puede acumular suciedad alrededor del pulsador |
| Confirmación de uso | Depende de luz, sonido o animación | Se percibe por el clic y recorrido |
| Respuesta con guantes | Puede ser limitada según la tecnología | Normalmente mantiene la activación |
| Daños por impacto | La placa frontal puede sufrir fisuras | El pulsador puede deformarse, bloquearse o desprenderse |
| Sustitución | Puede exigir cambiar electrónica o conjunto completo | A menudo permite sustituir un pulsador individual |
| Integración visual | Facilita iconos, textos y funciones reconfigurables | Más limitada, aunque robusta |
La principal ventaja del panel táctil es la flexibilidad de la interfaz. Puede agrupar indicaciones, accesos autorizados, mensajes de estado y mandos en una superficie compacta. Esto es útil cuando se desea actualizar la estética de la cabina o integrar más información sin multiplicar elementos físicos.
El botón mecánico conserva ventajas claras en instalaciones de uso intensivo o entornos donde la confirmación física es especialmente importante. Un diseño táctil debe ofrecer una respuesta inequívoca al usuario: iluminación persistente, cambio de color, sonido autorizado o una combinación de estos recursos. Si el pasajero no sabe si su llamada ha quedado registrada, la interfaz genera repetición de pulsaciones y avisos de mantenimiento que no necesariamente corresponden a un fallo de la maniobra.
Un error frecuente consiste en cambiar pulsadores convencionales por un frontal táctil sin revisar cómo se resuelve la llamada de alarma, la apertura de puertas u otros mandos críticos. La continuidad funcional debe prevalecer sobre la uniformidad estética.
Opciones de pantalla e interfaz de usuario
La interfaz puede ir desde un botón táctil iluminado hasta una pantalla LCD integrada. Elegir una pantalla mayor no siempre mejora la experiencia: la información debe poder leerse con rapidez dentro de una cabina en movimiento y bajo diferentes condiciones de luz.
Indicadores simples y pantallas de planta
Un panel puede limitarse a mostrar la planta actual, la dirección de marcha y flechas de subida o bajada. Es una solución apropiada cuando el objetivo es renovar el indicador manteniendo mandos de cabina separados.
Las pantallas LCD permiten mostrar más contenido, como estado de puertas, avisos de servicio, pictogramas o mensajes configurables. Antes de adquirirlas, hay que comprobar:
- Dimensiones del hueco disponible en el panel de cabina.
- Tipo de montaje, profundidad y sistema de fijación.
- Tensión de alimentación nominal y consumo.
- Interfaz con la maniobra o placa adaptadora necesaria.
- Visibilidad con luz directa o iluminación intensa de cabina.
- Idioma, símbolos y configuración de mensajes.
- Posibilidad real de actualizar parámetros y quién puede hacerlo.
Cuando el sistema existente utiliza una interfaz concreta, una pantalla LCD para panel de ascensor compatible con sistema Monarch solo debe considerarse tras verificar modelo, conexiones, alimentación y versión de la maniobra. La compatibilidad de aspecto físico no demuestra compatibilidad de comunicaciones.
Diseño de los mandos
Una interfaz clara separa las funciones por uso: selección de planta, operación de puertas, alarma, información de posición y funciones restringidas. Los iconos deben ser reconocibles y mantener una jerarquía visual consistente.
Para ascensores con control de acceso, el panel puede incluir lectores, teclados, selección de destinos o autorizaciones por planta. En estos casos, se debe definir qué sucede cuando falla el lector o se interrumpe la comunicación: por ejemplo, qué plantas permanecen accesibles y cómo se mantiene la evacuación o el servicio de emergencia conforme al diseño de la instalación.
Evite sobrecargar la pantalla con publicidad, mensajes largos o animaciones. La información operacional relevante debe seguir siendo visible y entendible, especialmente la planta, el sentido de marcha y la confirmación de la orden.
Síntomas habituales de avería en paneles táctiles
Un panel que no responde no siempre está averiado. La causa puede estar en la alimentación, el conector, la masa, el bus, una entrada de maniobra o la configuración. Diagnosticar por síntomas ayuda a acotar la revisión, pero no sustituye las comprobaciones seguras del personal cualificado.
| Síntoma | Causas posibles que conviene revisar |
|---|---|
| Una zona no registra el toque | Sensor deteriorado, humedad, suciedad, daño de la superficie, fallo de canal o conexión local |
| Ninguna zona responde | Falta de alimentación, desconector flojo, fallo de placa, comunicación interrumpida o bloqueo del controlador |
| Pulsaciones intermitentes | Vibración, cable dañado, interferencia, condensación, mala conexión o sensibilidad mal ajustada |
| Llamadas fantasma | Contaminación de la superficie, humedad, daño interno, mala puesta a tierra o interferencia eléctrica |
| La iluminación funciona, pero no hay llamada | La alimentación visual puede estar presente mientras falla la señal, el bus o la entrada de mando |
| Pantalla encendida sin datos correctos | Error de comunicación, parámetros incompatibles, conector invertido o fallo del controlador |
| La pantalla se reinicia | Caída de tensión, consumo no previsto, conexión deficiente o avería electrónica |
| Respuesta lenta | Saturación de comunicaciones, configuración, fallo incipiente o interacción anómala con el cuadro |
Antes de sustituir el panel, documente el comportamiento: qué funciones fallan, si la anomalía aparece en una sola cabina o varias, cuándo sucede y si coincide con vibración, humedad, limpieza o trabajos recientes. Esta información reduce el riesgo de pedir un repuesto incorrecto.
La revisión debe incluir el estado de conectores, pines, cables flexibles, bornes, blindajes y referencias de tensión indicadas por el fabricante. No se debe limpiar una superficie táctil con productos agresivos ni aplicar líquidos directamente sobre ella, porque pueden dañar capas protectoras, adhesivos o circuitos.
También conviene diferenciar entre una pulsación fantasma y una orden procedente de otra entrada. El registro de eventos de la maniobra, si existe, puede ayudar a establecer si el controlador está recibiendo una orden desde el panel o si el problema se encuentra aguas abajo.
Compatibilidad con el controlador y las comunicaciones
La compatibilidad es el punto de mayor riesgo al sustituir un panel táctil. Dos placas que tienen el mismo tamaño, número de teclas o conector similar pueden no funcionar entre sí.
Compruebe siempre estos aspectos antes de comprar o instalar:
- Fabricante, referencia exacta y revisión del panel actual.
- Marca, modelo y versión del cuadro de maniobra.
- Esquema eléctrico disponible y función de cada pin.
- Tensión, polaridad, corriente y protección eléctrica.
- Tipo de interfaz: entradas discretas, matriz, CAN, RS-485 u otro sistema especificado.
- Protocolo de comunicación, dirección de dispositivo y parámetros configurables.
- Número de paradas, distribución de botones y funciones auxiliares.
- Compatibilidad con indicadores, gong, flechas, control de acceso y voz.
- Requisitos de software, programación o herramientas de puesta en marcha.
- Necesidad de placa adaptadora, cable específico o firmware compatible.
En equipos de varias generaciones, la sustitución directa puede no ser viable aunque el frontal sea parecido. Puede ser necesario conservar parte de la electrónica existente, montar un adaptador o modernizar conjuntamente el controlador y la botonera.
Para una reposición basada en placas de pulsadores, conviene contrastar la referencia con las conexiones y la aplicación prevista. Una placa de botón táctil ID 3300 para ascensor puede ser relevante cuando coincide con el sistema instalado, pero el nombre comercial no sustituye la verificación técnica. Del mismo modo, una placa táctil 3300-3600 para botones de ascensor debe validarse frente al modelo, cableado y configuración de la instalación concreta.
No asuma que un repuesto “universal” podrá intercambiarse con un panel propietario. En particular, una pantalla y una botonera pueden pertenecer a subsistemas distintos y requerir conectividad independiente.
Accesibilidad y operación de emergencia
La modernización de un panel debe mantener o mejorar la usabilidad para personas con discapacidad visual, motora, auditiva o cognitiva. La tecnología táctil no elimina la necesidad de una interfaz perceptible, localizable y comprensible.
En España, la aplicación de requisitos de accesibilidad y seguridad depende del tipo de intervención, del ascensor y de la normativa exigible al proyecto. Para una actuación concreta, deben revisarse los requisitos del marco reglamentario aplicable y las normas armonizadas o técnicas que correspondan, incluidas las relativas a accesibilidad como EN 81-70 cuando proceda.
En la práctica, revise como mínimo:
- Identificación clara de plantas y funciones.
- Contraste suficiente entre mandos, símbolos y fondo.
- Señal visual y, cuando corresponda, acústica de confirmación.
- Posibilidad de localizar y usar funciones esenciales.
- Altura y disposición accesibles de los mandos.
- Información de posición y sentido de desplazamiento perceptible.
- Integración correcta de alarma, comunicación bidireccional y señalización asociada.
- Operación definida ante fallo de pantalla, red de datos o control de acceso.
Un frontal completamente liso puede ser difícil de utilizar para una persona que necesita referencias táctiles. Dependiendo del diseño y del marco aplicable, puede ser necesario conservar o incorporar referencias físicas, numeración en relieve, Braille u otras ayudas. No debe darse por hecho que una interfaz digital cumple por sí sola las exigencias de accesibilidad.
Los mandos de emergencia no deberían depender de una interfaz compleja que pueda quedar inutilizada por un fallo de pantalla o de software. La arquitectura debe contemplar el comportamiento de fallo y la continuidad de las funciones exigidas.
Planificación de una adaptación o modernización
Una modernización bien planteada empieza por una auditoría técnica, no por la selección del acabado. Determine primero qué se quiere resolver: averías recurrentes, renovación visual, control de acceso, accesibilidad, información al usuario o sustitución de un sistema sin soporte.
Datos que conviene recopilar
Antes de solicitar un repuesto o elaborar una propuesta, reúna fotografías nítidas del frontal, etiquetas, conectores y cuadro de maniobra. Anote referencias, número de paradas, dimensiones del corte, tensión, distribución de mandos y anomalías observadas.
También debe identificarse el alcance de la actuación:
- Sustitución de una placa o pulsador concreto.
- Renovación del panel de cabina conservando el controlador.
- Actualización de pantallas e indicadores.
- Incorporación de control de acceso.
- Modernización completa de botoneras, cableado y maniobra.
Cuanto mayor sea el alcance, más importante es revisar la documentación del fabricante del sistema y preparar una estrategia de reversión. No retire componentes funcionales ni modifique cableados críticos sin disponer de esquemas, identificación de conductores y un método de validación posterior.
Errores que encarecen la intervención
El error más habitual es elegir por dimensiones visibles. Un panel puede encajar en el corte de la cabina y aun así requerir un protocolo distinto, una tensión no disponible o programación que el sistema actual no admite.
Otros problemas habituales son pedir solo la placa sin el cable compatible, olvidar las holguras de montaje, no prever la fijación tras una nueva abertura, mezclar componentes de distintas revisiones o no confirmar cómo quedarán las funciones de puerta y alarma.
En edificios con alta rotación de usuarios, valore además la disponibilidad futura de la referencia, la facilidad de sustitución de elementos vulnerables y la posibilidad de diagnosticar fallos sin desmontar toda la botonera. Kelevator trabaja con repuestos multimarcas para importadores, distribuidores, mantenedoras, empresas de modernización y compradores OEM; para una compra B2B, aportar la referencia completa y las imágenes de conexiones ayuda a contrastar la adecuación del componente.
Pruebas después de la instalación
Las pruebas deben confirmar tanto el funcionamiento del panel como la interacción con el ascensor. Una pantalla encendida o un icono iluminado no demuestra que las órdenes estén llegando correctamente al controlador.
Tras la instalación, el personal competente debe verificar, de acuerdo con el procedimiento aplicable a la instalación:
- La fijación mecánica, el acabado del frontal y la ausencia de bordes o interferencias.
- La alimentación, polaridad, protecciones y ausencia de calentamiento anómalo.
- La respuesta individual de cada planta y función de puerta.
- La indicación de orden registrada, planta, dirección y estado de puertas.
- La comunicación estable con la maniobra durante varios ciclos.
- La ausencia de toques falsos, reinicios o pérdida de respuesta.
- La operación de alarma y los elementos de emergencia relacionados.
- La accesibilidad visual, táctil y acústica prevista.
- El comportamiento ante reinicio del cuadro o recuperación de alimentación.
- La actualización de esquemas, referencias y registro de la intervención.
No dé por terminada la puesta en marcha después de una única llamada de prueba. Algunas incidencias aparecen con el movimiento de cables, cambios de iluminación, vibración de cabina o actividad simultánea de otros dispositivos conectados al bus.
Preguntas frecuentes
¿Puede instalarse un panel táctil en cualquier ascensor?
No necesariamente. Deben coincidir la alimentación, señales, protocolo, espacio de montaje y configuración de la maniobra. En algunos casos será necesaria una interfaz adaptadora o una modernización de mayor alcance.
¿Por qué el panel se ilumina, pero no selecciona plantas?
La iluminación y la señal de llamada pueden usar circuitos distintos. Revise la comunicación, el conector de señales, la asignación de entradas, la configuración y la alimentación de la electrónica de control.
¿Se puede reparar una botonera táctil?
Depende del defecto y de la disponibilidad de componentes. Problemas de conectores, cableado o montaje pueden resolverse sin sustituir el conjunto. Una superficie dañada, sensores integrados o electrónica encapsulada pueden hacer más razonable reemplazar la placa o el panel completo.
¿Es obligatorio mantener botones físicos?
No existe una respuesta única para todos los casos. La solución debe cumplir los requisitos de seguridad, accesibilidad y diseño aplicables a la instalación. Los mandos esenciales requieren una operación fiable y una señalización clara incluso ante incidencias previsibles.
La elección de un panel táctil debe partir de la compatibilidad y la función, no solo del diseño. Documente la instalación existente, confirme referencias y comunicaciones, y planifique las pruebas antes de retirar el panel actual.
