La polea de tracción de un ascensor transmite el par de la máquina a los elementos de suspensión mediante el rozamiento controlado entre sus ranuras y los cables de acero o las correas de acero recubiertas. Su estado condiciona directamente la capacidad de tracción, el desgaste de la suspensión, la regularidad de marcha y el nivel de ruido.
Al buscar una elevator traction sheave o polea de tracción para sustituir una existente, no basta con igualar el diámetro exterior. Hay que identificar el perfil y número de ranuras, el diámetro primitivo, la interfaz con el eje, el material, el sentido de montaje y, sobre todo, la compatibilidad con la máquina y el sistema de suspensión. Una polea aparentemente similar puede generar deslizamiento, desgaste acelerado o esfuerzos desiguales si no reproduce esas condiciones.
Cómo funciona una polea de tracción
La máquina de tracción hace girar la polea, y las ranuras guían los cables o correas que conectan la cabina y el contrapeso. El movimiento se transmite por adherencia: no se trata de un engranaje ni de una unión rígida, sino del equilibrio entre la fricción disponible, los ángulos de arrope y las tensiones de ambos ramales.
Para que este sistema trabaje correctamente, las ranuras deben:
- Mantener cada cable o correa en una posición estable.
- Proporcionar adherencia suficiente en las condiciones de carga previstas.
- Repartir la carga de forma equilibrada entre todos los elementos de suspensión.
- Evitar presiones de contacto excesivas que acorten la vida útil de cables, correas o recubrimientos.
- Permitir la evacuación razonable de contaminantes sin convertir la ranura en una superficie deslizante.
La geometría de la polea y el estado de las ranuras forman parte del diseño de tracción de la instalación. Por ello, el rectificado o la sustitución no deben decidirse únicamente por una marca visible de uso: hay que valorar el conjunto de máquina, suspensión, tensiones y maniobra.
Aplicaciones con cables de acero y correas de acero
Aunque ambos sistemas dependen de la tracción, una polea para cables y una destinada a correas no son intercambiables. Cambian la superficie de contacto, el perfil de la garganta, el comportamiento ante la presión y los criterios de inspección.
| Aspecto | Cables de acero | Correas de acero recubiertas |
|---|---|---|
| Elemento de suspensión | Varios cables redondos | Correas planas con cordones de acero internos |
| Zona de contacto | Garganta individual para cada cable | Canal o perfil adaptado al ancho y geometría de la correa |
| Desgaste que vigilar | Redondeo, apertura, pulido o surcos irregulares | Daño del recubrimiento, marcas de bordes, desgaste del perfil y contaminación |
| Riesgo de una polea incorrecta | Reparto desigual de carga, deslizamiento o deterioro del cable | Daño prematuro de la correa, guiado deficiente o pérdida de adherencia |
| Dato decisivo al comprar | Diámetro y perfil de cable, número y paso de ranuras | Referencia exacta de correa y perfil de polea compatible |
En ascensores con tecnología de correas, conviene contrastar la identificación de la máquina y de la suspensión con la documentación técnica aplicable. El ancho nominal por sí solo no confirma que dos correas, y por extensión sus poleas, sean compatibles.
Para sistemas que requieran este tipo de componente, resulta útil comparar la geometría y la referencia de una polea de tracción para correa de acero con los datos obtenidos directamente de la instalación. La referencia comercial nunca sustituye la comprobación dimensional y funcional.
Perfiles de ranura y condiciones de tracción
La ranura determina cómo se apoya el elemento de suspensión y cuánta adherencia puede desarrollarse. En cables de acero son habituales las gargantas en U, las configuraciones con entalla o corte inferior y otros perfiles definidos por el fabricante de la máquina. El nombre del perfil no basta para validar un recambio: pequeñas diferencias de radio, profundidad, ángulo o acabado alteran el contacto.
Qué ocurre cuando cambia la geometría
Una garganta más abierta puede reducir el apoyo lateral y favorecer el patinaje. Una ranura demasiado cerrada, profunda o agresiva puede aumentar la presión y acelerar el desgaste del cable. Si unas ranuras están más desgastadas que otras, determinados cables soportarán más carga, lo que deja de ser un problema aislado de la polea y pasa a afectar a todo el sistema de suspensión.
En correas, el perfil debe sostener y guiar el conjunto sin concentrar el esfuerzo sobre aristas o zonas no previstas. El material de la polea, el estado superficial y la limpieza tienen una relevancia especial porque los depósitos de lubricante, polvo o partículas pueden modificar el comportamiento de la interfaz.
La tracción no se corrige con una única medida
La adherencia disponible depende de varios factores que deben evaluarse conjuntamente:
- Perfil, acabado y desgaste de las ranuras.
- Tipo, diámetro o sección del elemento de suspensión.
- Ángulo de arrope y recorrido del sistema.
- Tensión y reparto de carga entre cables o correas.
- Contaminación por aceite, grasa, polvo, óxido o productos de limpieza.
- Estado de las poleas de desvío, rodillos y otros componentes en contacto.
- Condiciones de carga y los ajustes propios de la instalación.
Un error común es atribuir un deslizamiento exclusivamente a una polea pulida. Antes de sustituirla, conviene descartar tensiones mal equilibradas, contaminación, desgaste de las correas o cables, y cambios no documentados en piezas de suspensión.

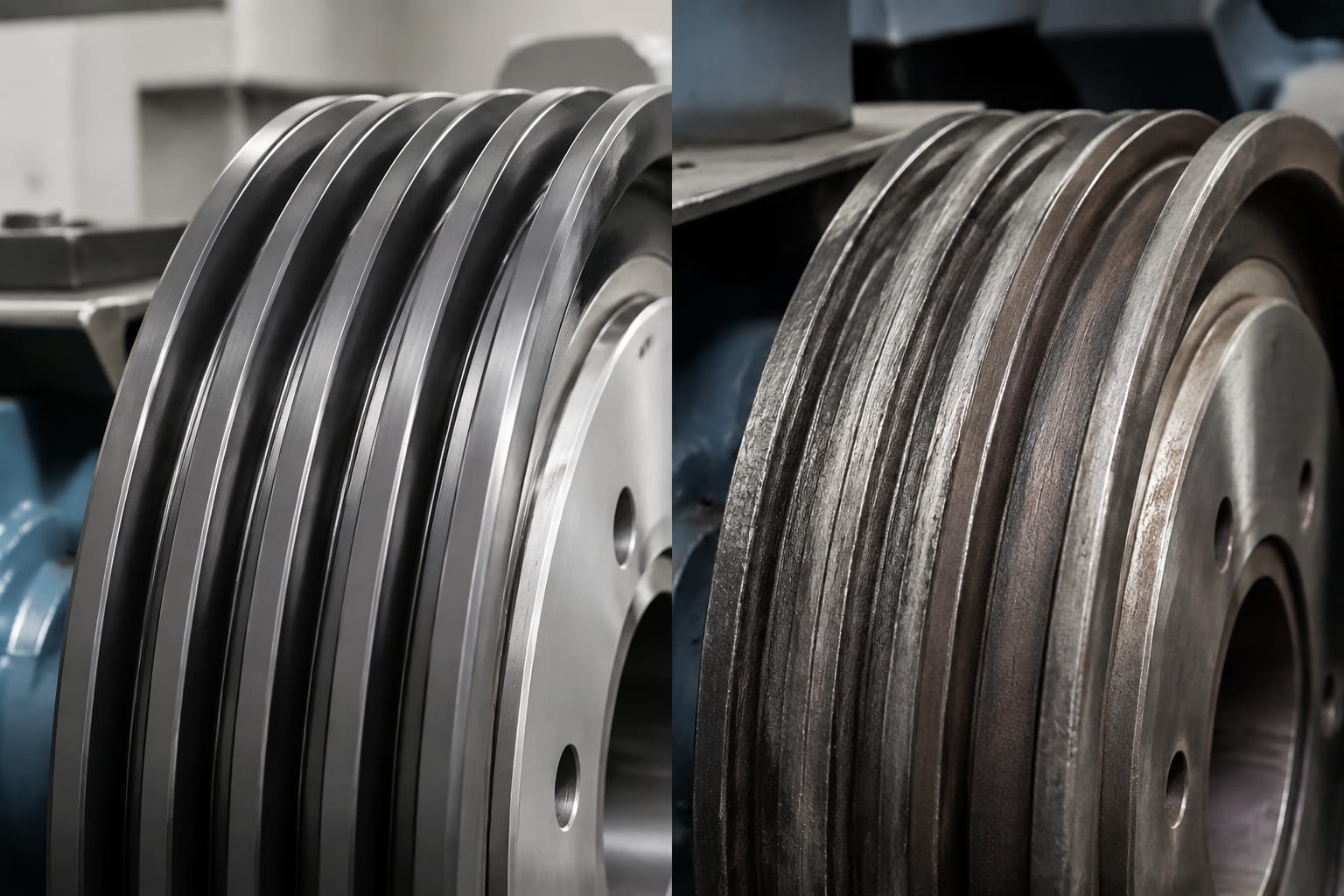

Señales de desgaste de la polea y las correas
La inspección visual ayuda a detectar anomalías, pero debe complementarse con mediciones y con los criterios del fabricante de la máquina. No existe una profundidad de desgaste universal que permita declarar apta o no apta cualquier polea.
En una polea de cables, revise especialmente:
- Ranuras pulidas o brillantes, con indicios de reducción de adherencia.
- Perfil redondeado, abierto o deformado respecto a una zona de referencia válida.
- Diferencias visibles entre gargantas consecutivas.
- Surcos, picaduras, corrosión, rebabas o desconchados.
- Marcas de roce fuera de la zona de apoyo prevista.
- Depósitos de aceite, grasa o partículas compactadas.
- Polvo metálico o desgaste anómalo asociado a los cables.
En instalaciones con correas, busque además:
- Desgaste no uniforme del recubrimiento.
- Marcas longitudinales, pellizcos, rozaduras de borde o daños localizados.
- Residuos adheridos en los canales de la polea.
- Correas que no se asientan de manera uniforme.
- Diferencias de aspecto entre correas del mismo conjunto.
Los ruidos repetitivos, vibraciones, cambios en la nivelación o señales de patinaje son síntomas que justifican una revisión, pero no identifican por sí solos la causa. Sustituir una polea sin estudiar el elemento de suspensión puede trasladar el problema al recambio nuevo.

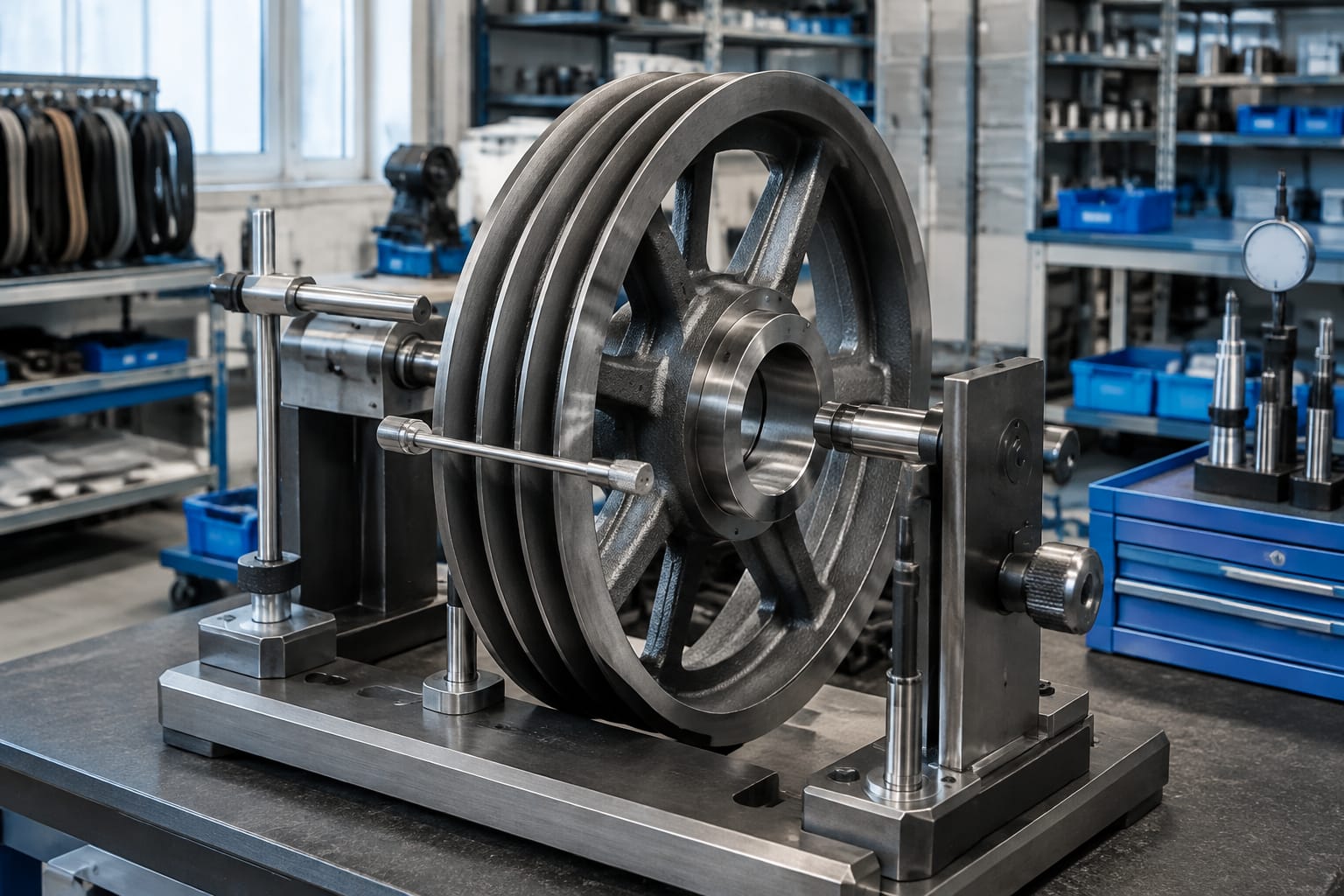

Medir diámetro, ranuras e interfaz del eje
Una solicitud de compra útil debe combinar fotos legibles, referencias existentes y un plano de cotas. Medir la pieza desmontada es preferible; si se toman medidas instalada, hay que indicar qué dimensiones son estimadas y cuáles se han comprobado.
Datos mínimos para identificar una polea
| Medida o dato | Qué comprobar | Por qué importa |
|---|---|---|
| Diámetro exterior | Diámetro máximo de la polea | Distingue familias de piezas, pero no define por sí solo la tracción |
| Diámetro primitivo | Diámetro de trabajo indicado por el fabricante o plano | Afecta a la velocidad periférica y al comportamiento de la suspensión |
| Número de ranuras | Total de gargantas o canales funcionales | Debe coincidir con el número y disposición de cables o correas |
| Paso entre ranuras | Distancia centro a centro | Evita desalineación con la suspensión y otras poleas |
| Perfil de garganta | Radio, ángulos, profundidad y entalla, si existe | Determina el contacto y la adherencia |
| Ancho útil | Especialmente relevante en correas | Confirma el apoyo y guiado correctos |
| Anchura total y cubo | Espesor de llanta, longitud y posición del buje | Comprueba el encaje en la máquina |
| Taladro y eje | Diámetro, forma, chavetero, estriado o cono | Define la unión mecánica con el eje |
| Fijación | Chaveta, tornillería, tuerca, anillo u otro sistema | Evita incompatibilidades de montaje |
| Referencias | Máquina, polea, suspensión y ascensor | Permite contrastar la configuración original |
Use instrumentos adecuados y registre las unidades. En España es habitual documentar en milímetros, pero conviene conservar cualquier medida original en pulgadas cuando figura así en planos o referencias de un fabricante, sin convertirla de forma aproximada.
Para verificar el perfil de una ranura de cable, pueden emplearse galgas específicas. Un calibre corriente permite medir anchos y profundidades accesibles, pero no siempre reproduce el radio efectivo ni detecta de forma fiable una entalla. Las fotos deben mostrar la cara de las ranuras, el taladro, el chavetero, el lateral y la placa de identificación de la máquina cuando sea accesible.
Errores de medición frecuentes
No confunda el diámetro exterior con el diámetro primitivo. Tampoco tome el ancho total de la pieza como si fuese el ancho de trabajo, ni mida una sola garganta para asumir que todas son iguales. En poleas gastadas, medir únicamente la zona más conservada puede ocultar una diferencia relevante entre ranuras.
La forma del eje merece atención especial. Dos taladros de igual diámetro pueden no ser compatibles si cambia la posición o tamaño del chavetero, el cono, la longitud de acoplamiento o el método de retención.
Comprobar compatibilidad con máquina y suspensión
La sustitución debe respetar la configuración de la máquina, no solo las dimensiones de la pieza anterior. La mejor comprobación combina la documentación técnica de la instalación con la inspección física de los componentes retirados.
Confirme, como mínimo:
- Marca, modelo y referencia de la máquina de tracción.
- Tipo de suspensión: cable de acero o correa, junto con su referencia y sección.
- Número de cables o correas, su disposición y el recorrido.
- Diámetro primitivo, número, paso y perfil de ranuras.
- Taladro, chavetero, posición del cubo y sistema de fijación.
- Sentido de montaje y cualquier elemento integrado, como bridas o protecciones.
- Compatibilidad con las poleas de desvío y el resto del sistema.
- Requisitos del fabricante sobre sustitución conjunta de polea y suspensión.
No debe suponerse que una polea de una versión próxima de la misma máquina sea válida. Variaciones de capacidad, velocidad, suspensión, modernizaciones previas o revisiones de fabricación pueden modificar la referencia correcta.
Como punto de partida para configuraciones de cable, puede revisarse una polea de tracción de acero para ascensor, siempre contrastando sus medidas y aplicación con la máquina real. En equipos con correas de determinados sistemas Otis, una polea de tracción para correas de acero Otis puede servir para orientar la identificación, pero la aceptación debe basarse en la referencia técnica correspondiente.
Planificar la sustitución y la manipulación
Una polea de tracción es un componente de seguridad funcional dentro de un sistema que exige procedimientos de mantenimiento cualificados. La planificación debe contemplar el estado de cables o correas, el acceso a la máquina, los medios de elevación, el desmontaje y los ajustes posteriores.
Antes de intervenir:
- Revise las instrucciones vigentes del fabricante de la máquina y de la suspensión.
- Determine si los cables o correas deben sustituirse a la vez según su condición y compatibilidad.
- Compruebe la disponibilidad de útiles de desmontaje, medios de izado y elementos de fijación correctos.
- Identifique pares de apriete, métodos de bloqueo y requisitos de alineación aplicables.
- Mantenga las superficies de contacto limpias y protegidas frente a golpes o contaminación.
- Registre las referencias y cotas de la pieza retirada antes de desecharla.
No reutilice automáticamente una chaveta, una tuerca, una fijación o un elemento de bloqueo si el procedimiento aplicable exige su renovación. Tampoco aplique lubricantes o tratamientos de superficie a las gargantas sin una indicación expresa del fabricante: modificar la fricción puede perjudicar la tracción.
Para compradores B2B, el pedido debería incorporar una ficha de identificación con fotografías, medidas críticas, referencia de máquina, tipo de suspensión y cantidad requerida. Kelevator suministra recambios multimarca para importadores, distribuidores, empresas conservadoras, modernizadoras y compradores OEM; aportar esos datos reduce el riesgo de comparar piezas por apariencia en lugar de por su aplicación real.
Inspección tras la instalación
Tras montar la polea, la validación no termina al comprobar que gira. Debe verificarse que el sistema trabaja de forma alineada, limpia y equilibrada conforme al procedimiento técnico aplicable.
La inspección posterior debe incluir:
- Confirmación de fijación, bloqueo y posición axial de la polea.
- Alineación visual de cables o correas con las gargantas y poleas relacionadas.
- Asentamiento uniforme de cada elemento de suspensión.
- Ausencia de roces en bridas, protecciones, cubiertas o estructuras cercanas.
- Comprobación del reparto de tensión cuando el sistema y el procedimiento lo requieran.
- Observación de ruidos, vibración o desplazamientos anómalos durante las pruebas previstas.
- Revisión de que no se han dejado residuos, herramientas o contaminantes en la máquina.
Durante las primeras inspecciones programadas, conviene repetir la observación de las ranuras y de la suspensión. Una marca temprana de contacto desigual puede revelar un problema de alineación, tensión o compatibilidad antes de que se convierta en desgaste significativo.
Preguntas frecuentes
¿Se puede rectificar una polea de tracción desgastada?
Depende del diseño de la máquina, del perfil original, del desgaste, del sistema de suspensión y de las instrucciones del fabricante. Rectificar sin recuperar exactamente la geometría funcional o sin evaluar la tracción puede crear una incompatibilidad. Debe ser una decisión técnica documentada, no una reparación basada solo en el aspecto superficial.
¿Es necesario cambiar todos los cables al sustituir la polea?
No siempre, pero la decisión debe partir de la condición de los cables, de su historial y de los requisitos de la instalación. Si los cables han trabajado sobre ranuras deterioradas, pueden presentar desgaste o reparto de carga irregular. La polea nueva debe ser compatible con la suspensión que vaya a permanecer instalada.
¿Qué información permite cotizar una polea con menos errores?
La referencia de la máquina, la referencia de la polea existente, fotos claras, diámetro exterior y primitivo si está disponible, número y perfil de ranuras, medidas del taladro y chavetero, tipo de cables o correas y su disposición. Una fotografía de la placa de la máquina suele aportar un contexto decisivo.
Antes de solicitar un recambio, reúna esos datos y compárelos con la documentación de la máquina y de la suspensión. Con una identificación completa, la selección de la polea de tracción deja de ser una aproximación dimensional y pasa a ser una decisión de compatibilidad técnica.
