El escalator equipment o equipo de escalera mecánica comprende los conjuntos mecánicos, eléctricos y de seguridad que desplazan los peldaños y el pasamanos de forma sincronizada. Los elementos que más condicionan la disponibilidad y la seguridad son la cadena de peldaños, las guías, el accionamiento, los frenos, el pasamanos, el cuadro de control y los sensores.
Para mantener una instalación fiable no basta con sustituir la pieza que presenta un fallo visible. Es necesario localizar la causa de desgaste, verificar las referencias y configuraciones del fabricante, y revisar los componentes relacionados. Una cadena fuera de tolerancia, por ejemplo, puede acelerar el desgaste de ruedas, guías, peines y transmisión.

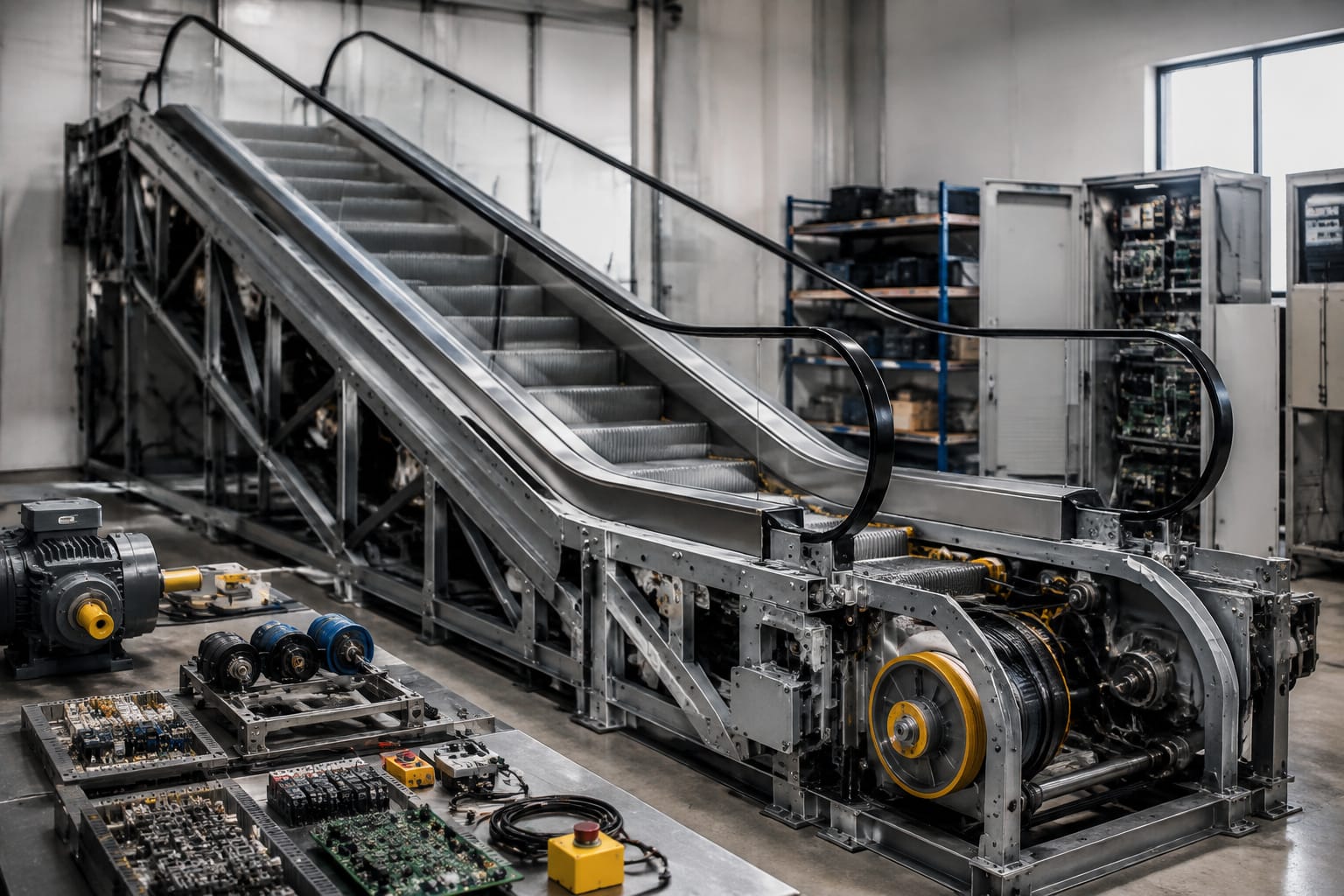

Principales sistemas de una escalera mecánica de un vistazo
Una escalera mecánica se puede analizar en seis sistemas que trabajan de forma coordinada. Esta división ayuda tanto a planificar inspecciones como a delimitar correctamente una solicitud de recambio.
| Sistema | Función principal | Componentes habituales | Consecuencia de un fallo |
|---|---|---|---|
| Transporte de pasajeros | Mover los peldaños en circuito cerrado | Peldaños, cadena, ejes, ruedas, carriles | Movimiento irregular, ruido, pérdida de geometría |
| Entrada y salida | Guiar el acceso de los usuarios | Placas de peine, faldillas, placas de suelo | Riesgo de atrapamiento o daño en peldaños |
| Pasamanos | Acompañar el desplazamiento del usuario | Banda, rodillos, ruedas motrices, tensores | Desincronización, deslizamiento o parada de seguridad |
| Accionamiento | Generar y transmitir el movimiento | Motor, reductor, cadenas, ruedas dentadas, variador | Parada completa, tirones o sobrecalentamiento |
| Frenado | Detener y retener la escalera | Freno principal, freno auxiliar, bobinas, contactos | Distancia de parada incorrecta o indisponibilidad |
| Control y seguridad | Supervisar condiciones de funcionamiento | Controlador, relés, interruptores, sensores | Paradas recurrentes, protección incompleta o diagnóstico erróneo |
La arquitectura concreta cambia según la marca, el modelo, la inclinación y el uso previsto de la instalación. Por ello, un componente con un aspecto similar no debe considerarse equivalente sin contrastar la documentación técnica y la referencia aplicable.

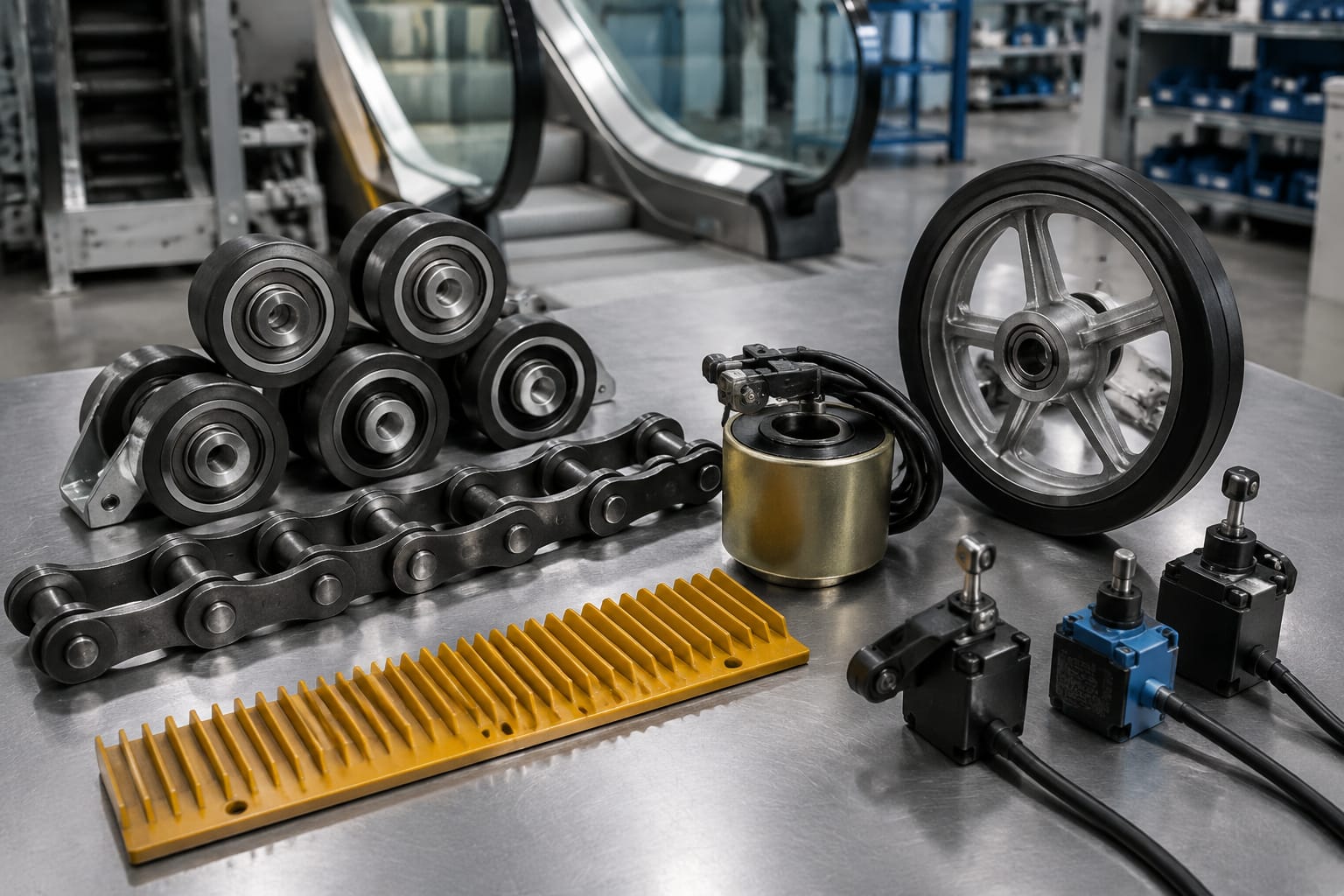

Peldaños, cadenas, guías y placas de peine
El conjunto de peldaños constituye la superficie de transporte. Cada peldaño incorpora ruedas y ejes que discurren por las guías del bastidor, mientras la cadena de peldaños transmite el movimiento desde la rueda motriz. El trazado de las guías asegura que los peldaños formen una superficie escalonada en el tramo inclinado y se aplanen en los embarques.
Peldaños y ruedas
Los peldaños deben conservar su geometría, sus nervios antideslizantes y la unión correcta con la cadena. Las ruedas, tanto principales como auxiliares según el diseño, deben girar sin holguras anómalas, agarrotamiento ni deterioro de su banda de rodadura.
Durante una inspección conviene comprobar:
- Fisuras, deformaciones o daño en los dientes de engrane del peldaño.
- Ruido repetitivo que aparece siempre en la misma posición del circuito.
- Giro libre de las ruedas y desgaste irregular de su recubrimiento.
- Holgura en los ejes o en los puntos de fijación de la cadena.
- Diferencias de altura, nivel o separación entre peldaños consecutivos.
Sustituir únicamente una rueda deteriorada puede ser adecuado cuando el resto del conjunto está dentro de tolerancia. Sin embargo, si el desgaste se repite en un tramo, hay que revisar también la alineación de las guías, el estado de la cadena y la presencia de suciedad o lubricación inadecuada.
Cadena de peldaños y ruedas dentadas
La cadena soporta una carga cíclica importante y trabaja con ruedas dentadas, tensores y dispositivos de supervisión. La elongación progresiva, la corrosión, los bulones desgastados o los eslabones rígidos afectan al engrane y a la regularidad del desplazamiento.
Las mediciones de paso y elongación deben hacerse según el procedimiento del fabricante. No es prudente determinar la sustitución solo por una apreciación visual o por el número de años de servicio. También debe verificarse que la cadena nueva tiene el paso, la anchura, el tipo de rodillo, la orientación y los eslabones de unión previstos para esa escalera.
Un error frecuente es montar una cadena aparentemente compatible sin confirmar la rueda dentada asociada. La combinación de una cadena y un piñón con perfiles o pasos distintos puede producir cargas concentradas, ruido y desgaste acelerado desde el primer ciclo de funcionamiento.
Guías, carriles y placas de peine
Las guías o carriles conducen las ruedas de los peldaños. Deben mantenerse limpios, correctamente fijados y sin discontinuidades que golpeen las ruedas. Las acumulaciones de grasa endurecida, partículas metálicas o residuos en las zonas de transición merecen atención porque pueden ocultar un problema mecánico.
Las placas de peine cierran el espacio entre el suelo fijo y los peldaños. Sus dientes deben engranar correctamente con las ranuras del peldaño, sin contacto forzado ni separación excesiva. Una placa dañada, floja o desalineada puede provocar atrapamientos, activar dispositivos de seguridad o dañar el borde de los peldaños.
Componentes de accionamiento y tensado del pasamanos
El pasamanos debe desplazarse a una velocidad coherente con la de los peldaños y permanecer correctamente guiado a lo largo de la balaustrada. No es un elemento meramente estético: participa directamente en la estabilidad del usuario durante el trayecto.
El sistema suele incluir una banda de pasamanos, rodillos de apoyo, guías, un mecanismo de arrastre, elementos de presión y un tensor. Dependiendo del modelo, la transmisión puede realizarse mediante ruedas de fricción, cadenas, correas u otros conjuntos específicos.
Los síntomas que justifican una revisión incluyen:
- El pasamanos avanza visiblemente más despacio o más deprisa que los peldaños.
- Hay deslizamiento, vibración, golpes o ruido en la zona de accionamiento.
- La banda presenta brillo anormal, grietas, endurecimiento, cortes o bordes degradados.
- El pasamanos se desplaza lateralmente o roza de forma continuada.
- Se producen paradas por el dispositivo de supervisión de velocidad o movimiento.
La tensión debe ajustarse siguiendo el valor y el método prescritos para el modelo. Una tensión insuficiente favorece el patinaje; una tensión excesiva puede cargar innecesariamente la banda, los rodamientos y el mecanismo de arrastre. Tampoco conviene aplicar productos de limpieza o acondicionadores no autorizados: algunos alteran la fricción de la superficie o afectan a los materiales de la banda.
Cuando se sustituye el pasamanos, hay que confirmar el perfil, el desarrollo, el acabado, el sentido de montaje y la compatibilidad con las guías y las entradas. En instalaciones con uso intensivo, revisar el estado de rodillos y guías al mismo tiempo evita que una banda nueva se deteriore prematuramente.
Frenos principales y auxiliares
Los frenos de una escalera mecánica deben detener el equipo dentro de las condiciones de diseño y mantenerlo inmovilizado cuando corresponde. El freno principal está normalmente integrado en el accionamiento y actúa al retirar la alimentación de la bobina. El freno auxiliar, también denominado adicional según el fabricante, proporciona una función de protección complementaria en determinadas condiciones de fallo.
No todos los modelos incorporan el mismo diseño ni la misma lógica de actuación. Por eso, la selección de componentes de frenado exige más rigor que una simple coincidencia de tensión o apariencia exterior.
Freno principal
El freno principal puede incorporar zapatas, discos, muelles, palancas, electroimanes, microinterruptores y mecanismos de ajuste. Los puntos de control habituales son el espesor y estado de las superficies de fricción, el recorrido, la liberación completa al arrancar y la correcta señalización de su posición.
Un freno que roza puede elevar la carga del motor, generar calor y producir paradas. Un freno que libera tarde o no aplica correctamente puede comprometer el comportamiento de parada. Cualquier ajuste debe realizarse conforme a la instrucción técnica aplicable y verificarse mediante las pruebas exigidas por el fabricante y la normativa de mantenimiento.
Freno auxiliar y su circuito
El freno auxiliar puede estar vinculado a la supervisión de velocidad, inversión de movimiento, rotura de elementos de transmisión u otras condiciones definidas por el diseño de la instalación. Sus componentes eléctricos pueden incluir bobinas electromagnéticas, módulos de control, contactos y cableado específico.
Al solicitar recambios, no basta con indicar “bobina de freno” o “placa de freno”. Conviene aportar la referencia original, el fabricante y modelo de la escalera, la identificación del accionamiento, la tensión nominal, fotografías de etiquetas y conexiones, y el motivo de sustitución.
Como ejemplos de componentes que requieren verificación específica, pueden consultarse una placa de control de freno auxiliar para escalera mecánica, una placa de freno 508 para equipos Otis o una bobina electromagnética para freno adicional. La compatibilidad de cada pieza debe confirmarse contra la configuración concreta de la instalación.
Motores, transmisiones y controladores
El accionamiento combina el motor con una transmisión mecánica y, según el equipo, un reductor, acoplamientos, cadenas o correas. El controlador gestiona el arranque, la parada, la dirección, las señales de seguridad y, en determinados diseños, modos de funcionamiento de ahorro energético.
Motor y transmisión
Un aumento de ruido, vibración, temperatura o consumo puede señalar desgaste en rodamientos, problemas de ventilación, desequilibrio mecánico, lubricación incorrecta o fricción en otro punto de la escalera. El motor no debe evaluarse de forma aislada: una carga anormal causada por el freno, la cadena o el reductor también se reflejará en el comportamiento del accionamiento.
Las comprobaciones prácticas incluyen:
- Estado de anclajes, acoplamientos y elementos antivibratorios.
- Lubricante y posibles fugas del reductor, cuando corresponda.
- Desgaste, tensión y alineación de correas o cadenas de transmisión.
- Limpieza de ventilación y ausencia de acumulación de polvo.
- Conexiones eléctricas, aislamiento y puesta a tierra según el procedimiento autorizado.
- Comparación de los parámetros de funcionamiento con los valores de referencia disponibles.
No debe modificarse el reglaje de un variador, la relación de transmisión o los parámetros del motor para compensar un fallo mecánico. Puede ocultar temporalmente el síntoma y complicar el diagnóstico posterior.
Controlador y cuadro eléctrico
El controlador recibe señales de los dispositivos de seguridad y decide si el equipo puede arrancar o debe detenerse. En una avería, registrar el código o la condición de alarma antes de reiniciar es fundamental. Los reinicios repetidos sin diagnóstico pueden eliminar datos útiles y devolver al servicio una escalera con una causa aún activa.
En los cuadros, se inspeccionan de forma periódica el estado de relés, contactores, fusibles, fuentes de alimentación, bornes, ventilación y conexiones. La sustitución de una placa electrónica requiere confirmar versión, revisiones de hardware y software, conectores, configuración y compatibilidad con el resto de la cadena de seguridad.
Interruptores de seguridad y sensores
Las escaleras mecánicas incorporan varios interruptores y sensores para detectar condiciones peligrosas o anómalas. Su número y ubicación dependen del fabricante, pero suelen supervisar áreas como los peines, el tensado de la cadena, el movimiento del pasamanos, la velocidad, la dirección, la tapa de maquinaria y el estado de los frenos.
Estos dispositivos no deben puentearse para mantener el equipo funcionando. Un interruptor que actúa de forma intermitente puede deberse a un ajuste incorrecto, vibración, desgaste mecánico, un cable dañado, humedad, suciedad o un problema real en el conjunto que supervisa.
La metodología eficaz es comprobar primero la condición física protegida y después el circuito:
- Identificar la alarma, el interruptor afectado y el momento en que aparece.
- Asegurar y bloquear el equipo según el procedimiento de trabajo.
- Inspeccionar el componente mecánico relacionado antes de sustituir el sensor.
- Revisar accionadores, levas, fijaciones, conectores y continuidad del cableado.
- Ajustar o sustituir únicamente con la referencia y el procedimiento correctos.
- Realizar la prueba funcional y documentar el resultado antes de devolver la escalera al servicio.
La seguridad funcional depende tanto del componente como de su montaje. Un sensor correcto instalado a una distancia, orientación o punto de actuación equivocados puede no cumplir su función.
Puntos habituales de desgaste e inspección
El mantenimiento preventivo debe seguir el plan del fabricante, la intensidad de uso, el entorno y las obligaciones aplicables a la instalación. Una escalera situada en un acceso con arena, agua o alto tránsito requiere una atención distinta de otra en un entorno interior más controlado.
| Área de inspección | Indicios de desgaste o fallo | Acción de mantenimiento |
|---|---|---|
| Peldaños y ruedas | Golpes, vibración, ruido cíclico, nivel irregular | Limpiar, medir, revisar ruedas, ejes y guías |
| Cadena de peldaños | Elongación, eslabones rígidos, engrane irregular | Medir conforme al fabricante y revisar piñones y tensor |
| Peines y faldillas | Dientes rotos, roces, daños en bordes | Ajustar o sustituir componentes deteriorados |
| Pasamanos | Patinaje, grietas, desviación lateral | Revisar banda, tensión, rodillos y sistema de arrastre |
| Accionamiento | Calor, vibración, consumo elevado, fugas | Examinar motor, reductor, transmisión y freno |
| Frenos | Rozamiento, liberación incompleta, alarma de posición | Inspeccionar fricción, bobina, contactos y reglaje |
| Sensores | Paradas intermitentes o alarmas recurrentes | Comprobar causa mecánica, cableado y ajuste |
Además de las inspecciones programadas, hay señales que justifican detener el análisis rutinario y abrir una intervención específica: olor a material sobrecalentado, ruidos metálicos nuevos, desplazamiento irregular, pérdida de sincronía del pasamanos, activaciones repetidas de seguridad o daños visibles en zonas de acceso.
La limpieza también es una tarea técnica. Los residuos en el foso, en las guías, en las entradas de pasamanos o cerca del accionamiento pueden causar problemas de tracción, interferencias mecánicas y falsas activaciones. Deben utilizarse métodos y productos compatibles con los materiales y con las recomendaciones del fabricante.
Cómo comprar repuestos para escaleras mecánicas
La compra de recambios para equipos de escaleras mecánicas requiere validar la compatibilidad funcional, mecánica y eléctrica. La marca de la escalera es un punto de partida, pero rara vez basta para identificar una pieza sin ambigüedad.
Antes de pedir una oferta o confirmar un pedido, reúna esta información:
- Fabricante, modelo y número de serie de la escalera mecánica.
- Referencia exacta de la pieza retirada y fotografías legibles de sus etiquetas.
- Fotografías generales que muestren posición, fijaciones, conectores y cableado.
- Medidas relevantes: diámetro, paso, longitud, número de dientes o perfil, cuando aplique.
- Tensión, frecuencia, potencia, número de polos o datos de bobina para piezas eléctricas.
- Versión de placa, revisión, software o configuración en controladores electrónicos.
- Descripción del fallo y de los componentes asociados ya revisados.
Original, equivalente y compatibilidad
El término “equivalente” puede cubrir situaciones muy distintas. Un recambio puede ser idéntico en referencia, sustituir oficialmente a una versión anterior o ser una alternativa compatible. No conviene tratar estas opciones como intercambiables sin documentación.
Para una decisión informada, solicite que se aclare:
- Qué referencias originales cubre el repuesto.
- Qué diferencias funcionales o de instalación existen, si las hay.
- Si requiere modificación de cableado, parametrización, ajuste o accesorios adicionales.
- Qué componentes asociados deben comprobarse antes del montaje.
- Qué datos de identificación faltan para confirmar la aplicación.
En piezas de seguridad, transmisión, frenado y electrónica de control, la confirmación de compatibilidad es especialmente importante. Un error puede causar indisponibilidad, trabajos repetidos o afectar al comportamiento de un sistema de protección.
Kelevator suministra repuestos multimarca para ascensores y escaleras mecánicas a importadores, distribuidores, empresas de mantenimiento, especialistas en modernización y compradores OEM. Para una consulta técnica de recambio, entregue la información de identificación y diagnóstico anterior: reduce la incertidumbre y ayuda a comparar opciones que realmente correspondan con el equipo instalado.
Preguntas frecuentes sobre equipos de escaleras mecánicas
¿Qué piezas de una escalera mecánica se desgastan con más frecuencia?
Depende del uso y del entorno, pero son habituales el desgaste de ruedas de peldaño, cadenas, peines, rodillos y banda de pasamanos, elementos de transmisión, componentes de freno y contactos de seguridad. La sustitución debe basarse en inspección, medidas y criterios del fabricante, no solo en una frecuencia genérica.
¿Por qué se para una escalera mecánica sin que haya una avería visible?
Una parada puede ser consecuencia de un sensor de peine, un interruptor de tensión, una supervisión de pasamanos, una anomalía de freno, una condición de velocidad o un problema eléctrico intermitente. El código de fallo y el estado físico de los componentes asociados son las primeras pistas para diagnosticarla.
¿Se puede cambiar un componente de freno sin ajustar nada más?
No debería asumirse. Según el diseño, una intervención en el freno puede requerir ajuste mecánico, comprobación de contactos, verificación de liberación y pruebas de parada. Deben aplicarse siempre las instrucciones específicas del fabricante y los procedimientos de seguridad del mantenedor.
¿Qué información evita pedir un repuesto equivocado?
La referencia de la pieza retirada, la identificación completa de la escalera, fotografías de etiquetas y conexiones, y las medidas o datos eléctricos relevantes. Para placas y controladores, la versión y la configuración son tan importantes como la referencia impresa.
Una gestión eficaz del equipo de escalera mecánica combina inspección planificada, diagnóstico de la causa raíz y una identificación precisa de los repuestos. Antes de sustituir un componente crítico, contraste la referencia, la función, las conexiones y los ajustes requeridos con la documentación técnica de la instalación.
