Los componentes de un ascensor de carga deben seleccionarse por su compatibilidad exacta y por las condiciones reales de servicio, no solo por su aspecto o medidas generales. Puertas de piso, enclavamientos, contactos, rodillos y finales de carrera soportan golpes, suciedad, desalineaciones y un elevado número de ciclos derivados de las operaciones de carga.
Para acertar con los recambios de ascensores de carga conviene identificar el conjunto completo: tipo de puerta, sistema de cierre, referencia de la cerradura, tensión y esquema de conexión, posición de montaje y desgaste existente. Sustituir una pieza sin corregir la causa que la ha deteriorado puede provocar averías repetidas, paradas y riesgos de funcionamiento.
Cómo cambia el servicio de carga la elección de componentes
Un ascensor dedicado al transporte de mercancías suele trabajar en condiciones más exigentes que uno de uso predominantemente peatonal. Las cargas voluminosas, transpaletas, carros, jaulas o contenedores aumentan la probabilidad de impactos en el umbral, las hojas y los marcos. Además, las aperturas pueden ser más largas, los ciclos menos uniformes y el entorno más polvoriento o húmedo.
Esto no significa que cualquier componente reforzado sea intercambiable. La selección debe respetar el diseño de la instalación y las características del fabricante. Sin embargo, sí cambia qué aspectos merecen mayor atención:
- Resistencia mecánica de hojas, guías, patines, rodillos y puntos de anclaje.
- Capacidad de mantener la alineación de la puerta tras impactos ocasionales.
- Estado y repetibilidad del sistema de enclavamiento.
- Protección de contactos y cableado frente a polvo, vibración o enganches.
- Ajuste del cierre, especialmente cuando las hojas sufren rozamientos.
- Compatibilidad eléctrica de bobinas, contactos auxiliares, finales de carrera y maniobra.
Un error habitual consiste en pedir una pieza como “cerradura de puerta de carga” sin indicar si se trata de puerta batiente, telescópica, central o de accionamiento manual. También es insuficiente indicar únicamente la marca del ascensor: dentro de una misma marca puede haber generaciones, variantes de puerta y referencias no equivalentes.
Paneles y carriles de las puertas de carga
Las puertas de piso son una de las primeras barreras frente a impactos durante la carga y descarga. Su configuración puede incluir hojas batientes o correderas, de una o varias hojas, con diferentes sentidos de apertura y distintos acabados. Antes de sustituir un panel, hay que determinar si el problema está realmente en la hoja o si procede de una guía deformada, un rodillo gastado, una cerradura mal ajustada o un marco desplazado.
Qué comprobar en una hoja o panel
La referencia del fabricante es el dato más fiable, pero no siempre permanece legible. Cuando no está disponible, conviene documentar:
- Anchura, altura y espesor de la hoja.
- Número de hojas y tipo de apertura.
- Sentido de apertura visto desde el rellano.
- Posición de taladros, bisagras, soportes y elementos de arrastre.
- Tipo y posición de la mirilla, si existe.
- Estado de refuerzos, bordes y puntos de fijación.
- Relación entre el panel, el umbral y el marco.
No debe asumirse que una hoja con dimensiones similares funcionará correctamente. Una pequeña variación en la posición de los anclajes puede impedir que el gancho alcance el enclavamiento o generar rozamientos continuos.
Carriles, umbrales y elementos de deslizamiento
Los carriles y guías determinan el movimiento de la puerta. Un perfil desgastado, sucio o doblado puede hacer que una puerta aparentemente correcta se desplace con dureza, se quede abierta o no alcance su posición de cierre. El umbral merece una revisión específica porque acumula residuos y recibe impactos directos de las ruedas de los equipos de transporte.
Al inspeccionar estas piezas, compruebe la continuidad del perfil, la fijación al conjunto, la presencia de rebabas y el desgaste de las superficies de rodadura. Limpiar sin más no resuelve una deformación estructural; del mismo modo, sustituir solo un rodillo sobre un carril dañado acelera el desgaste del recambio.

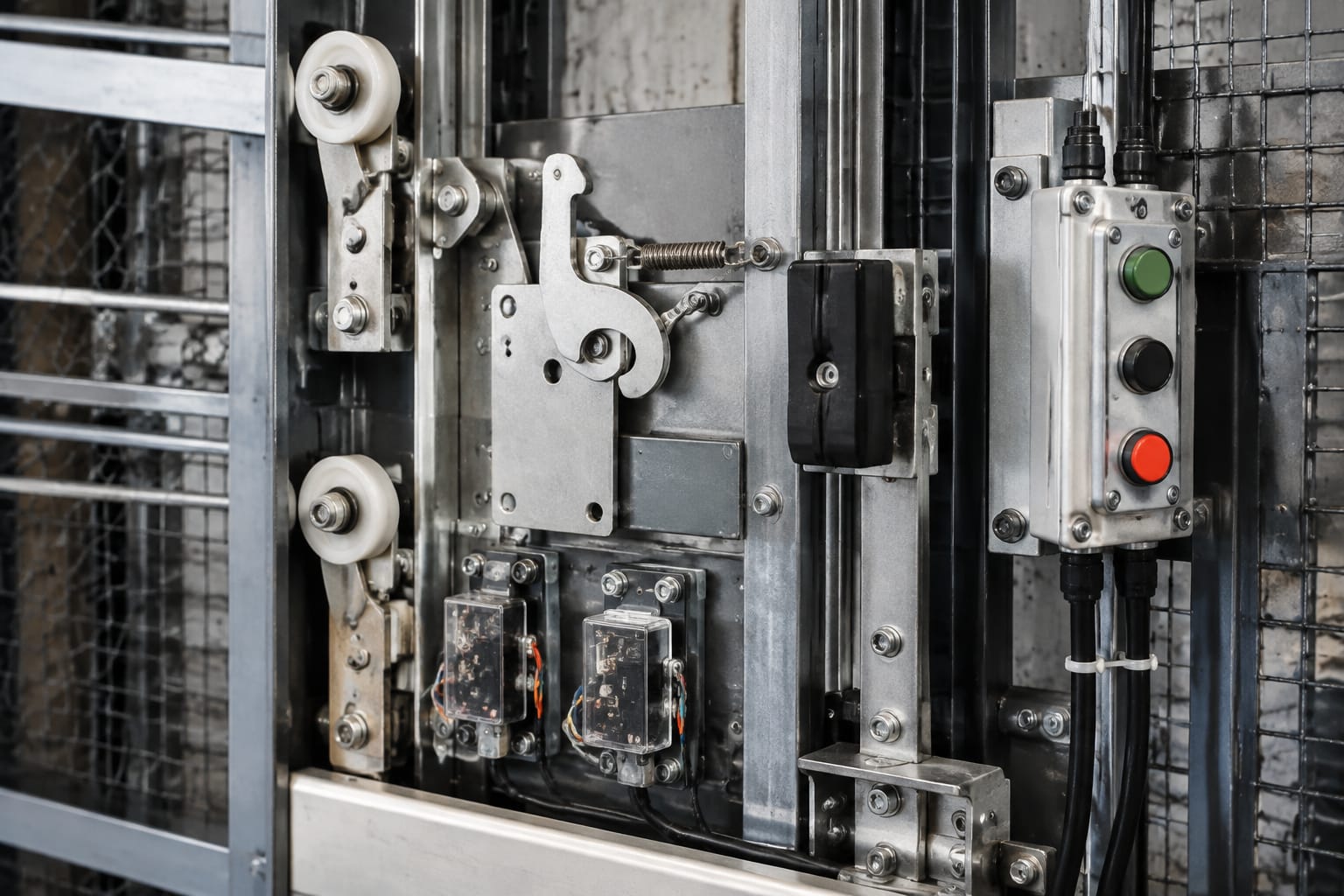

Cerraduras, ganchos y contactos de puerta
El enclavamiento de puerta de piso evita que la puerta pueda abrirse cuando la cabina no está en la planta correspondiente y contribuye a confirmar al circuito de seguridad que la puerta está cerrada y bloqueada. Por tanto, no es un componente genérico ni un punto adecuado para improvisar reparaciones.
Una cerradura de puerta puede incorporar un gancho, un resbalón, una leva de accionamiento, una bobina, uno o más contactos y elementos de ajuste. Según el sistema, algunas de estas piezas forman un conjunto y otras se suministran por separado. Antes de solicitar un recambio hay que conocer la referencia completa y confirmar qué parte presenta el defecto.
Para aplicaciones donde se necesita un conjunto de contacto y enclavamiento, puede revisarse esta [cerradura con contacto para puerta de ascensor de carga](/products/freight-elevator-door-lock-contact-switch-lift-parts-elevator-accessories/), verificando siempre dimensiones, conexión y compatibilidad con la instalación concreta.
Gancho de cierre y desgaste mecánico
El gancho debe entrar y retenerse de forma completa en su posición de cierre. Un gancho redondeado, con holgura excesiva o con una superficie de enganche deteriorada puede ocasionar fallos intermitentes. Estos fallos a veces se confunden con una avería eléctrica porque la maniobra no recibe la señal de puerta segura.
Conviene comprobar conjuntamente:
- Holgura del gancho y su eje.
- Desgaste de las caras de retención.
- Posición del cerradero o pieza receptora.
- Correcto retorno de muelles y palancas.
- Fijación del cuerpo de la cerradura.
- Alineación de la hoja con el marco al cerrar.
Los ajustes deben realizarse por personal competente y siguiendo la documentación aplicable al equipo. No es admisible compensar una puerta deformada forzando el recorrido del gancho o anulando un contacto de seguridad.
Los [ganchos de cierre para cerraduras de puerta de rellano](/products/hall-door-lock-hook-lift-accessories-elevator-spare-parts/) deben identificarse por geometría, fijación y sentido de montaje. Dos ganchos parecidos pueden tener recorridos, espesores o puntos de apoyo distintos.
Contactos eléctricos y señal de puerta segura
Los contactos de puerta transmiten al circuito de seguridad la condición necesaria para que el ascensor pueda operar. La avería puede ser eléctrica, mecánica o combinada: terminales flojos, cables fatigados, contactos quemados, humedad, suciedad, vibración o una leva que ya no alcanza su posición.
Antes de sustituir el contacto, compruebe la causa del fallo. Si la puerta llega desalineada por el desgaste de rodillos, un contacto nuevo también puede fallar prematuramente. También deben verificarse la tensión nominal, el número de polos, el tipo de conexión, el accionamiento y la posición de los terminales.
Los cilindros triangulares usados para el accionamiento autorizado de ciertas puertas requieren igualmente una identificación precisa. Esta [cerradura triangular de puerta de rellano](/products/hall-door-triangular-lock-cylinder-lift-accessories-elevator-spare-parts/) debe compararse con la referencia, el diámetro, la longitud útil y el sistema de fijación existente.
Rodillos, guías y componentes de cierre
Rodillos, patines, guías inferiores, bisagras, muelles y amortiguadores suelen parecer piezas secundarias, pero influyen directamente en la fiabilidad del cierre. En una instalación de carga, la pérdida progresiva de alineación suele empezar con holguras o desgaste en estos elementos.
Los rodillos deben girar libremente, sin zonas planas, ruido anormal ni holgura apreciable. Las guías o patines han de mantener la hoja en su trayectoria sin producir un rozamiento continuo. En puertas batientes, las bisagras deben sostener la hoja sin caída; en correderas, se debe revisar el paralelismo entre carril, hoja y umbral.
| Componente | Síntoma habitual | Riesgo si se mantiene | Comprobación previa al pedido |
|---|---|---|---|
| Rodillo | Ruido, vibración o movimiento irregular | Desalineación y desgaste del carril | Diámetro, ancho, eje y soporte |
| Guía o patín | Roce en el umbral o recorrido inestable | Puerta que no cierra completamente | Perfil de guía, holgura y fijación |
| Muelle de cierre | Cierre lento o incompleto | El gancho no alcanza el enclavamiento | Longitud, diámetro, fijaciones y fuerza prevista |
| Amortiguador | Golpe al final del recorrido | Daños en hoja, marco o mecanismo | Carrera, anclaje y posición |
| Bisagra | Hoja caída o roce lateral | Cierre defectuoso y desgaste del gancho | Tipo, eje, placa y mano de apertura |
No conviene cambiar componentes de deslizamiento de manera aislada cuando el desgaste es generalizado. Sustituir un único rodillo en una puerta con varios apoyos puede modificar el reparto de cargas y dejar visibles defectos que antes estaban compensados por el desgaste conjunto. La decisión dependerá del estado de todas las piezas y de las instrucciones del fabricante.
Mandos, pulsadores y finales de carrera
Los mandos de un ascensor de carga incluyen pulsadores de cabina y rellano, selectores, indicadores, llaves, contactos de posición, finales de carrera y componentes de la maniobra. El diseño depende de si el ascensor es acompañado, dispone de funcionamiento automático, cuenta con acceso por varias caras o incorpora lógicas específicas de carga.
Un pulsador debe sustituirse considerando más que su estética. Es necesario confirmar el diámetro de montaje, la profundidad disponible detrás de la placa, el tipo de contacto, el marcado, la iluminación, la tensión aplicable y el grado de protección que requiere el entorno. Un pulsador compatible mecánicamente puede no serlo eléctricamente.
Finales de carrera y señales de posición
Los finales de carrera detectan posiciones o límites de movimiento. En puertas y mecanismos asociados, pueden confirmar que un elemento ha llegado a una posición determinada. Una intervención incorrecta en estos dispositivos puede generar paradas, maniobras inesperadas o, en el peor caso, afectar a la seguridad.
La identificación debe incluir:
- Referencia del interruptor o microswitch.
- Tipo de accionador: palanca, rodillo, émbolo u otro.
- Configuración de contactos.
- Tensión e intensidad indicadas por el fabricante.
- Tipo de conector, longitud de cable o disposición de bornes.
- Posición de montaje y recorrido del accionador.
Nunca se debe elegir un final de carrera exclusivamente por la forma de su carcasa. La configuración de los contactos y el modo de accionamiento son determinantes para que la maniobra interprete correctamente la señal.
Desgaste provocado por las operaciones de carga
Las averías de puertas en ascensores de carga suelen reflejar la forma en que se usan. La entrada de carros con prisa, las cargas que sobresalen, los golpes en el borde de la hoja y la suciedad en los umbrales producen daños acumulativos. La puerta puede seguir funcionando durante un tiempo, pero cada ciclo agrava la desalineación.
Los indicios que justifican una revisión antes de que aparezca una parada son:
- Puerta que requiere empuje manual para cerrar.
- Roce metálico o vibración durante el recorrido.
- Diferencia visible entre hojas o entre hoja y marco.
- Marcas de impacto en umbral, borde o cerradero.
- Cierre brusco, lento o incompleto.
- Fallos intermitentes de “puerta abierta” en la maniobra.
- Holgura en gancho, bisagras, rodillos o soportes.
- Cableado de contactos tensionado, pellizcado o con aislamiento dañado.
También hay factores ajenos a la propia puerta: desniveles en el rellano, obstáculos en la zona de acceso, circulación frecuente de equipos pesados y una limpieza insuficiente. El recambio correcto debe ir acompañado de una corrección de estas condiciones cuando sean la causa del daño.
Información necesaria para pedir un recambio
Una solicitud bien documentada reduce el riesgo de recibir una pieza no compatible y evita tiempos de inmovilización por devoluciones o adaptaciones. La marca y la fotografía ayudan, pero normalmente no bastan.
Prepare, como mínimo, esta información:
- Referencia grabada en la pieza y fabricante, si son legibles.
- Fotografías nítidas de la pieza instalada desde varios ángulos.
- Medidas relevantes, tomadas sobre el componente desmontado cuando sea posible.
- Tipo de puerta, número de hojas, sentido de apertura y planta de instalación.
- Posición concreta: lado de apertura, izquierda/derecha, superior/inferior, cabina o rellano.
- Datos eléctricos de etiqueta: tensión, intensidad, número de contactos y tipo de conexión.
- Fotografías del entorno de montaje, incluyendo fijaciones, soporte, carril o cerradero.
- Descripción del fallo y de las condiciones en las que se produce.
- Número de serie o datos de la instalación cuando estén disponibles.
Las fotografías deben mostrar escala mediante una cinta métrica o regla y no ocultar conectores, placas de fijación o etiquetas. En piezas simétricas, documentar el sentido de montaje evita errores frecuentes. Para contactos y cerraduras, una imagen del cableado antes del desmontaje también facilita verificar la configuración.
Kelevator trabaja con recambios de ascensor multimarca para importadores, distribuidores, empresas de mantenimiento, modernización y compradores OEM. En un suministro B2B, aportar estos datos permite contrastar la referencia propuesta con el componente retirado, en lugar de basar la elección en una denominación comercial genérica.
Planificación de inspección y mantenimiento
El mantenimiento de componentes de puertas de carga debe ser preventivo y adaptado a la intensidad de uso, el tipo de mercancía y el entorno de cada instalación. La frecuencia concreta y las operaciones exigibles deben ajustarse al contrato de mantenimiento, la documentación del fabricante y la normativa aplicable.
Una revisión práctica puede estructurarse en cuatro áreas:
Movimiento y alineación
Verifique que las hojas abren y cierran sin roces, arrastres ni golpes. Revise carriles, guías, rodillos, bisagras, umbrales y elementos de fijación. Cualquier cambio de comportamiento debe registrarse antes de que afecte al enclavamiento.
Cierre y enclavamiento
Compruebe el funcionamiento mecánico del gancho, cerradero, muelles y bloqueos. La puerta debe alcanzar su posición de cierre sin forzarla. Revise la holgura, pero no altere ajustes críticos sin el procedimiento técnico correspondiente.
Circuito eléctrico
Inspeccione contactos, bornes, conectores y cableado. Los fallos intermitentes requieren especial atención porque pueden deberse a vibración, oxidación o un accionamiento mecánico incompleto. Toda intervención en circuitos de seguridad debe realizarse con el ascensor fuera de servicio y por profesionales habilitados.
Limpieza y prevención de daños
Retire suciedad y objetos del umbral y de las zonas de guía según el método compatible con los materiales. Identifique marcas de golpes recurrentes y revise el proceso de carga: una incidencia repetida suele requerir cambios operativos, señalización o protección física, no solo un nuevo recambio.
Preguntas frecuentes sobre piezas de ascensores de carga
¿Una cerradura similar sirve para cualquier puerta de rellano?
No. Deben coincidir la referencia o las características funcionales y de montaje: geometría del gancho, posición del cerradero, sentido, contactos, tensión, fijación y compatibilidad con el circuito de seguridad. La similitud visual no demuestra equivalencia.
¿Cuándo debe sustituirse un rodillo de puerta?
Debe revisarse o sustituirse cuando presenta holgura, giro irregular, ruido, zonas planas, fisuras o cuando deja de mantener la puerta correctamente alineada. También hay que revisar el carril y los demás apoyos para que el problema no se repita.
¿Por qué falla una puerta después de sustituir el contacto?
Puede existir una desalineación mecánica, un gancho que no llega a bloquear, una leva mal posicionada, cableado deteriorado o una configuración eléctrica no equivalente. El contacto debe evaluarse como parte del conjunto de cierre, no de forma aislada.
¿Qué datos son más importantes al pedir un final de carrera?
La referencia original, la configuración de contactos, el tipo de accionador, la tensión e intensidad indicadas, la disposición de terminales y el sistema de montaje. Una fotografía de la pieza y del conjunto instalado completa la identificación.
Antes de pedir componentes para un ascensor de carga, documente la pieza y la causa probable del desgaste. Con referencias, medidas, fotografías y datos eléctricos completos, será más sencillo contrastar la compatibilidad del recambio y planificar una intervención que restablezca un funcionamiento fiable.
