Una reparación de una puerta de ascensor KONE solo será fiable si se identifica primero el conjunto exacto de operador, hoja, cerradura y control. Una referencia parecida, una tensión coincidente o una conexión físicamente compatible no bastan para garantizar que una pieza funcionará con seguridad.
Antes de sustituir una cerradura, un motor o una placa, documente la referencia de la pieza instalada, el operador de puerta, la maniobra asociada, los conectores y cualquier código de revisión. Este proceso evita pedir una pieza para una puerta KONE que no corresponde con la generación, configuración o función de seguridad del equipo.
Cómo funciona el sistema de puerta KONE
El sistema de puerta de un ascensor combina elementos mecánicos, eléctricos y de seguridad. El operador de puerta situado en la cabina mueve las hojas de la puerta de cabina. Cuando la cabina está correctamente nivelada en planta, el arrastre mecánico acciona la puerta de rellano y permite su apertura conjunta.
La puerta no debe poder abrirse libremente desde el rellano cuando la cabina no está presente. Esta condición depende del enclavamiento de rellano, de sus contactos y de la interacción correcta entre el arrastre de cabina y la cerradura.
En términos prácticos, el recorrido de funcionamiento es el siguiente:
- La maniobra autoriza la apertura cuando la cabina está a nivel y se cumplen las condiciones de seguridad.
- El controlador del operador alimenta y gobierna el motor de puerta.
- El motor mueve la transmisión, habitualmente mediante correa, poleas, brazo o mecanismo de arrastre según el diseño.
- La cuchilla o patín de cabina engancha el elemento correspondiente de la puerta de rellano.
- Se libera el enclavamiento y se desplazan las hojas de cabina y rellano.
- Durante el cierre, los contactos de seguridad deben confirmar que los enclavamientos han quedado cerrados y bloqueados.
Un fallo percibido como “la puerta KONE no abre” puede proceder del motor, pero también de un enclavamiento desajustado, una hoja que roza, una correa deteriorada, una fotocélula, un cable flexible o una entrada de control. Por eso, sustituir componentes sin diagnóstico suele alargar la avería.
Cerraduras de puerta y contactos de seguridad
La cerradura de rellano realiza dos funciones vinculadas: mantiene la puerta bloqueada cuando la cabina no está en planta y aporta una señal eléctrica de seguridad que confirma su estado. Aunque a menudo se habla de “cerradura” como una única pieza, el conjunto puede incluir pestillo, leva, contactos, rodillos, soporte y elementos de desbloqueo.
Los contactos de seguridad pertenecen al circuito de seguridad del ascensor. Una señal intermitente o una lectura incorrecta puede impedir la marcha, provocar reaperturas o generar avisos que parecen relacionados con la maniobra. No debe puentearse un contacto de seguridad para mantener el ascensor operativo.
Qué revisar antes de pedir una cerradura
La compatibilidad de una cerradura no se determina únicamente por la marca del ascensor. Compruebe, como mínimo:
- Referencia completa grabada en la cerradura, el contacto o el soporte.
- Posición de montaje: izquierda, derecha, superior, lateral o central.
- Tipo de puerta de rellano y sentido de apertura.
- Distancia, geometría y recorrido del pestillo.
- Número de contactos y función de cada terminal.
- Tipo de desbloqueo de emergencia y elemento de accionamiento.
- Taladros, fijaciones y dimensiones del soporte.
- Estado de rodillos, levas y piezas que actúan sobre el contacto.
Una cerradura con una carcasa similar puede tener una configuración de contacto, una carrera de actuación o una posición de fijación distinta. Instalarla sin contrastar estas variables puede dejar la puerta sin desbloqueo correcto o sin confirmación fiable de cierre.
Para conjuntos de accesorios de enclavamiento, rodillos, interruptores o soportes, conviene comparar visualmente las piezas y sus referencias con la documentación disponible. Puede revisar [componentes de cerradura, rodillo e interruptor para puertas KONE](/products/amd-door-lock-wheel-switch-door-bracket-kone-elevator-parts-lift-accessories/) como punto de partida para reconocer las familias de piezas que suelen intervenir.
Indicadores de fallo de cerradura
Los síntomas más frecuentes incluyen paradas con circuito de puertas abierto, incidencias que aparecen en una única planta, necesidad de empujar una hoja para completar el cierre o variaciones según la temperatura y el uso. Estos síntomas no identifican por sí solos la pieza defectuosa: también pueden revelar holgura mecánica, suciedad, desalineación de la hoja o cableado fatigado.
La inspección debe confirmar tanto el cierre mecánico como la conmutación eléctrica en las condiciones previstas por el fabricante. Cualquier ajuste debe conservar las tolerancias y la función de seguridad originales.
Cuchillas de puerta y enlaces mecánicos
La cuchilla de puerta, también denominada patín o arrastre de cabina según el diseño, transmite el movimiento desde la puerta de cabina a la puerta de rellano. Su función parece simple, pero su alineación es esencial: debe entrar en el conjunto de rellano, accionar el desbloqueo cuando corresponde y evitar contactos indebidos durante el paso de la cabina.
Los enlaces mecánicos incluyen brazos, rodillos, horquillas, soportes, guías, correas y fijaciones. El desgaste de uno de estos elementos puede provocar una apertura incompleta, golpes al inicio del movimiento, necesidad de varios ciclos para cerrar o una diferencia de velocidad entre hojas.
Criterios para identificar una cuchilla compatible
Verifique la geometría antes que la apariencia. La comprobación debe cubrir:
| Criterio | Qué comparar | Riesgo si no coincide |
|---|---|---|
| Tipo de operador | Familia, diseño y posición del arrastre | No acopla con el mecanismo de rellano |
| Longitud y apertura | Medida total y separación de trabajo | Desbloqueo insuficiente o interferencias |
| Fijación | Taladros, tornillos, escuadra y espesor | Montaje forzado o falta de rigidez |
| Rodillos o superficies de contacto | Diámetro, material y posición | Desgaste acelerado o accionamiento irregular |
| Sentido y altura de instalación | Lado de la puerta y cotas de montaje | Contacto con la cerradura fuera de secuencia |
No corrija una incompatibilidad mecánica doblando, recortando o suplementando el conjunto salvo que el procedimiento técnico del fabricante lo contemple expresamente. Estas modificaciones pueden alterar el accionamiento del enclavamiento y dificultar el mantenimiento posterior.
Los [patines de cabina y dispositivos de cerradura para ascensores KONE](/products/car-door-knife-door-lock-device-kone-elevator-parts-lift-accessories/) son especialmente relevantes cuando el problema se concentra en el acoplamiento entre cabina y rellano, no en la alimentación o el control del operador.

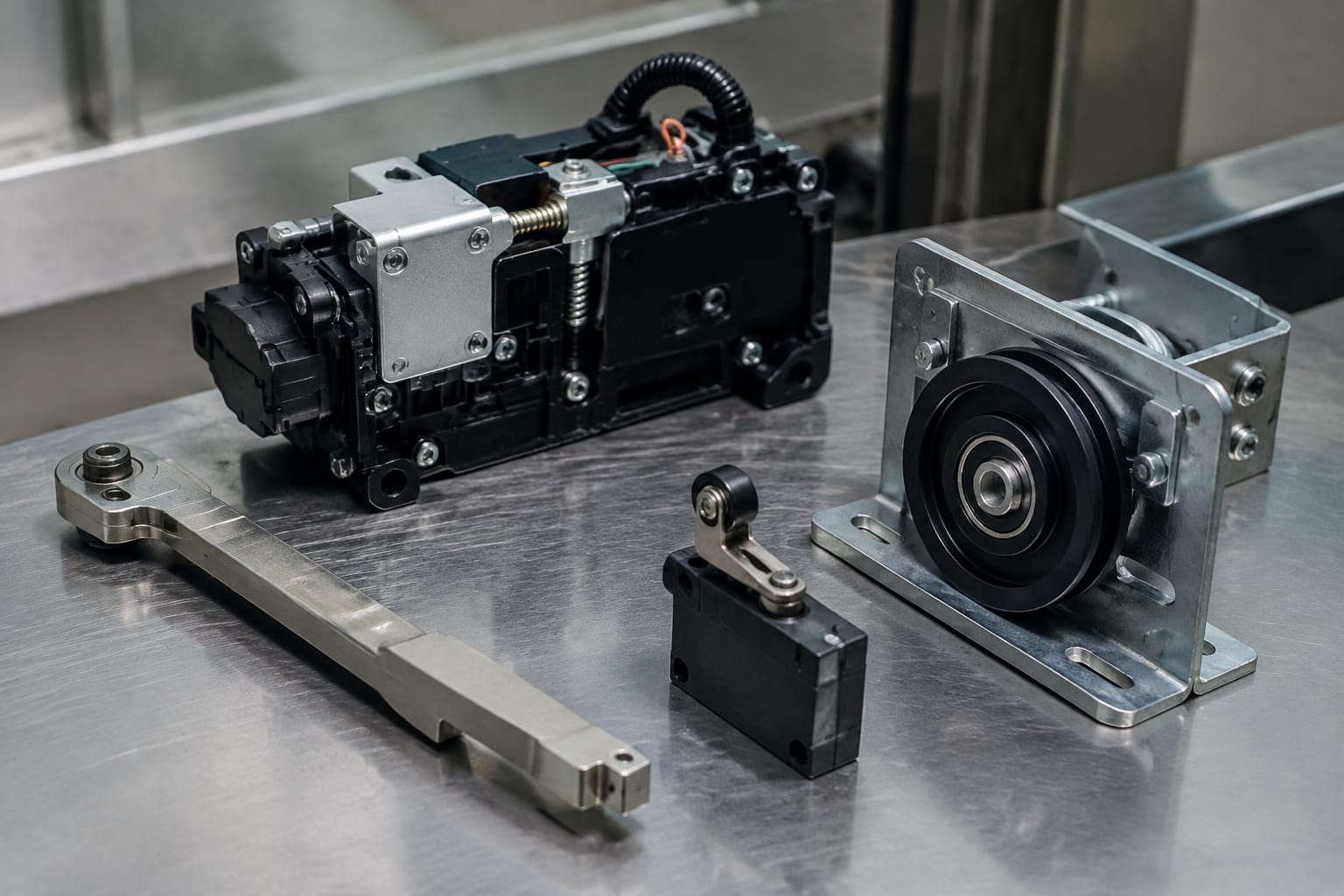

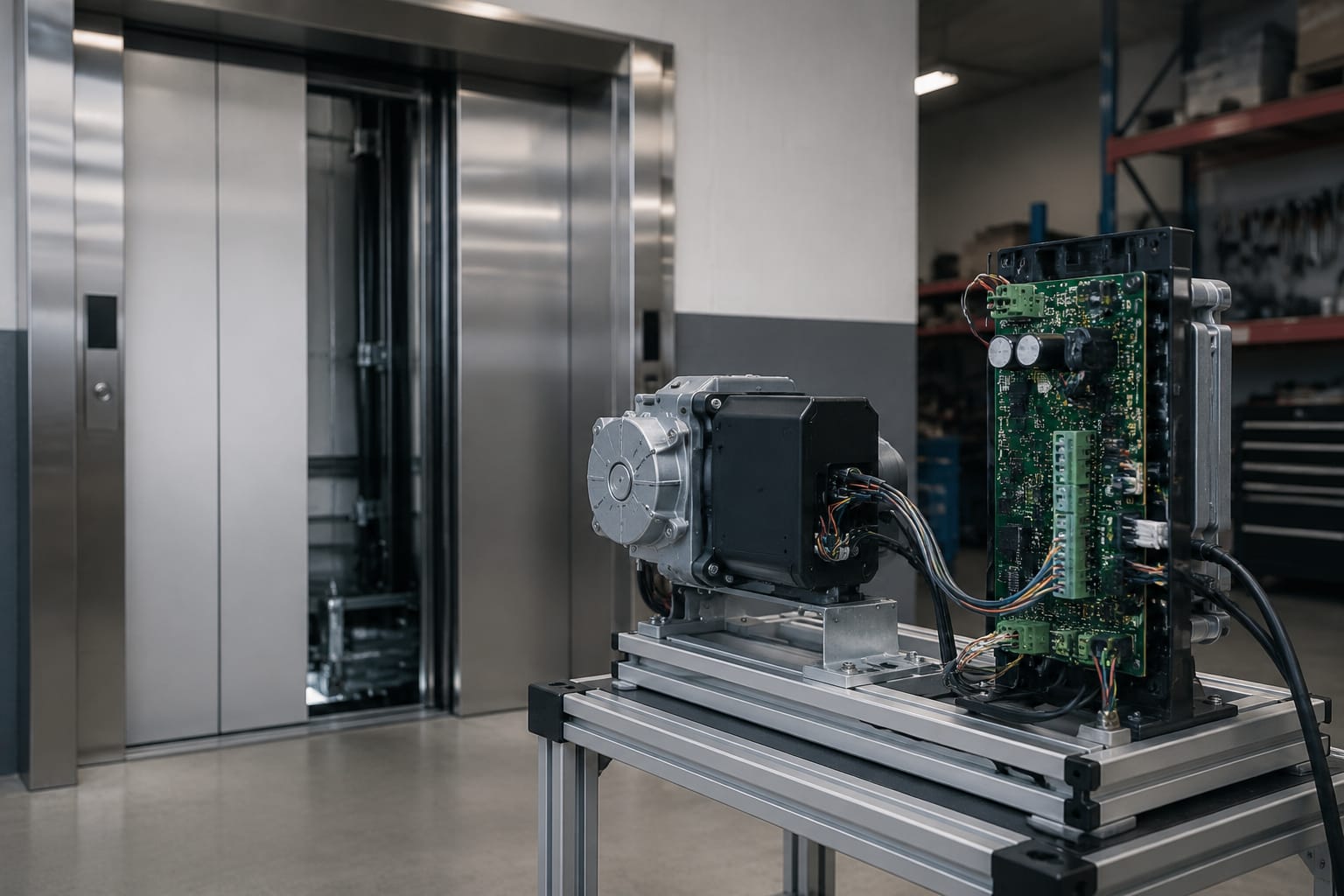

Motores y controladores de puerta
El motor es el elemento que genera el movimiento, mientras que el controlador regula cómo lo hace. En una puerta KONE, el controlador puede gestionar aceleración, frenado, detección de obstáculos, tiempos de apertura, reapertura y señales intercambiadas con la maniobra. Por ello, motor y electrónica deben considerarse como parte de un mismo sistema.
Un motor defectuoso puede presentar sobrecalentamiento, ruido anormal, par insuficiente, escobillas o elementos internos desgastados según su tecnología, o problemas en su sensor de posición. Un controlador puede fallar por alimentación, relés, componentes de potencia, entradas, conectores, parámetros o comunicación. Los mismos síntomas pueden surgir de una puerta con roce mecánico excesivo.
Motor, controlador o problema mecánico
| Síntoma observado | Causas que conviene descartar primero |
|---|---|
| La puerta no inicia el movimiento | Alimentación, habilitación desde maniobra, contactos, cableado, controlador |
| La puerta se mueve lentamente | Rozamiento, guía sucia, correa, tensión mecánica, motor, ajuste de control |
| La puerta abre pero no cierra | Fotocélula o protección activa, entrada de reapertura, obstáculos, parámetros |
| Golpes o tirones | Rodillos, guías, correa, transmisión, fijaciones, alineación de hojas |
| Fallo repetido tras sustituir el motor | Controlador, encoder o sensor, cableado, carga mecánica, parametrización |
| Error en varias puertas similares | Alimentación común, configuración, maniobra o problema de mantenimiento sistemático |
No es recomendable cambiar solo el motor basándose en un ruido o en una lectura de error. Compruebe primero que las hojas se desplazan sin resistencia anormal con el procedimiento de mantenimiento adecuado. Un motor nuevo sometido a una carga mecánica excesiva puede reproducir el fallo prematuramente.
Al seleccionar electrónica o accionamientos, la [gama de motores y controladores de puerta para ascensores KONE](/products/kone-elevator-parts-door-motor-controller/) puede ayudar a ordenar la búsqueda por tipo de componente. La compatibilidad final debe confirmarse siempre con la referencia técnica del equipo instalado.
Identifique el modelo de operador de puerta
El modelo del operador es el dato principal para relacionar motor, correa, tarjeta, cuchilla, sensor y componentes de transmisión. No lo deduzca únicamente a partir de la cabina, la puerta de rellano o la marca visible en un elemento aislado.
Busque la placa o etiqueta del operador, normalmente situada en el conjunto superior de la puerta de cabina. Registre una fotografía legible de:
- Referencia y denominación del operador.
- Número de serie, si está disponible.
- Referencia del motor y de su sensor o encoder.
- Referencia de la tarjeta o controlador.
- Etiquetas de tensión, corriente, frecuencia o alimentación.
- Referencias de correa, poleas, brazos y cuchilla.
- Vista general del montaje y de los conectores.
La documentación fotográfica debe incluir el componente completo y el detalle de sus etiquetas. Una foto frontal de una placa sin mostrar el conector o la posición de montaje puede no ser suficiente para diferenciar revisiones.
También conviene registrar si la puerta es telescópica, central, de apertura lateral o de varias hojas. Esta configuración condiciona el mecanismo, la carrera y los elementos de arrastre.
Compare tensiones, conectores y revisiones
La referencia del fabricante es el criterio preferente, pero debe ir acompañada de una comprobación física y eléctrica. Dos componentes con nombres similares pueden pertenecer a revisiones distintas o requerir parámetros diferentes.
Antes de aceptar un recambio, contraste los siguientes aspectos:
- Referencia completa: conserve todos los prefijos, sufijos y códigos de revisión.
- Función exacta: diferencie motor, motor con sensor, placa de potencia, placa de control, interfaz o cable.
- Características eléctricas: confirme tensión, tipo de alimentación, potencia o corriente cuando figuren en la placa.
- Conectores: revise número de vías, codificación, posición de pines, fijación y longitud de cable.
- Firmware y parametrización: una tarjeta físicamente compatible puede requerir configuración, versiones concretas o procedimientos de puesta en servicio.
- Compatibilidad mecánica: compruebe eje, polea, fijaciones, orientación y espacio de instalación.
- Revisión del conjunto: verifique si se sustituyeron conjuntamente piezas asociadas en una actualización técnica documentada.
Evite asumir que una pieza “equivalente” sustituye a otra por compartir dimensiones generales. Esto es especialmente importante en placas de control, motores con realimentación y dispositivos que forman parte del circuito de seguridad.
Cuando la referencia está ilegible, compare varias evidencias: medidas tomadas in situ, fotografías de conectores, etiquetas del operador, esquema eléctrico disponible y diseño de los soportes. La identificación basada en una sola imagen rara vez permite una decisión sólida.
Diagnostique antes de cambiar una pieza
El diagnóstico debe separar tres grupos de causas: mecánicas, eléctricas y de control. Cambiar piezas sin esta separación aumenta el coste, puede ocultar el origen del fallo y complica la trazabilidad de la reparación.
Secuencia práctica de diagnóstico
- Asegure el ascensor y aplique el procedimiento de trabajo y consignación que corresponda.
- Lea los avisos o códigos de diagnóstico disponibles en la maniobra y el operador.
- Observe cuándo aparece el fallo: apertura, cierre, final de carrera, una planta concreta o todas las plantas.
- Revise el estado físico de hojas, umbrales, guías, rodillos, correas, cuchilla y fijaciones.
- Compruebe que no hay roces, objetos extraños ni holguras anómalas.
- Inspeccione conectores, cables móviles, terminales y posibles signos de calentamiento o daño.
- Mida y pruebe las señales eléctricas únicamente conforme a la documentación técnica aplicable.
- Determine si el fallo sigue al componente al sustituirlo por una unidad identificada como compatible, cuando el procedimiento y la seguridad lo permitan.
Una avería intermitente merece atención especial. Las vibraciones de puerta, los conductores fatigados en zonas móviles, los conectores con mal contacto y los contactos de enclavamiento con margen insuficiente son causas habituales de fallos que no aparecen durante una comprobación estática.
No sustituya ni ajuste elementos de seguridad por prueba y error. Las intervenciones en cerraduras, contactos, operadores y protecciones de puerta deben realizarlas técnicos cualificados y conforme a los procedimientos del fabricante y a la normativa aplicable en España.
Ponga en servicio y pruebe la puerta reparada
La reparación no termina al instalar el recambio. Tras montar una pieza compatible, hay que verificar que el sistema recupera su funcionamiento previsto sin comprometer la seguridad, el confort de marcha ni la interacción con la maniobra.
La puesta en servicio debe contemplar, según el componente intervenido y el procedimiento técnico correspondiente:
- Confirmación de fijaciones, cables y protecciones mecánicas.
- Ajuste de alineación y recorrido de hojas.
- Verificación del acoplamiento entre cuchilla de cabina y cerradura de rellano.
- Comprobación del cierre, bloqueo y contactos de seguridad en cada rellano afectado.
- Revisión de apertura, cierre, reapertura y respuesta ante obstáculos.
- Validación de velocidad, fuerza y temporizaciones conforme a la configuración autorizada.
- Lectura final de avisos y registro de las piezas sustituidas.
No dé por válida una reparación tras un único ciclo de puerta. Pruebe varios ciclos y todas las plantas afectadas, especialmente si el fallo original era intermitente o si se ha actuado sobre una cerradura de rellano.
Preguntas frecuentes
¿Cómo sé qué pieza de puerta KONE necesito?
Empiece por la referencia completa de la pieza y del operador de puerta. Después confirme función, posición de montaje, conectores, características eléctricas y revisión. Una fotografía de la etiqueta, del conector y de la instalación mejora notablemente la identificación.
¿Se puede sustituir una cerradura por otra visualmente parecida?
No debería hacerse sin comprobar la referencia y la geometría funcional. El tipo de bloqueo, los contactos, la carrera del pestillo y la posición de montaje pueden variar aunque las carcasas se parezcan.
¿Un motor nuevo corrige una puerta que abre despacio?
No necesariamente. Antes hay que descartar guías sucias, rozamientos, correa, rodillos, transmisión, alimentación y configuración del controlador. El motor puede ser la consecuencia aparente de una carga mecánica excesiva.
¿Hace falta parametrizar un controlador de puerta?
Depende del modelo de operador y de la revisión del controlador. Algunas sustituciones requieren configuración, aprendizaje o verificación específica. Confirme el procedimiento técnico antes de energizar el conjunto.
Para preparar una compra o una intervención, reúna la referencia del operador, las etiquetas del componente, fotos de conectores y una descripción precisa del fallo. Kelevator suministra recambios multimarca para importadores, distribuidores, empresas de mantenimiento, modernización y compradores OEM; esta información permite contrastar la compatibilidad de forma más rigurosa.
