KONE Parts View: cómo identificar y sustituir piezas

Una búsqueda de KONE Parts View suele responder a una necesidad concreta: identificar una pieza instalada en un ascensor KONE y encontrar un recambio compatible. La vista, foto o apariencia de la pieza puede servir para orientarse, pero no basta para comprarla con seguridad. La referencia de fabricante, la revisión, los conectores, la función y la configuración del equipo son los datos que determinan la compatibilidad.

El método más fiable consiste en partir de la instalación y documentar el componente antes de pedir ofertas: modelo de ascensor o sistema, función de la pieza, fotografías nítidas de ambas caras, etiquetas completas y conexiones. Con esa información se puede distinguir entre una sustitución exacta, una revisión compatible y una alternativa que exige comprobar parámetros o montaje.

Qué entienden los compradores por KONE Parts View

“KONE Parts View” no siempre identifica un único producto. En el trabajo de mantenimiento, compras y modernización, suele utilizarse para describir una consulta visual de repuestos KONE: se observa una placa, pantalla, módulo o herramienta y se intenta relacionar con una referencia de sustitución.

Este enfoque es útil para clasificar el componente, especialmente cuando el repuesto llega sin embalaje, con una etiqueta dañada o procedente de un stock antiguo. Sin embargo, una imagen rara vez confirma por sí misma que dos piezas sean intercambiables. Es frecuente que placas de distintas generaciones compartan dimensiones, carcasa o distribución de conectores y, aun así, tengan firmware, asignación de pines o funciones diferentes.

Antes de avanzar, conviene separar estas tres situaciones:

La consulta visual debe ser una fase de identificación, no la prueba final de equivalencia. En componentes electrónicos, una coincidencia estética tiene menos valor que un código de placa claramente legible.

Buscar por modelo de ascensor y función del componente

El modelo de instalación permite descartar muchas referencias incorrectas, pero tampoco debe emplearse como único criterio. Un mismo modelo puede haber recibido actualizaciones, variantes de maniobra, dispositivos opcionales o sustituciones durante su vida útil.

El punto de partida práctico es reunir los datos que un técnico puede verificar en campo:

• Modelo o denominación disponible en la documentación de la instalación.
• Tipo y referencia de la maniobra.
• Ubicación exacta del componente: cuadro, cabina, rellano, foso, techo de cabina o puerta.
• Función observada: alimentación, comunicación, indicación, llamadas, inspección, control de puertas o diagnóstico.
• Referencia impresa en la pieza retirada.
• Fotografías generales que muestren dónde y cómo está montada.

La función reduce el riesgo de confundir placas similares. Por ejemplo, una placa situada en un rellano puede pertenecer a un indicador, a un pulsador o a una red de comunicación. La ubicación ayuda, pero hay que observar qué hace: si muestra posición y dirección, transmite información de llamadas o alimenta iluminación.

Un orden de búsqueda que evita errores

1. Busque primero la referencia completa de la pieza retirada, incluidos prefijos y sufijos.
2. Añada el término funcional: “placa de comunicación”, “display de planta”, “herramienta de servicio” o “módulo de puerta”.
3. Compruebe en qué sistema está montada la pieza y cuál es su conexión física.
4. Compare el candidato con las fotos, la revisión y la disposición de conectores.
5. Solo después valore si se trata de una sustitución directa o de una alternativa que necesita validación técnica.

Cuando se trabaja con accesorios de foso, el modelo de ascensor puede no resolver la identificación. En ese caso pesan más el esquema de montaje, la alimentación, los contactos disponibles y el uso previsto. Una [caja de inspección de foso y conmutador de iluminación KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/) debe contrastarse por su función y conexiones de seguridad, no solo por el formato de su envolvente.

Leer etiquetas, referencias y códigos de placa

La etiqueta externa es la mejor fuente inicial, pero no es la única. Muchas placas incluyen códigos serigrafiados que permanecen visibles aunque la pegatina se haya desgastado. No deben confundirse entre sí: un número de serie identifica una unidad concreta, mientras que la referencia de producto o código de placa suele ser más relevante para localizar un recambio.

Revise y anote todos los textos visibles, sin corregirlos de memoria. Los caracteres parecidos, como 0 y O, 1 e I, o 5 y S, pueden llevar a una búsqueda equivocada.

Busque estas zonas:

• Etiqueta de fabricante o adhesivo lateral.
• Serigrafía junto al borde de la placa.
• Código próximo a conectores, microinterruptores o circuitos integrados.
• Pegatinas de revisión, control de calidad o programación.
• Referencias grabadas en carcasas, soportes y módulos de pantalla.
• Identificadores de cable o conector, si están presentes.

Una buena práctica es fotografiar cada etiqueta de frente, sin reflejos, y tomar una segunda imagen más amplia para asociarla a la placa correcta. Si hay varias tarjetas retiradas, etiquételas físicamente antes de moverlas. Mezclar dos placas similares durante una modernización complica la trazabilidad y puede invalidar una comparación posterior.

Qué información conviene transcribir

La solicitud o registro interno debería incluir, como mínimo:

• Referencia completa tal como aparece escrita.
• Versión, revisión o índice de modificación.
• Nombre de la placa si figura en la serigrafía.
• Número de conectores y sus designaciones.
• Tensión o alimentación indicada, cuando esté marcada.
• Posición de interruptores, puentes o selectores configurables.
• Código de error o síntoma, si la pieza se sustituye por avería.

No asuma que un código de fabricación es una referencia de compra. Algunos marcados internos identifican un lote, una fecha o una placa base común a distintas versiones funcionales. Para interpretarlos correctamente, hay que relacionarlos con la etiqueta del conjunto y con la función instalada.

Comparar números de revisión y conectores

Dos referencias con el mismo núcleo pueden no ser equivalentes si cambia su revisión. El sufijo puede reflejar una modificación de hardware, software, fabricación o configuración. A veces la versión posterior sustituye a una anterior; otras veces ambas deben mantenerse separadas porque están destinadas a arquitecturas distintas. Esta relación debe confirmarse para el caso concreto.

No conviene simplificar una referencia eliminando guiones, letras o sufijos al buscar. Puede ser válido usar una búsqueda amplia para encontrar resultados, pero la decisión de compra debe volver siempre al código completo.

Lista de comprobación de compatibilidad física

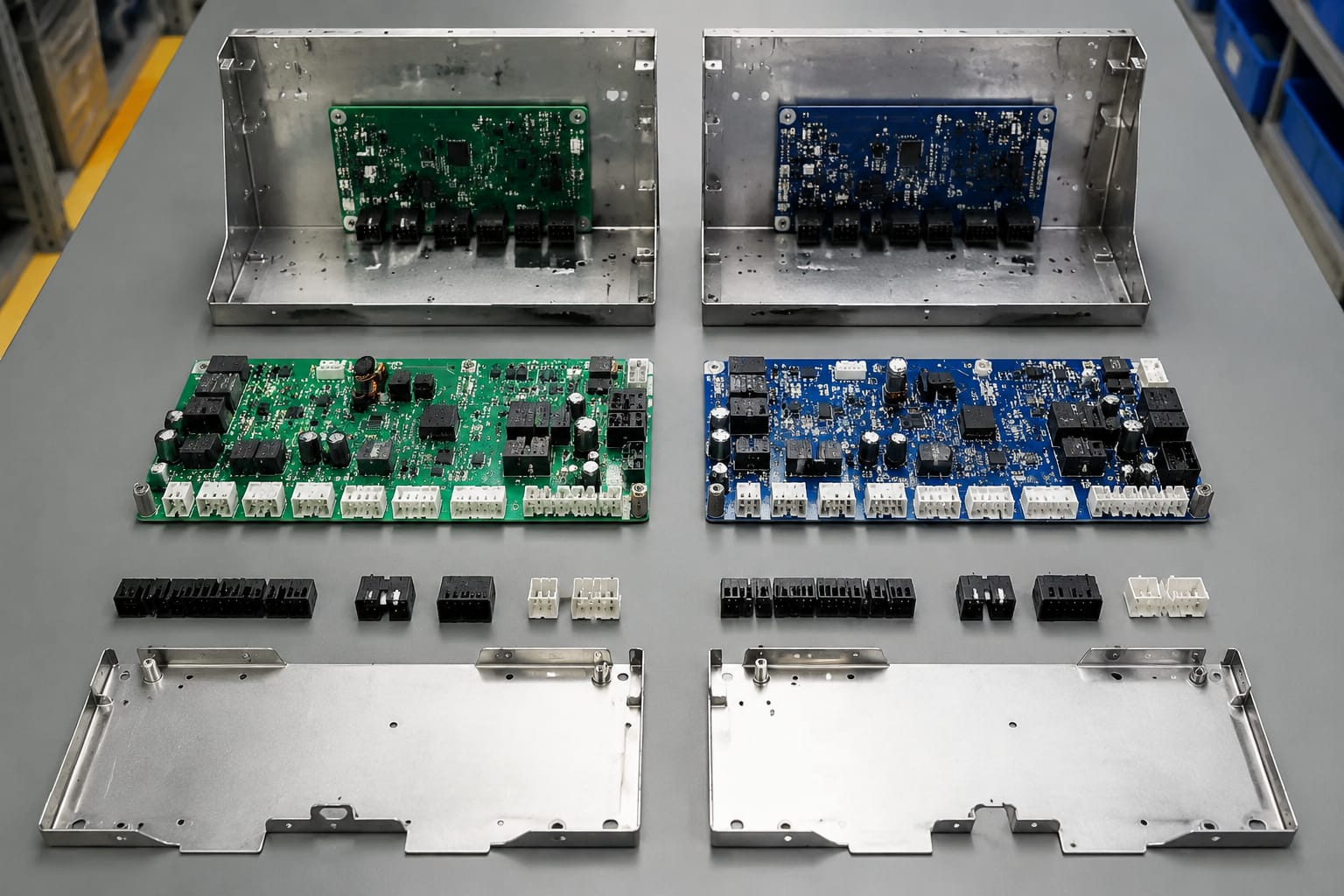

Compare el repuesto retirado y el candidato en una tabla interna o junto a las fotografías:

La coincidencia del enchufe no confirma la asignación eléctrica. Dos conectores pueden tener el mismo número de vías, pero transportar señales distintas. Revise el marcaje de cada conector y, cuando exista documentación técnica de la instalación, contraste también el esquema de cableado.

Tampoco debe forzarse un conector. Una clavija que parece “casi igual” puede tener una guía diferente para impedir combinaciones incorrectas. Forzarla puede doblar terminales, dañar la carcasa o conectar una señal donde no corresponde.

Cómo emparejar displays y placas de comunicación

Las pantallas, indicadores y placas de comunicación son componentes especialmente propensos a errores de identificación. Comparten formatos visuales, pero dependen de protocolo, alimentación, dirección y formato de datos.

En un display hay que comprobar más elementos que el tamaño de la ventana o el color de los dígitos. Determine si es un indicador de cabina, de rellano, de posición, de dirección o una unidad combinada con llamadas. Verifique el número de botones, flechas, segmentos, iconos, conectores y fijaciones, además de la referencia trasera.

Al valorar una [placa de display de llamada saliente KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/), resulta relevante identificar si la placa controla una llamada, un indicador o ambas funciones. La presencia de un conector compatible no demuestra que interprete el mismo bus o que acepte la misma configuración.

Preguntas para una pantalla o indicador

• ¿La unidad está montada en cabina o en rellano?
• ¿Muestra únicamente posición o también dirección, mensajes y llamadas?
• ¿Qué tipo de conector utiliza y cuántos pines tiene?
• ¿Hay selectores de dirección, planta o terminación?
• ¿La cara frontal, la placa trasera y el soporte pertenecen al mismo conjunto?
• ¿El equipo sustituto requiere programación, direccionamiento o una placa adicional?

En placas de comunicación, la comparación debe extenderse a la topología de la instalación. Compruebe si el módulo actúa como nodo de red, interfaz de puerta, interfaz de cabina o controlador de periféricos. Una tarjeta aparentemente equivalente puede tener un protocolo o configuración de red diferente.

Si el sistema permite sustituir una revisión por otra, confirme las condiciones: posibles adaptadores, actualización de parámetros, cambio de cableado o necesidad de sustituir más de un módulo. Un recambio que no sea directo puede ser válido, pero debe tratarse como una intervención planificada, no como un cambio rápido.

Identificar correctamente las herramientas de servicio

Las herramientas de servicio no se deben identificar como si fueran una placa de recambio convencional. Pueden ser equipos de diagnóstico, programación, parametrización o conexión temporal. Su compatibilidad depende del sistema, la generación, el software aplicable, el cable de interfaz y los permisos o procedimientos establecidos para la instalación.

Al documentar una herramienta, recoja:

• Referencia de la herramienta y de cualquier adaptador.
• Tipo de conector y cable utilizado.
• Equipo al que se conecta.
• Finalidad: lectura de averías, ajuste, programación o prueba.
• Versión de software mostrada, si es accesible.
• Accesorios que forman parte del conjunto.

No suponga que una herramienta físicamente igual dará acceso a todas las funciones de una maniobra concreta. Puede requerir una versión de software específica, una configuración autorizada o una interfaz adicional. Tampoco es recomendable comprar una herramienta solo porque aparece junto a una determinada familia de ascensores: primero hay que comprobar la relación entre el equipo, el cable y el uso previsto.

Para tareas de identificación de componentes de una familia concreta, un [descodificador de repuestos KONE](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) puede ser pertinente cuando su referencia y uso se correspondan con la necesidad técnica. Aun así, deben verificarse la interfaz, el sistema objetivo y los elementos incluidos antes de incorporarlo a un procedimiento de mantenimiento.

Qué fotos pedir a un proveedor de repuestos

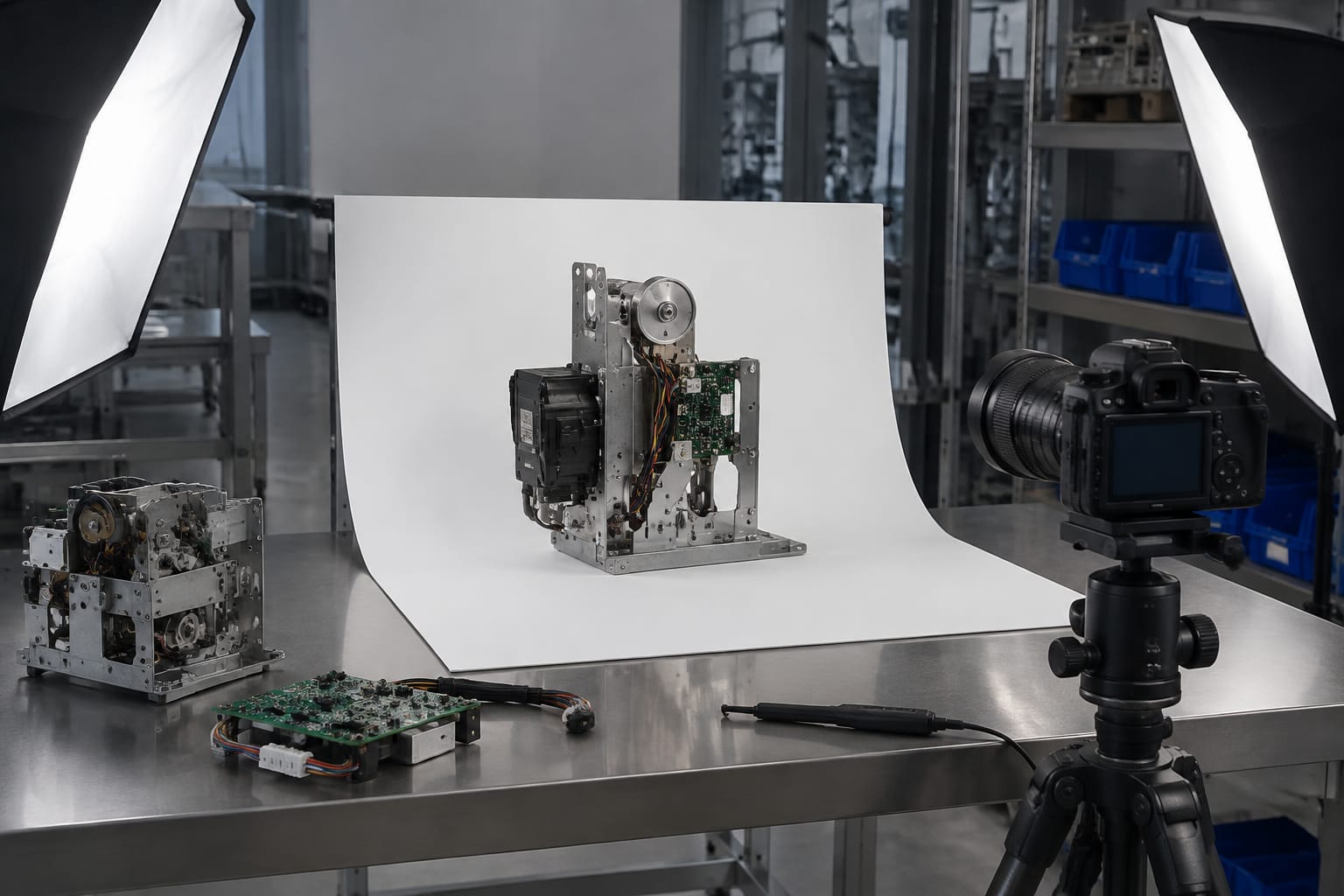

Las fotografías de proveedor deben ayudar a verificar el artículo, no sustituir los datos técnicos. Pida imágenes que permitan comparar la unidad ofrecida con el componente retirado y detectar discrepancias antes del envío.

Las más útiles suelen ser:

1. Foto frontal del conjunto completo.
2. Foto trasera, incluyendo soporte, carcasa y fijaciones.
3. Primer plano de la etiqueta de referencia y revisión.
4. Imagen nítida de la serigrafía de la placa.
5. Fotos de todos los conectores, tomadas de frente.
6. Detalle de pines, guías, pestañas y zonas dañadas, si las hubiera.
7. Imagen de accesorios incluidos: cables, tapas, adaptadores o tornillería, cuando sean relevantes.

Pida que las fotos correspondan a la unidad ofertada, no a una imagen genérica de catálogo. En artículos usados o reacondicionados, la condición visual no permite inferir el estado funcional; conviene distinguir claramente entre lo que muestran las imágenes y cualquier comprobación que el proveedor pueda documentar.

También es útil solicitar una fotografía junto a una regla o una medida de referencia cuando el formato de montaje sea determinante. No obstante, las dimensiones deben complementar, no reemplazar, la comparación de códigos y conectores.

Errores habituales al buscar equivalencias

El error más común es pedir “una placa igual a la foto”. Esta descripción es insuficiente porque omite la información que determina si el componente funcionará en la instalación. Una foto de conjunto puede ser el inicio de la consulta, pero no el cierre.

Evite estos fallos:

• Comprar por color de placa, forma de carcasa o posición de los conectores.
• Omitir el sufijo de revisión de la referencia.
• Confundir el número de serie con el código de producto.
• Comparar solo la cara visible y no la etiqueta trasera.
• Ignorar cambios de cable, adaptador o configuración necesarios.
• Asumir que dos módulos del mismo modelo de ascensor usan el mismo protocolo.
• Sustituir una pantalla sin comprobar alimentación, bus y direccionamiento.
• Pedir una herramienta de servicio sin confirmar el sistema y la interfaz.
• Montar una placa sin registrar la posición de puentes o microinterruptores de la original.
• Interpretar una pieza retirada como averiada sin descartar cableado, alimentación, configuración o fallo de otro módulo.

También conviene evitar el extremo contrario: descartar automáticamente una alternativa porque la referencia no es idéntica. Hay casos en los que existe una sustitución posterior o un conjunto compatible, pero esa equivalencia debe estar respaldada por datos técnicos verificables, no por una coincidencia de aspecto.

FAQ

¿Puede identificarse un repuesto KONE solo con una fotografía?

A veces se puede determinar la familia o función aproximada, pero una fotografía por sí sola rara vez confirma la compatibilidad. La referencia, revisión, conectores y datos de la instalación son necesarios para decidir con fiabilidad.

¿Qué hago si la etiqueta de la placa no se puede leer?

Fotografíe la serigrafía de la placa, los conectores y el lugar de montaje. Añada el modelo de la maniobra, función observada y cualquier código de cables o módulos asociados. Estos datos permiten acotar la búsqueda sin depender de una única etiqueta.

¿Una revisión más nueva sustituye siempre a una antigua?

No necesariamente. Algunas revisiones son sustituciones válidas y otras responden a configuraciones diferentes. Hay que confirmar la relación de equivalencia, los conectores, la programación y cualquier requisito de adaptación.

¿Por qué importa tanto el conector si encaja físicamente?

Porque el formato mecánico no garantiza que los pines tengan la misma función. Una conexión incorrecta puede impedir el funcionamiento o dañar el sistema. Revise siempre el marcaje, la alimentación y la asignación aplicable.

¿Qué información debería incluir una solicitud de repuesto?

Incluya referencia completa, revisión, fotos de ambas caras, conectores, función, ubicación, modelo de sistema y cualquier síntoma o código de fallo. Es preferible una solicitud corta pero documentada a una imagen sin contexto.

Para encontrar una sustitución con menos incertidumbre, prepare primero una ficha con la referencia, revisión, función y fotografías del componente instalado. Kelevator suministra repuestos multimarca para importadores, distribuidores, mantenedores, empresas de modernización y compradores OEM; aportar esa ficha permite comparar el recambio solicitado con criterios técnicos concretos.
