Repuestos KONE: identificación, compatibilidad y compra

Elegir repuestos KONE correctamente exige identificar el equipo y la referencia exacta antes de comparar proveedores. El nombre de la pieza rara vez basta: una tarjeta, fuente de alimentación o módulo de freno puede variar por revisión, tensión, firmware, conector o sistema de comunicación aunque su función aparente sea la misma.

Para reducir paradas, devoluciones y trabajos de adaptación en obra, documente el modelo de ascensor, la referencia impresa en la pieza retirada, sus conexiones y datos eléctricos. Con esa información podrá valorar una alternativa nueva, reacondicionada o retirada de stock con criterios técnicos, no solo por fotografía o descripción comercial.

Empiece por el modelo de ascensor KONE

El modelo del ascensor y, sobre todo, el sistema de control instalado sitúan la búsqueda en la familia técnica adecuada. No conviene deducir la compatibilidad únicamente por el edificio, el año aproximado de instalación o la marca visible en la cabina. Durante la vida útil de un ascensor puede haber sufrido modernizaciones parciales que cambien el cuadro, la maniobra, las puertas o los elementos de comunicación.

Recoja la información directamente del cuadro de maniobra, del armario de control, de la pieza desmontada y de las etiquetas que resulten accesibles. Según el componente, los datos relevantes pueden figurar en una placa de características, una pegatina lateral, el serigrafiado de una placa electrónica o una etiqueta con código de barras.

Anote como mínimo:

• Modelo o familia de la maniobra y cualquier denominación visible del sistema.
• Referencia del ascensor, instalación o equipo que aparezca en la documentación técnica disponible.
• Ubicación de la pieza: cuadro, hueco, techo de cabina, operador de puertas, foso o sala de máquinas.
• Función que realiza y síntoma que ha motivado la sustitución.
• Fotografías nítidas de la etiqueta completa, ambas caras si es una tarjeta, conectores y fijaciones.
• Cambios previos conocidos, como una modernización de maniobra o sustitución de puertas.

El modelo sirve para acotar la búsqueda, pero no sustituye a la referencia del componente. Dos ascensores de una misma familia pueden llevar configuraciones eléctricas distintas. Por eso, si se dispone de la pieza original, su código es normalmente el punto de partida más fiable.

También es útil separar la identidad del equipo de la causa de la avería. Una alarma de comunicación no confirma automáticamente que la tarjeta de red esté defectuosa; antes de comprar hay que comprobar alimentación, cableado, conectores, configuración y otros módulos relacionados. Cambiar una pieza sin este diagnóstico puede trasladar el problema al repuesto nuevo.

Localice y registre la referencia de la pieza

La referencia del fabricante, también llamada número de pieza, código de artículo o part number, permite solicitar un repuesto KONE con una precisión muy superior a una búsqueda por descripción. Debe copiarse íntegramente, respetando letras, guiones, espacios significativos, sufijos y revisiones.

En electrónica de ascensores es frecuente que el código principal vaya acompañado de información adicional. No descarte esos datos: pueden determinar una variante concreta o una revisión de fabricación.

Una ficha útil de identificación incluye:

No complete los caracteres dudosos por intuición. Una letra confundida con un número, o un sufijo omitido, puede llevar a una pieza parecida pero incompatible. Si la etiqueta está deteriorada, haga varias fotos con distinta iluminación y solicite la identificación a partir de imágenes, especificando qué parte del código no puede leerse.

Cuando el repuesto se ha retirado, conviene etiquetarlo internamente con la instalación de origen, fecha de extracción y motivo de sustitución. Esta práctica evita que una pieza se mezcle con stock genérico y mejora el análisis de retornos o fallos repetidos.

Categorías habituales de repuestos KONE

Los repuestos para ascensores KONE abarcan componentes mecánicos, eléctricos y electrónicos. La forma correcta de comprobarlos cambia según su función y criticidad.

Tarjetas electrónicas y módulos de comunicación

Aquí se incluyen placas de control, tarjetas de expansión, módulos de comunicación de hueco, interfaces de puertas y placas de red. Son componentes sensibles a la revisión de hardware, al tipo de bus, a la asignación de pines y, en algunos casos, a requisitos de configuración.

En esta categoría, una coincidencia visual tiene poco valor sin confirmar el código, la revisión y los conectores. Por ejemplo, una [tarjeta de comunicación FCB para hueco KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/) debe cotejarse con la referencia del módulo existente y con las conexiones reales de la instalación antes de considerarla sustitutiva.

Fuentes de alimentación, cajas de red y distribución eléctrica

Las fuentes, rectificadores, transformadores, unidades de alimentación de red y cajas de distribución deben verificarse por sus valores nominales de entrada y salida. No basta con que el formato físico encaje en el cuadro.

Compruebe la tensión de alimentación, corriente o potencia admisible, bornes, protecciones, tipo de conector y función dentro del sistema. Una [caja de alimentación de red para ascensor KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/) solo debe compararse tras validar su etiqueta eléctrica y sus interfaces, no por una denominación genérica como “power box”.

Módulos de freno, accionamientos y elementos de seguridad

Los módulos de control de freno, contactores, relés, sensores y elementos relacionados con el accionamiento requieren especial atención porque intervienen en funciones críticas. Revise su aplicación concreta, características de bobina, contactos, tensiones de mando y posibles interbloqueos.

Al valorar un [módulo de control de freno y fuente de alimentación KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/), confirme si la referencia propuesta reúne exactamente la función que desempeña el conjunto instalado. No sustituya elementos de seguridad o frenado por equivalencias no verificadas.

Componentes de puertas y cabina

Esta categoría puede incluir operadores, sensores, rodillos, cerraduras, botoneras, indicadores, cables planos y elementos de montaje. En piezas mecánicas, las medidas, mano de montaje, posición, recorrido y fijaciones son decisivas. En los elementos eléctricos de puerta, añada la tensión, el número de vías y el tipo de señal.

En piezas de cabina, el acabado y la estética pueden importar, pero deben quedar después de la compatibilidad funcional. Una botonera de aspecto similar puede utilizar un protocolo, alimentación o conector diferentes.

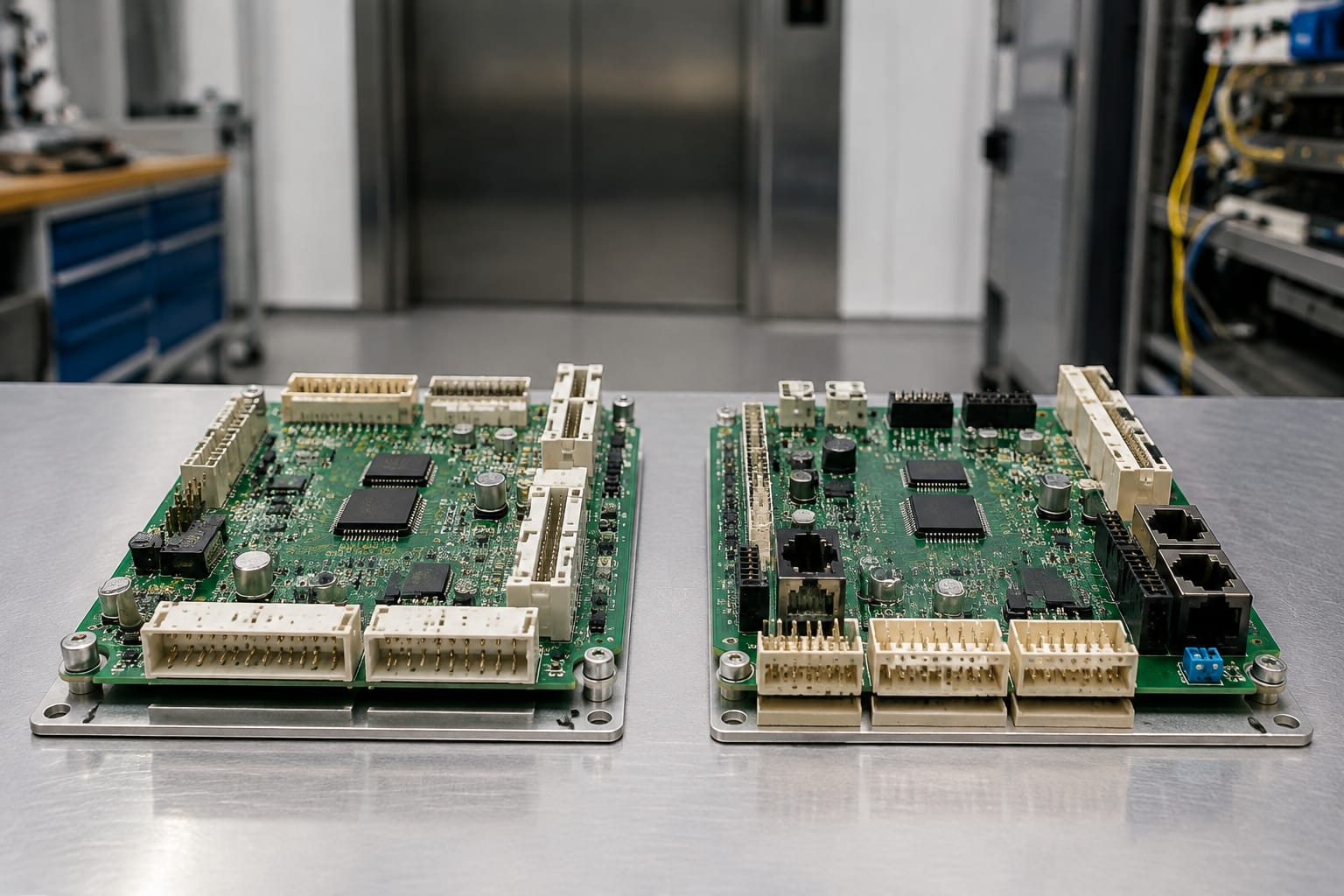

Compare las revisiones de placas y los conectores

Una referencia base idéntica no siempre garantiza que dos placas sean intercambiables. Las revisiones pueden incorporar cambios de componentes, pistas, conectores, protección eléctrica o compatibilidad con otras unidades. La revisión no debe tratarse como un detalle menor, especialmente en tarjetas de maniobra y comunicación.

Para hacer una comparación operativa, confronte la placa retirada y la oferta con estas comprobaciones:

1. Referencia principal y sufijo exactamente coincidentes.
2. Código de revisión, versión o índice visible.
3. Número, posición, forma y sistema de retención de los conectores.
4. Identificación de los conectores y orden de pines serigrafiado.
5. Ubicación de interruptores, puentes, selectores o terminaciones.
6. Fijaciones, dimensiones y separación de separadores o carriles.
7. Señales de modificación, corrosión, reparación previa o componentes ausentes.

Las fotos deben mostrar la placa completa, no solo el lado con componentes. El reverso puede revelar pistas, conectores, referencias secundarias o daños que no se aprecian desde el anverso. Para conectores, solicite una imagen frontal y otra lateral; la primera permite contar posiciones y la segunda ayuda a identificar el tipo de carcasa y retención.

No fuerce un conector que “casi encaja”. La adaptación manual de cableados puede introducir inversiones de polaridad, errores de señal o problemas de mantenimiento futuros. Cuando una variante solo difiere en el conector, pida confirmación documental de la equivalencia o mantenga la búsqueda abierta para localizar la referencia exacta.

Compruebe tensión y compatibilidad de comunicación

La compatibilidad eléctrica debe verificarse con los valores indicados en la pieza y en la documentación técnica disponible para la instalación. Las tensiones de alimentación, salidas, corriente nominal y polaridad son datos obligatorios para fuentes, relés, módulos y placas.

Diferencie siempre entre:

• Tensión de entrada de la pieza.
• Tensión de salida, cuando la genera o distribuye.
• Tensión de mando o señal.
• Corriente máxima, potencia o capacidad de carga.
• Corriente continua y corriente alterna.
• Frecuencia, si procede.
• Polaridad y disposición de bornes.

Una cifra de tensión aislada puede ser insuficiente. Por ejemplo, dos fuentes pueden admitir la misma entrada y entregar salidas distintas; dos relés pueden tener bobinas parecidas pero contactos con capacidades diferentes. Asimismo, una placa puede recibir una alimentación común y manejar señales de baja tensión que no admiten conexiones improvisadas.

La comunicación requiere una comprobación adicional. Identifique el bus o interfaz utilizado, el número de hilos, blindaje, terminaciones, conectores, direccionamiento y cualquier ajuste físico disponible. No presuponga que una tarjeta que comparte el mismo formato emplea el mismo protocolo de comunicación.

En sistemas sujetos a programación, parametrización o emparejamiento, confirme qué trabajos son necesarios tras el montaje. Un componente físicamente compatible puede no quedar operativo sin una configuración autorizada y realizada por personal competente. La compra del repuesto no sustituye el procedimiento de puesta en servicio ni las verificaciones de seguridad aplicables.

Verifique el estado y la información de prueba

El estado comercial del repuesto debe ser claro antes de comparar ofertas. “Disponible” o “en buen estado” no explican por sí solos si la pieza es nueva, usada, reacondicionada, retirada de una instalación o simplemente almacenada.

Pida que la oferta identifique al menos:

• Estado exacto del componente.
• Referencia y revisión ofertadas.
• Fotografías actuales de la unidad, si no es nueva en embalaje original.
• Alcance de la comprobación realizada, cuando se haya probado.
• Resultado de dicha comprobación y sus límites.
• Accesorios incluidos: conectores, tapas, tornillería, soportes o cableado.
• Procedimiento aplicable en caso de incidencia tras la recepción.

La expresión “probada” necesita contexto. Puede significar desde una inspección visual o comprobación básica de encendido hasta una prueba funcional en un banco o instalación compatible. Pida que se describa el método, pero no interprete una prueba como validación de funcionamiento en su ascensor concreto. La compatibilidad final depende de la aplicación, el cableado, la configuración y el montaje.

Revise las fotografías buscando pines doblados, bornes dañados, restos de humedad, zonas oscurecidas, condensadores deformados, reparaciones no documentadas y etiquetas ilegibles. Estas señales no demuestran por sí mismas que una pieza vaya a fallar, pero justifican una consulta más detallada o una valoración de riesgo distinta.

Embale con seguridad los componentes KONE sensibles

Las tarjetas y módulos electrónicos pueden dañarse durante el transporte por electricidad estática, humedad, golpes o presión sobre conectores. Un embalaje correcto protege el componente y conserva la información necesaria para identificarlo a la llegada.

Para placas electrónicas, utilice una bolsa antiestática adecuada y, cuando sea posible, mantenga la pieza en un envase que evite el movimiento. La bolsa antiestática no debe sustituirse por plástico común: el plástico de embalaje convencional puede no ofrecer la misma protección frente a descargas electrostáticas.

A continuación, use material de amortiguación suficiente dentro de una caja rígida. Los conectores, relés altos, disipadores y esquinas de la placa no deben soportar directamente el peso del paquete. Si se envían varias unidades, embale cada una por separado para que no rocen entre sí.

Antes de cerrar el envío:

• Retire o asegure tornillos, tapas y accesorios sueltos.
• Proteja bornes y pines expuestos sin aplicar adhesivos sobre contactos.
• Incluya una etiqueta interna con referencia, revisión y cantidad.
• Separe piezas con signos de humedad o contaminación para evitar afectar a otras.
• Documente con fotos el estado y embalaje cuando el valor o criticidad lo justifiquen.

Las baterías, líquidos, grandes equipos de potencia y mercancías con requisitos de transporte específicos pueden exigir un tratamiento distinto. Revise sus características reales antes de organizar el envío.

Lista de comprobación para solicitar repuestos KONE

Una solicitud bien preparada acelera la evaluación técnica y permite comparar respuestas de varios proveedores en condiciones equivalentes. En lugar de pedir “una placa KONE” o “un repuesto para una maniobra”, incluya los datos que definen la pieza y la aplicación.

Utilice esta lista antes de enviar una consulta:

• Nombre de la pieza y función en el ascensor.
• Modelo o familia del equipo donde está instalada.
• Referencia completa, revisión y números secundarios legibles.
• Cantidad requerida.
• Fotos de etiqueta, anverso, reverso, conectores y zona de montaje.
• Datos de tensión, corriente, frecuencia y polaridad cuando correspondan.
• Medidas, fijaciones y posición de montaje para piezas mecánicas.
• Tipo de comunicación, cableado y ajustes conocidos en módulos electrónicos.
• Estado que se acepta: nuevo, reacondicionado o usado.
• Información de prueba requerida y documentación que debe acompañar al envío.
• Accesorios imprescindibles que deben incluirse.
• País de destino, necesidad de documentación comercial y requisitos de embalaje.

Evite presentar una pieza aproximada como sustitución confirmada. En una solicitud interna o a un proveedor, indique claramente si la referencia se ha leído en la pieza original, se ha obtenido de documentación o se ha deducido de una fotografía. Esta distinción ayuda a priorizar las verificaciones necesarias.

Para importadores, distribuidores y empresas de mantenimiento que gestionan referencias multi-marca, resulta práctico normalizar estos campos en una plantilla de compra. Kelevator suministra repuestos de ascensor multimarca a compradores B2B, por lo que una consulta con referencias, imágenes y requisitos técnicos completos facilita valorar una propuesta con mayor precisión.

Preguntas frecuentes sobre repuestos KONE

¿Puede sustituirse una pieza KONE solo porque tiene el mismo aspecto?

No. El formato físico puede coincidir entre variantes con distinta revisión, tensión, conector o comunicación. La referencia completa, los datos eléctricos y las conexiones deben confirmarse antes de adquirirla o instalarla.

¿Es suficiente el número de serie del ascensor?

Puede ayudar a contextualizar la instalación, pero normalmente no reemplaza la referencia del componente. Para comprar una tarjeta, fuente o módulo, facilite ambos datos si los tiene, junto con fotografías de la pieza.

¿Qué debo pedir para evaluar un repuesto usado o reacondicionado?

Solicite el estado declarado, fotos actuales, referencia y revisión, información sobre la comprobación efectuada, accesorios incluidos y condiciones comerciales aplicables. Después, contraste esos datos con la pieza que debe sustituir.

¿Qué ocurre si la tarjeta tiene una revisión distinta?

No debe asumirse que será compatible ni que será incompatible. Compare conectores, funciones, alimentación, comunicación y documentación disponible. Cuando no haya confirmación suficiente, trate la variante como no validada para esa instalación.

La forma más eficaz de adquirir repuestos KONE es convertir la necesidad de compra en una identificación técnica completa. Reúna la referencia, revisión, fotos, valores eléctricos y detalles de conexión antes de comparar alternativas; así podrá solicitar una oferta concreta y decidir con una base verificable.
