Botones Schindler: guía para elegir y sustituir

Sustituir botones Schindler exige comprobar más que el aspecto visible del pulsador. Dos piezas con el mismo símbolo o diámetro aparente pueden requerir placas, conectores, iluminación o fijaciones diferentes. Antes de desmontar nada, identifique si el botón pertenece a la cabina o al rellano, documente la referencia de la placa y tome medidas del conjunto.

La forma más fiable de seleccionar un recambio es contrastar la pieza original con seis datos: ubicación del panel, familia de maniobra, tipo de pulsación, dimensiones, iluminación y conexión eléctrica. Esta comprobación reduce el riesgo de recibir un botón que encaja en el frontal, pero no funciona con la electrónica instalada.

Funciones de los botones Schindler en COP y LOP

Los botones de un ascensor cumplen funciones distintas según se encuentren en el panel de mando de cabina o en el dispositivo de llamada de planta. Esta diferencia condiciona tanto el símbolo como la electrónica que debe verificarse.

El COP (Car Operating Panel) es la botonera situada dentro de la cabina. Normalmente integra:

• Pulsadores de planta.
• Apertura y cierre de puertas.
• Alarma y, según la configuración, otros mandos autorizados.
• Indicadores luminosos, señalización de selección o confirmación de llamada.
• En algunos equipos, interfaces táctiles o módulos integrados en una placa.

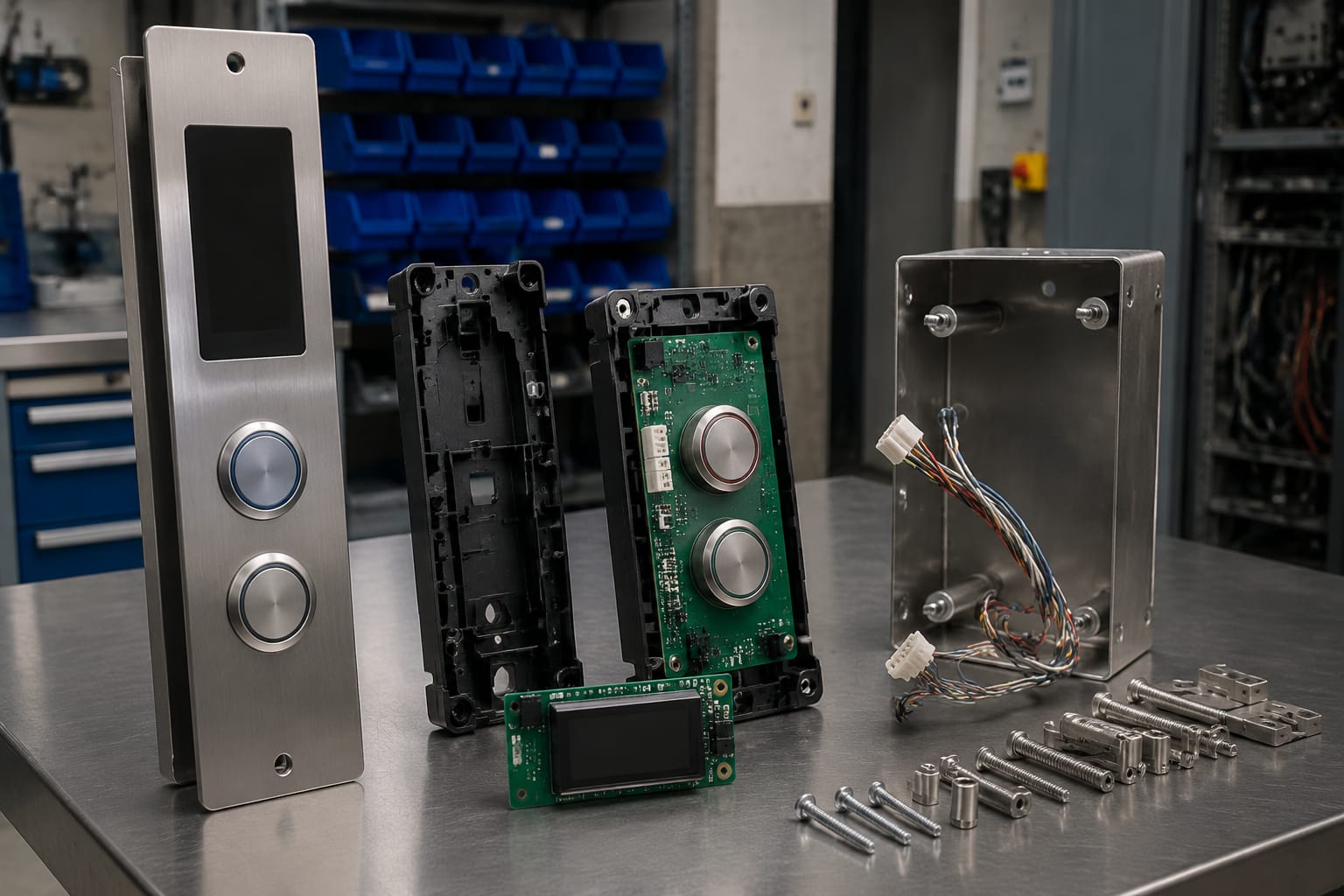

El LOP (Landing Operating Panel) es el panel instalado en el rellano. Su función principal es registrar llamadas de subida, bajada o una llamada única según el tipo de parada. Puede incorporar flechas, indicadores de posición, señalización de dirección y, en determinados diseños, botones táctiles conectados a una placa de llamada.

Esta distinción parece elemental, pero evita errores habituales en la compra de botones Schindler. Un pulsador de cabina con número de planta no sustituye a un botón de llamada de rellano, aunque ambos pertenezcan a la misma serie estética. Además, un panel de rellano puede usar una placa específica para gestionar botón e indicador, mientras que una botonera de cabina puede distribuir las señales de otra manera.

Antes de pedir la pieza, anote siempre:

1. Si procede de COP o LOP.
2. La función exacta: planta, abrir, cerrar, alarma, subir, bajar o llamada única.
3. El símbolo mostrado y el color de iluminación de la pieza retirada.
4. La posición física del botón en el panel.
5. Las referencias impresas en el botón, soporte, cableado o placa.

Cómo identificar aplicaciones 3300 y 3600

Las denominaciones 3300 y 3600 ayudan a orientar la identificación, pero no bastan por sí solas para confirmar una compatibilidad. Dentro de una misma familia pueden existir variaciones de panel, acabados, revisiones electrónicas y configuraciones de instalación.

La comprobación debe empezar por la documentación disponible en el ascensor y continuar con la inspección de la pieza montada. Si se ha retirado el frontal, fotografíe el estado inicial antes de desconectar conectores o separar módulos. Una imagen nítida del reverso suele ser más útil que una foto frontal para localizar códigos de placa, tipo de terminal y geometría de montaje.

En aplicaciones 3300 y 3600, preste especial atención a si está sustituyendo:

• Un botón individual con mecanismo mecánico.
• Un elemento táctil o capacitivo.
• Una placa de pulsadores de cabina.
• Una placa de llamada de rellano.
• Un conjunto con botón y visualizador o indicador integrado.

Por ejemplo, una [placa ID Touch para pulsadores de ascensor 3300 y 3600](/products/id-touch-button-board-3300-3600-elevator-parts/) debe evaluarse como módulo electrónico y no como simple embellecedor. La referencia de la placa, sus conectores y la disposición de los puntos de fijación son datos de compatibilidad esenciales.

En el rellano, una [placa de llamada para 3600 y 3300](/products/3600-3300-elevator-hall-call-button-board-id-lift-parts/) puede pertenecer a una configuración concreta de llamada y señalización. Confirme la función del panel, el número de llamadas disponibles y el diseño de la conexión antes de considerarla equivalente a otra placa visualmente parecida.

Qué documentación conviene reunir

Para una sustitución individual o una compra recurrente, la ficha de identificación debería incluir:

• Marca y familia del ascensor.
• Ubicación exacta: cabina, planta, puerta de acceso o panel auxiliar.
• Número de parada y función del pulsador.
• Fotografías del frontal, reverso, placa y conector.
• Referencia completa de cualquier etiqueta o serigrafía.
• Medidas de botón, abertura y fijación.
• Estado de la iluminación y comportamiento del fallo.
• Cantidad de unidades necesarias y si se requiere uniformidad estética con otros paneles.

No complete los datos que falten mediante suposiciones basadas únicamente en el año aproximado de instalación. Las modernizaciones parciales pueden haber cambiado la botonera, las placas o el sistema de iluminación sin que la cabina pierda su apariencia general.

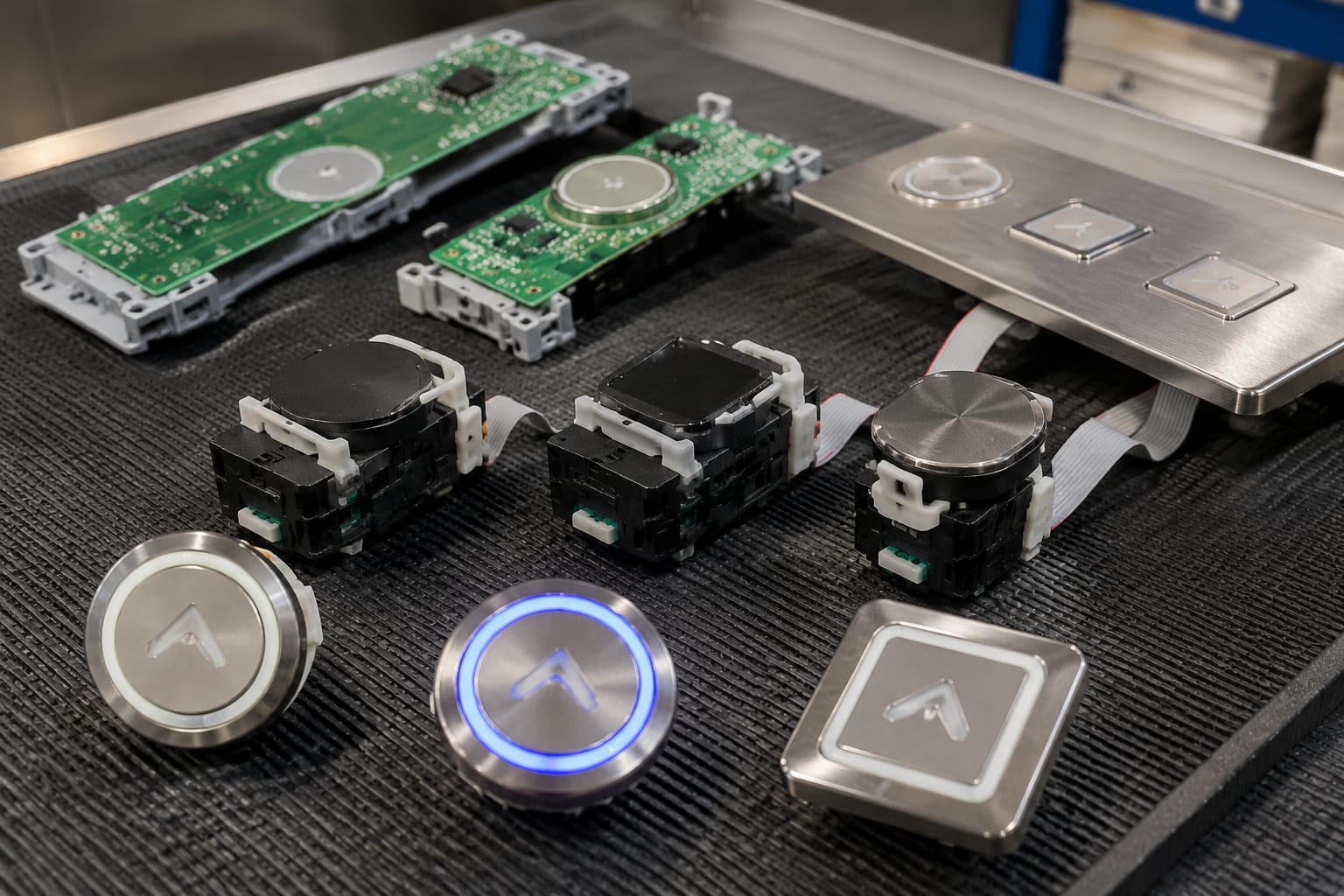

Comparativa entre botones de pulsación y táctiles

La primera decisión técnica consiste en distinguir si el sistema utiliza un botón de pulsación física o un mando táctil. La sustitución de uno por otro no debe plantearse como un intercambio directo: suelen diferir en señal, soporte, placa de control y diagnóstico.

Un botón mecánico puede fallar por desgaste, suciedad, deformación del soporte, rotura del retorno o mal contacto. En esos casos, la inspección debe abarcar tanto el pulsador como el receptáculo y el conector. Cambiar solo el frontal no resolverá una avería de placa o cableado.

En los sistemas táctiles, una falta de respuesta no confirma que la superficie táctil sea la causa. La anomalía puede proceder de la placa, del conector, de una alimentación deficiente o de una configuración incompatible. Si el panel incluye pantalla o indicador, compruebe si el fallo afecta solo a una llamada o al funcionamiento general del módulo.

Una [placa táctil de rellano 3300 con display](/products/3300-touch-hall-call-button-display-board-elevator-parts/) debe contrastarse con el conjunto instalado: funciones del display, número de llamadas, conectores, fijaciones y códigos de placa. El término “táctil” describe el modo de uso, pero no identifica por sí solo el recambio correcto.

No convierta un cambio de tecnología en una reparación menor

Sustituir un pulsador convencional por una solución táctil, o a la inversa, puede requerir una modernización del panel y de su electrónica. No se debe asumir que la abertura existente, el cableado ni la lógica de control son compatibles. Cuando el objetivo sea mantener la instalación operativa, es más prudente localizar una pieza equivalente al conjunto instalado.

Medidas, recortes y sistema de montaje

La coincidencia de dimensiones es una condición necesaria, pero no suficiente. Al evaluar botones Schindler, mida la pieza desmontada y el hueco del panel por separado. Un botón puede presentar un diámetro exterior determinado y, sin embargo, usar un cuerpo trasero, pestañas o una tuerca de fijación incompatibles con otro modelo de igual diámetro visible.

Registre como mínimo:

• Diámetro o ancho y alto del frontal.
• Medida del recorte del panel.
• Profundidad disponible detrás de la chapa o cristal.
• Longitud total del cuerpo del pulsador.
• Distancia y posición de clips, tornillos o pestañas.
• Espesor del panel en el punto de montaje.
• Orientación del botón y del conector.

Para piezas rectangulares, tome ancho y alto en varios puntos si hay marco o bisel. Para formatos circulares, diferencie entre el diámetro del aro visible, el orificio de montaje y el cuerpo posterior. Una regla o calibre junto a una fotografía del reverso facilita la validación por parte de un equipo de compras o de un proveedor.

Compruebe el soporte, no solo el pulsador

En algunas botoneras, el soporte retiene varios elementos y guía su alineación. En otras, cada botón se fija de manera individual. Si el soporte está agrietado, deformado o alterado por una reparación previa, el nuevo botón puede quedar mal asentado aunque su referencia sea correcta.

También debe comprobarse la holgura posterior. Un módulo más profundo puede interferir con cableado, perfiles del panel, pantalla o elementos de la puerta de cabina. La pieza debe poder montarse sin forzar el conector ni doblar conductores.

Iluminación, símbolos y acabado del botón

La iluminación no es un detalle decorativo: forma parte de la funcionalidad del pulsador. Un botón puede iluminarse al recibir una llamada, permanecer encendido como orientación, cambiar de estado o mostrar una señal específica. Confirme el comportamiento de la pieza original antes de seleccionar el recambio.

Revise estos aspectos:

• Color de iluminación visible.
• Estado de reposo y estado tras pulsar.
• Posición de la luz: aro, pictograma, halo o superficie completa.
• Tipo de símbolo y orientación.
• Acabado del frontal: metálico, plástico, transparente u otro.
• Presencia de numeración, Braille, relieve o marcaje adicional.

No conviene elegir un botón únicamente por la coincidencia del número de planta. El símbolo debe corresponder a su función. Esto es especialmente importante con abrir y cerrar puertas, flechas de rellano y botones de alarma. Un pictograma incorrecto puede generar confusión de uso y obligar a rehacer la intervención.

En edificios donde se cambian varios botones de una misma botonera, valore además la coherencia visual del conjunto. Diferencias de tono, difusión de luz o acabado pueden resultar evidentes, incluso cuando cada pieza funciona por separado. Esto no obliga a sustituir toda la botonera, pero sí debe considerarse al definir el alcance del pedido.

Verifique códigos de placa y conectores

El código de la placa es uno de los criterios más importantes para piezas electrónicas y sistemas táctiles. Busque referencias impresas, etiquetas, serigrafías o códigos de revisión en la cara posterior. Anote la referencia completa, incluidos sufijos, guiones y letras, porque una variación puede distinguir una revisión o configuración diferente.

Fotografíe la placa antes de desconectar cualquier conector y procure que se vean:

• Referencia de placa y, cuando exista, revisión.
• Número y disposición de conectores.
• Forma de las carcasas y posición de las guías.
• Número aproximado de vías o pines.
• Colores y orden de los cables.
• Puntos de fijación y orientación respecto al frontal.
• Cualquier puente, etiqueta o conmutador visible.

No debe forzarse un conector que “casi encaja”. La similitud física no acredita que coincidan asignación de pines, alimentación o señales. Tampoco conviene reutilizar una placa si presenta corrosión, pistas dañadas, conectores flojos o signos de calentamiento; en esos casos, primero hay que determinar el origen de la avería para evitar que afecte al recambio.

Cuando no se ve la referencia

Si la referencia no es legible, combine evidencias en lugar de elegir por apariencia:

1. Identifique la familia de ascensor y la ubicación del módulo.
2. Documente dimensiones, fijación, conectores y número de funciones.
3. Compare fotos frontales y traseras de la pieza.
4. Revise si el panel comparte placa con un visualizador u otros botones.
5. Mantenga la pieza retirada etiquetada hasta confirmar el funcionamiento del recambio.

Este método no sustituye una referencia de fabricante, pero reduce la incertidumbre cuando el código se ha borrado o la instalación ha sido manipulada.

Pruebas del panel después de la sustitución

Una sustitución debe validarse con una comprobación funcional y visual antes de cerrar el panel. Las pruebas deben realizarlas personas competentes y conforme a los procedimientos de seguridad aplicables a la instalación. No intervenga en circuitos de ascensor energizados sin la cualificación y las medidas de control necesarias.

Tras montar la pieza, confirme:

• Correcta sujeción y alineación con el frontal.
• Ausencia de rozamientos, holguras o presión sobre el cableado.
• Recorrido y retorno adecuados en botones mecánicos.
• Respuesta al toque en superficies táctiles.
• Iluminación en reposo y tras la activación, según corresponda.
• Función asignada correcta: planta, puerta, alarma o dirección de llamada.
• Ausencia de activaciones involuntarias o pulsaciones duplicadas.
• Respuesta del indicador, display o flechas de dirección cuando formen parte del conjunto.

En una botonera de cabina, pruebe la llamada de planta y verifique que el registro se muestra y se cancela con normalidad al completar el servicio. En un rellano, pruebe cada dirección disponible y confirme que el indicador responde de acuerdo con la configuración del panel.

Si el botón nuevo no funciona, evite concluir de inmediato que está defectuoso. Revise primero orientación del conector, asentamiento de la placa, referencia de la pieza, integridad del cableado y compatibilidad con el módulo instalado. Un diagnóstico ordenado evita sustituir componentes válidos.

Lista de comprobación para comprar botones Schindler

Use esta lista antes de solicitar precio, pedir muestras o emitir una orden de compra:

• [ ] Indicar si la pieza procede de COP o LOP.
• [ ] Definir su función exacta y el símbolo requerido.
• [ ] Identificar la familia o aplicación del ascensor, incluida 3300 o 3600 cuando corresponda.
• [ ] Confirmar si se trata de botón mecánico, táctil, placa o conjunto con display.
• [ ] Aportar fotografías nítidas del frontal, reverso, soporte, placa y conector.
• [ ] Registrar todas las referencias, códigos y revisiones visibles.
• [ ] Medir frontal, recorte, profundidad, puntos de fijación y espesor del panel.
• [ ] Confirmar iluminación, color, comportamiento de activación y acabado.
• [ ] Comparar número, forma, orientación y disposición de conectores.
• [ ] Indicar cantidad requerida y si todas las unidades deben ser del mismo acabado.
• [ ] Conservar la muestra retirada hasta completar las pruebas funcionales.
• [ ] Separar los datos confirmados de las suposiciones pendientes de validar.

Para importadores, distribuidores y empresas de mantenimiento, conviene convertir esta lista en una ficha interna de recepción. Así, las compras repetidas se basan en evidencias documentadas y no en descripciones genéricas como “botón redondo Schindler” o “placa para 3600”.

Preguntas frecuentes sobre botones Schindler

¿Puedo identificar un botón solo por una fotografía frontal?

Una foto frontal sirve para reconocer símbolo, acabado y geometría general, pero rara vez confirma la compatibilidad. Para una selección fiable hacen falta, como mínimo, imágenes del reverso, medidas, tipo de fijación y datos de conexión o placa.

¿Un botón de la misma serie siempre es compatible?

No necesariamente. Una misma familia puede usar variantes según la ubicación, la función, la revisión del panel y la electrónica. Confirme la referencia del componente y la configuración física antes de tratar dos piezas como equivalentes.

¿Hay que sustituir toda la placa si falla un botón táctil?

Depende del diseño y del diagnóstico. Algunos sistemas integran la función táctil en un módulo o placa, por lo que no admiten la sustitución independiente de la superficie. Antes de decidirlo, compruebe si el fallo está en el elemento táctil, la placa, el conector o la alimentación.

¿Qué hago si el símbolo es correcto, pero la iluminación es distinta?

No lo considere equivalente sin comprobar su función. La iluminación puede variar en color, ubicación o comportamiento de confirmación. Verifique que coincide con la pieza original y con el resto del panel.

Una petición de recambio bien documentada acelera la comparación técnica y reduce devoluciones por incompatibilidad. Kelevator trabaja con recambios multimarca para compradores B2B; al solicitar botones o placas, aporte la lista de comprobación y las fotografías del conjunto original para evaluar la referencia adecuada.
