Comprar Schindler parts con criterio no consiste en buscar una pieza por su aspecto o por el nombre comercial del ascensor. La compatibilidad debe comprobarse a partir de la familia del equipo, la función concreta del componente, su referencia completa, la revisión de hardware y software cuando aplique, las conexiones y los datos eléctricos.

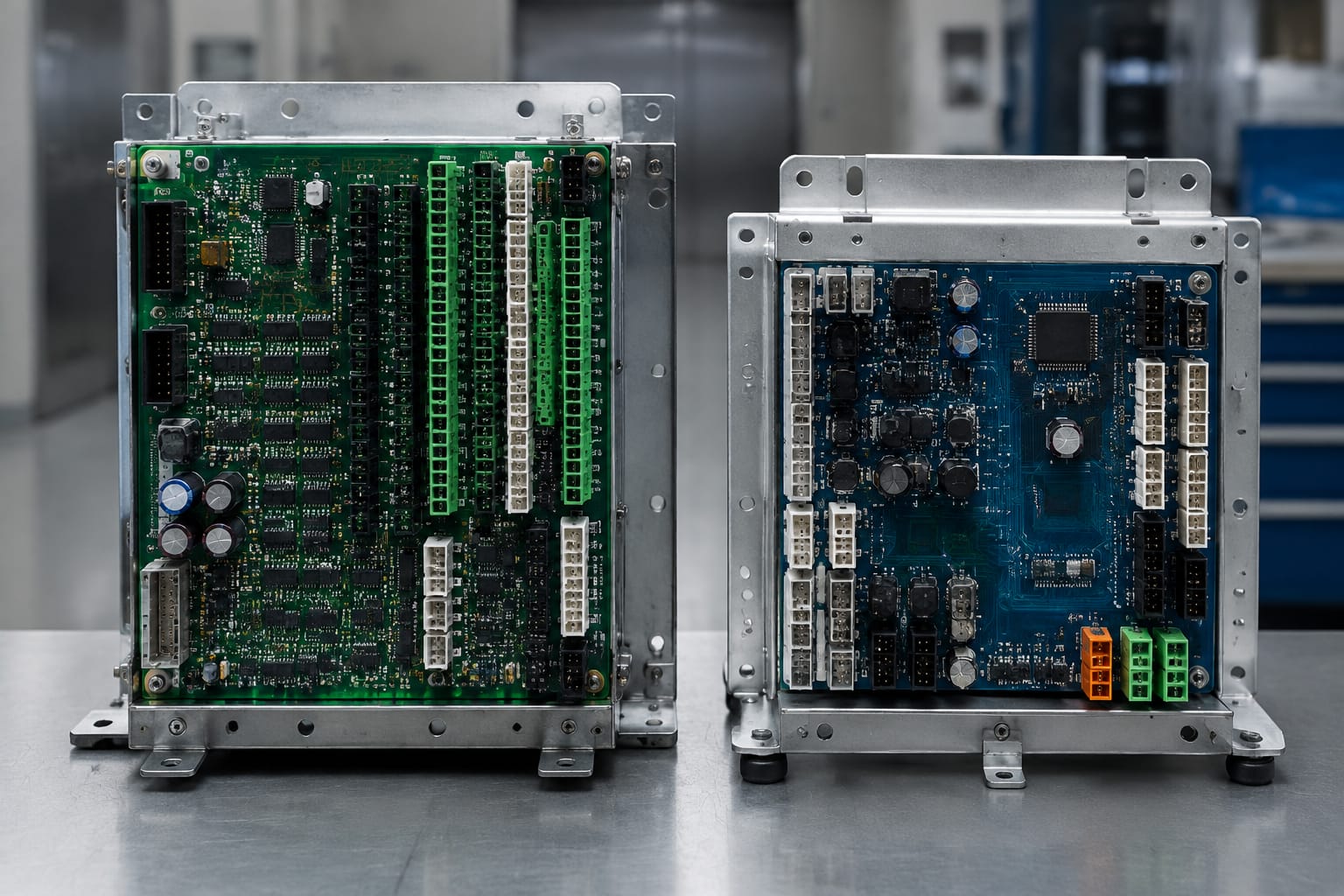

En instalaciones de ascensores, dos placas o módulos visualmente parecidos pueden no ser intercambiables. Antes de cursar un pedido, conviene reunir fotografías nítidas de las etiquetas, referencias de la maniobra y de la pieza retirada, además de las dimensiones, posición de los conectores y datos de tensión. Esta información reduce errores de suministro, paradas prolongadas y devoluciones.
Identificar la familia de equipo Schindler
El primer paso para localizar repuestos Schindler es identificar qué familia de ascensor, maniobra, operador de puerta o elemento de cabina está instalada. La marca del ascensor no basta: una misma marca puede incorporar distintas generaciones de control, interfaces y configuraciones según la fecha de instalación, el mercado, la capacidad o las modernizaciones posteriores.
Empiece por separar la identificación en tres niveles:
- Equipo principal: modelo de ascensor, grupo de producto o familia de maniobra.
- Conjunto funcional: cuadro de maniobra, placa de control, placa de cabina, operador de puerta, botonera, pantalla o fuente de alimentación.
- Referencia exacta de la pieza: código de producto, número de placa, revisión, número de serie o código de fabricación.
La documentación disponible en la instalación puede ayudar, pero debe contrastarse con el componente físico. Las placas sustituidas durante intervenciones anteriores, las actualizaciones parciales y las reformas de cabina pueden hacer que el inventario original ya no refleje el estado real del ascensor.
Para una solicitud de compra, la información más útil suele ser:
- Foto frontal y posterior del componente, sin tapar las etiquetas.
- Imagen de los conectores y de la disposición de pines.
- Código impreso en la placa, etiqueta adhesiva y referencia del fabricante.
- Modelo de maniobra, ascensor u operador de puerta.
- Descripción de la avería o de la función requerida.
- Medidas de la placa, módulo o elemento mecánico.
- Cantidad necesaria y si se trata de una sustitución individual o un lote.
No debe asumirse que una pieza de otra instalación Schindler funcionará porque el ascensor tenga un nombre de modelo parecido. La identificación se valida por referencia y configuración, no por similitud visual.
Componentes habituales de control y puerta
Los repuestos de ascensor Schindler más sensibles a errores de compatibilidad suelen estar en el sistema de control y en el conjunto de puertas. En ambos casos, conviene determinar primero la función que desempeña la pieza y después confirmar su referencia.
Placas de control de maniobra
La placa de control procesa señales de seguridad, llamadas, posición, accionamientos y comunicaciones según la arquitectura de la instalación. Puede incluir relés, entradas y salidas, conectores para periféricos, indicadores de diagnóstico o interfaces de programación.
Al evaluar una placa de maniobra, confirme:
- Referencia completa y revisión.
- Número, tipo y orientación de conectores.
- Tensión de alimentación indicada.
- Configuración de entradas, salidas y comunicaciones.
- Compatibilidad con el armario de maniobra existente.
- Necesidad de parámetros, programación o transferencia de configuración.
Una placa no debe sustituirse basándose solo en el formato físico. Aunque encaje en el mismo soporte, una variación de revisión, firmware o cableado puede impedir el funcionamiento correcto.
Para aplicaciones identificadas como 3300 o 3600, puede ser relevante revisar una placa de control para ascensores 3300 y 3600 comparando siempre sus referencias, conexiones y aplicación específica con el componente retirado.
Interfaces de cabina, COP y pantallas
Las placas de la botonera de cabina, también denominada COP por sus siglas en inglés, gestionan pulsadores, indicadores, pantalla, señalización, alarma u otros elementos de interfaz. Son piezas que pueden confundirse fácilmente con otros módulos de tamaño similar.
Antes de pedir una placa de COP o display, revise:
- Número y ubicación de conectores.
- Tipo de cableado de pulsadores e indicadores.
- Dimensiones y puntos de fijación.
- Tipo de display, si lo incorpora.
- Referencia de placa y revisión.
- Protocolo de comunicación con la maniobra.
Una pantalla compatible físicamente no necesariamente mostrará información si utiliza otra interfaz o espera un protocolo distinto. La placa de COP y display para aplicaciones 3300 y 3600 debe seleccionarse con la identificación completa de la pieza instalada, no únicamente con el nombre de la familia de ascensor.
Controladores de operador de puerta
El controlador de puerta regula el movimiento de apertura y cierre, interpreta señales y puede integrarse con sensores, motor, enclavamientos u otros dispositivos del operador. Un fallo atribuido al controlador puede originarse también en el cableado, la alimentación, elementos mecánicos, sensores o el propio motor.
La comprobación previa al pedido debe incluir el modelo de operador, el código del controlador, la tensión de entrada y salida indicada, los conectores y la disposición de los terminales. También es importante registrar si la puerta es de cabina o de piso, y si la configuración corresponde a apertura central, lateral u otra solución.
En equipos 3300, una placa controladora para operador de puerta 3300 debe contrastarse con la placa existente y con el conjunto de puerta concreto. La denominación del ascensor no sustituye esa comprobación.
Cómo leer etiquetas de placas y códigos de pieza
La etiqueta o serigrafía de una pieza es la fuente principal para identificar Schindler parts. Debe fotografiarse y transcribirse sin abreviar. Un solo carácter, sufijo o revisión omitidos puede corresponder a una variante distinta.
Busque estas señales de identificación:
| Dato visible | Para qué sirve | Qué verificar |
|---|---|---|
| Referencia o número de pieza | Identifica el componente solicitado | Copiar todos los dígitos, letras, espacios y sufijos |
| Código de placa o PCB | Distingue el diseño electrónico | Confirmar si aparece junto a otra referencia comercial |
| Revisión | Señala una variante de hardware | Comparar la revisión admitida, no asumir equivalencia |
| Número de serie o lote | Facilita trazabilidad | Útil para consultas, pero no siempre define compatibilidad |
| Etiqueta de tensión | Aclara requisitos eléctricos | Verificar tensión, corriente, AC/DC y polaridad cuando consten |
| Marcado de conectores | Identifica puertos y cableado | Comparar número, tipo, clave y posición |
| Código de software o firmware | Puede afectar a la integración | Confirmar requisitos con la documentación técnica aplicable |
Conviene distinguir entre el número de identificación de la placa desnuda y la referencia del conjunto terminado. Por ejemplo, un código serigrafiado en el circuito impreso puede identificar el diseño base, mientras que una etiqueta adicional puede definir la versión ensamblada, equipada o programada. Cuando existan ambos, incluya ambos en la solicitud.
No elimine una etiqueta para limpiar el componente ni cubra información al tomar fotografías. Si está deteriorada, haga varias fotos con distinta iluminación y anote todo lo que resulte legible. En piezas electrónicas, la vista posterior suele aportar tanto valor como la frontal porque revela puentes, puertos, selectores, fusibles o referencias adicionales.
Comparar aplicaciones 3300 y 3600
Las denominaciones 3300 y 3600 son útiles para orientar la búsqueda, pero no constituyen por sí solas una confirmación de compatibilidad. Pueden existir diferencias entre configuraciones de maniobra, interfaz de cabina, versión de placa, operador de puerta y cableado asociado.
La comparación práctica debe partir de la función del componente y de la referencia física:
| Aspecto a comparar | Aplicación 3300 | Aplicación 3600 | Decisión de compra |
|---|---|---|---|
| Familia declarada en el equipo | Puede orientar la búsqueda | Puede orientar la búsqueda | No usarla como única prueba |
| Placa de control | Revisar referencia, revisión y conectores | Revisar referencia, revisión y conectores | Sustituir solo con equivalencia confirmada |
| Placa de COP o display | Confirmar interfaz y formato | Confirmar interfaz y formato | Verificar comunicación y fijación |
| Control de puerta | Identificar operador y tarjeta instalada | Identificar operador y tarjeta instalada | Comparar tensión, motor y conexiones |
| Programación | Puede depender de la configuración | Puede depender de la configuración | Confirmar si requiere carga de parámetros |
El error habitual es buscar “placa 3300” o “placa 3600” y pedir el primer resultado con una foto parecida. Una búsqueda inicial por familia es razonable, pero la decisión final debe basarse en los datos del componente retirado y del sistema en que se instalará.
Si una pieza se anuncia para ambas aplicaciones, solicite confirmación de la referencia, de la revisión aplicable y de cualquier requisito de configuración. Una descripción comercial amplia no elimina la necesidad de cotejar el equipo concreto.
Comprobar revisiones y conectores
La revisión de una placa puede incorporar cambios que no se perciben a simple vista: componentes sustituidos, distribución de señales distinta, correcciones de diseño, firmware asociado o compatibilidad con un cableado específico. Por ello, una referencia principal coincidente no siempre es suficiente.
Qué significa una revisión
La revisión suele expresarse mediante un sufijo, una combinación de letras y números, o una marca como “Rev.”. No existe una regla universal que permita deducir que una revisión posterior reemplaza automáticamente a otra. Debe confirmarse caso por caso mediante documentación técnica o validación del proveedor.
Aporte siempre la revisión de la pieza instalada y no pida “la última versión” sin más contexto. Una revisión más reciente puede requerir modificaciones adicionales o ser válida solo en determinadas configuraciones.
Cómo comparar conectores
La comprobación de conectores debe ser visual y funcional. Revise:
- Cantidad total de conectores.
- Tipo de carcasa, paso y sistema de guía.
- Número de pines o terminales.
- Posición y orientación de cada conector.
- Identificación impresa junto al puerto.
- Pestillos, muescas o claves mecánicas.
- Presencia de puentes, microinterruptores o terminales de ajuste.
No fuerce nunca un conector que parezca “casi compatible”. El hecho de que pueda insertarse no prueba que la asignación de pines sea equivalente. Una conexión incorrecta puede afectar al equipo electrónico o generar un diagnóstico difícil de resolver.
En componentes mecánicos, aplique la misma disciplina: compare taladros, distancia entre centros, diámetro de ejes, longitud útil, sentido de montaje y posición de levas o sensores. Las dimensiones deben medirse sobre la pieza retirada, no estimarse a partir de una fotografía.
Confirmar tensión y detalles de comunicación
Antes de instalar cualquier repuesto electrónico, deben coincidir los requisitos eléctricos y las interfaces de comunicación con el sistema existente. Esta comprobación corresponde a personal técnico cualificado y debe realizarse conforme a los procedimientos de seguridad y documentación de la instalación.
En la etiqueta, manual o esquema asociado, confirme como mínimo:
- Tensión nominal de alimentación.
- Tipo de corriente: AC o DC.
- Frecuencia, cuando proceda.
- Corriente, potencia o protección indicada.
- Polaridad en alimentación de corriente continua.
- Tensión de señales auxiliares.
- Conexión de tierra o masa, si corresponde.
- Tipo de bus, puerto o interfaz de comunicación identificado.
No deduzca la tensión a partir de la tensión general del edificio o del cuadro. Una maniobra puede alimentar sus módulos a tensiones auxiliares diferentes. Del mismo modo, una placa con conectores idénticos puede emplear un esquema de comunicación distinto.
Cuando el repuesto intervenga en funciones relacionadas con el control del ascensor, la puerta, la señalización o la seguridad, la sustitución debe contemplar pruebas funcionales y verificaciones posteriores adecuadas. La identificación del recambio no reemplaza el diagnóstico de la avería ni el procedimiento de puesta en servicio.
Evaluar la documentación del proveedor
La calidad de la información entregada por un proveedor es parte de la decisión de compra, especialmente para importadores, distribuidores, mantenedores y equipos de modernización que necesitan gestionar referencias con trazabilidad.
Antes de comprar, solicite documentación comercial y técnica proporcionada para la pieza específica, según proceda. Una ficha útil debería permitir comparar el producto ofertado con el componente instalado sin depender de interpretaciones ambiguas.
Valore estos elementos:
- Referencia completa ofrecida y descripción clara de la función.
- Fotografías reales o representativas que muestren etiquetas y conectores cuando estén disponibles.
- Aplicación declarada y límites de compatibilidad.
- Información de revisión o variante.
- Datos eléctricos disponibles.
- Medidas, fijaciones o disposición de conectores para piezas físicas.
- Condición comercial del componente, cuando se haya indicado.
- Documentación de instalación, programación o parametrización, cuando sea necesaria.
- Criterio de devolución aplicable antes de efectuar el pedido.
Desconfíe de descripciones excesivamente genéricas, como “compatible con Schindler” sin una referencia o una aplicación definida. También conviene aclarar qué significa “compatible”: puede referirse a una referencia exacta, a una alternativa funcional o a una pieza destinada a una familia determinada. Son supuestos diferentes y deben quedar claros antes de comprar.
Kelevator suministra recambios multimarca de ascensor para importadores, distribuidores, empresas de mantenimiento, compañías de modernización y compradores OEM. Para una consulta técnica útil, el comprador debe enviar la identificación completa de la pieza y de su instalación, de modo que el componente propuesto pueda contrastarse frente a la necesidad real.
Errores frecuentes al pedir Schindler parts
La mayoría de incidencias de compatibilidad se evitan con una revisión estructurada antes del pedido. Estos son los errores más habituales:
- Pedir por el modelo del ascensor sin indicar la referencia de la pieza.
- Omitir un sufijo, una revisión o un código secundario de la etiqueta.
- Comparar solo la cara frontal de una placa.
- Ignorar la orientación, el número de pines o la clave de los conectores.
- Suponer que dos versiones con la misma base física son intercambiables.
- Confundir el código de la PCB con la referencia del módulo completo.
- No confirmar tensión, tipo de corriente o polaridad.
- Diagnosticar una avería de placa sin revisar cableado, alimentación y elementos asociados.
- Solicitar una pieza de puerta sin identificar el operador instalado.
- No prever la posible necesidad de configuración, parámetros o pruebas posteriores.
Para pedidos de varias unidades, mantenga un registro por ascensor o por maniobra. Mezclar fotos, referencias y cantidades de distintas instalaciones en una sola solicitud aumenta el riesgo de recibir una respuesta incompleta o de asignar una pieza al equipo equivocado.
Lista final para comprar repuestos Schindler
Use esta lista antes de aprobar el pedido:
- [ ] He identificado la familia de ascensor, maniobra, cabina o puerta.
- [ ] He definido la función exacta de la pieza que se va a sustituir.
- [ ] Dispongo de fotos legibles de la cara frontal, posterior, etiquetas y conectores.
- [ ] He copiado la referencia completa, incluidos sufijos y revisión.
- [ ] He comparado dimensiones, puntos de fijación y orientación.
- [ ] He confirmado tipo, número y disposición de conectores.
- [ ] He verificado tensión, AC/DC, polaridad y requisitos eléctricos indicados.
- [ ] He revisado la interfaz de comunicación o la necesidad de programación cuando aplica.
- [ ] He comprobado que la aplicación 3300, 3600 u otra coincide con la referencia concreta.
- [ ] He solicitado una descripción clara de compatibilidad y documentación disponible.
- [ ] He separado las necesidades de cada instalación y definido cantidades correctas.
- [ ] He previsto la intervención y las verificaciones técnicas necesarias tras el montaje.
La forma más fiable de adquirir Schindler parts es pedir una pieza por su referencia completa y validarla contra el equipo instalado, no por una denominación genérica. Reúna esos datos antes de solicitar oferta o comparar proveedores: reducirá la incertidumbre técnica y permitirá evaluar con precisión la alternativa adecuada.
