Botones ThyssenKrupp: cómo identificarlos y pedir recambio

Sustituir botones de ascensor ThyssenKrupp sin documentar la pieza suele provocar errores de compatibilidad: un pulsador puede encajar en el recorte y, aun así, no coincidir con la placa, el conector, la tensión de iluminación o la lógica de control. Para encontrar una alternativa adecuada, hay que identificar tanto el botón como el conjunto donde trabaja: panel de cabina, botonera de rellano, display, placa de llamadas y maniobra.

La forma más eficaz de solicitar thyssenkrupp elevator buttons es aportar fotografías nítidas, referencias visibles, medidas verificadas y datos de conexión. Cuando una pieza original ya no está disponible, este registro permite valorar un repuesto compatible o una sustitución parcial del conjunto con criterios técnicos, no solo estéticos.

Ubicación de los botones en cabina y rellano

El primer dato que debe figurar en el expediente es la ubicación exacta. Los pulsadores de cabina y de rellano pueden parecer similares, pero cumplen funciones, conexiones y requisitos de señalización diferentes.

En la cabina, conviene distinguir entre:

• Botones de planta.
• Apertura y cierre de puertas.
• Alarma, intercomunicación o llamada de emergencia.
• Selección de funciones, como ventilación, llave o servicio especial.
• Indicadores de sobrecarga, displays de posición y flechas de dirección integradas en el panel.
• Botoneras auxiliares, por ejemplo en pasamanos o puertas opuestas.

En el rellano, documente si se trata de:

• Llamada simple, con un único pulsador.
• Llamada colectiva, con botones de subida y bajada.
• Indicador de posición o dirección incorporado.
• Botonera de planta principal con funciones adicionales.
• Instalación en superficie, empotrada o integrada en un marco arquitectónico.

La posición define el contexto de uso, pero no basta para concluir que dos botones son intercambiables. Por ejemplo, un pulsador circular con aro luminoso puede estar instalado tanto en cabina como en rellano, aunque utilizar una electrónica, fijación o señalización distinta.

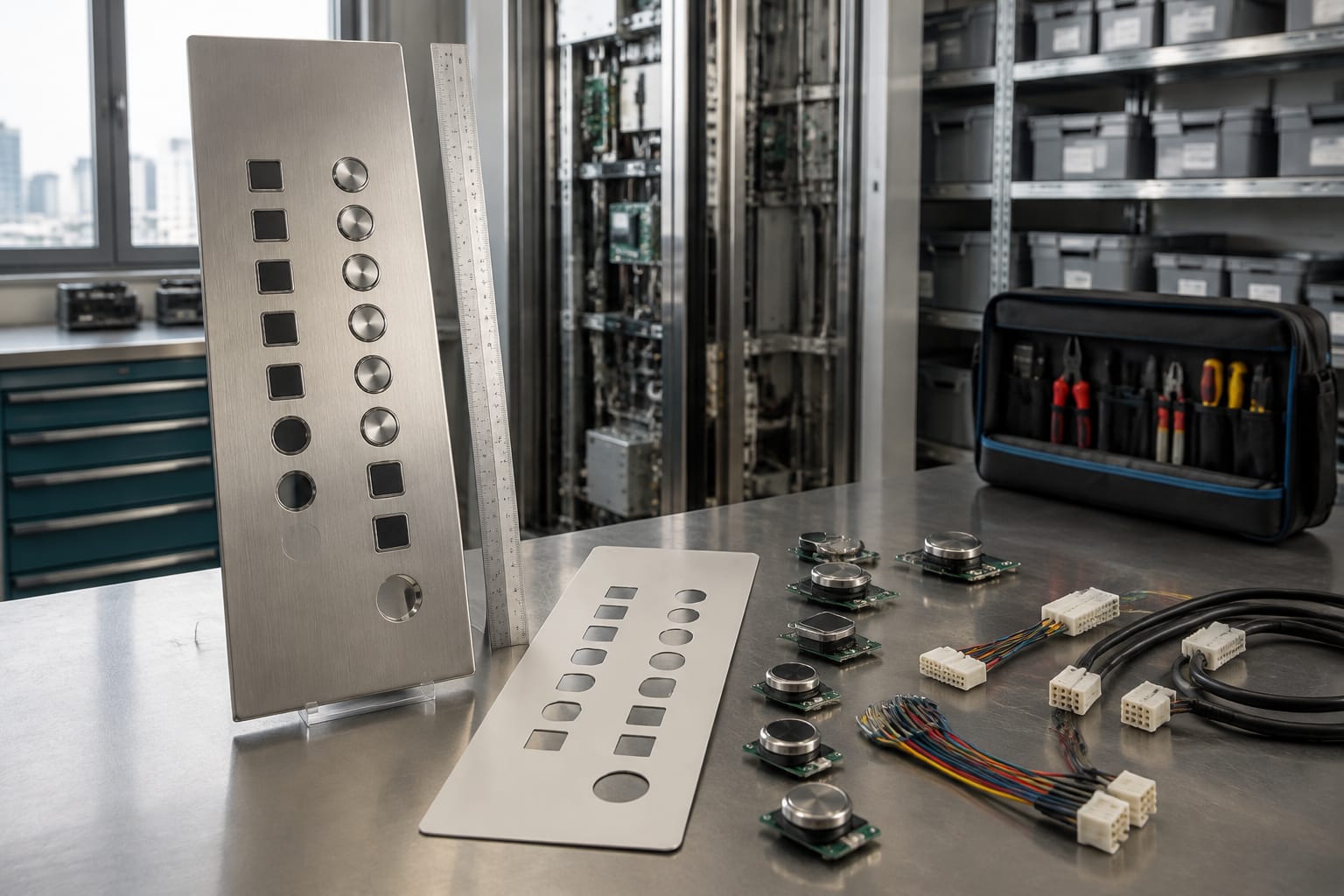

Incluya también una vista general del ascensor y una foto próxima de la botonera. La imagen global permite reconocer la familia estética y la configuración; la fotografía detallada sirve para leer referencias, símbolos y marcas de fabricación.

Identifique la familia del panel y de la maniobra

Antes de buscar un botón ThyssenKrupp, determine a qué conjunto pertenece. En mantenimiento, es habitual recibir referencias parciales o piezas reemplazadas en intervenciones anteriores. Por ello, la marca de la instalación no siempre identifica de forma concluyente el fabricante de cada componente.

Revise estos elementos:

1. Placa de características del ascensor. Puede estar en la cabina, el cuarto de máquinas, el armario de maniobra o documentación técnica disponible.
2. Identificación del panel. Busque etiquetas en la parte trasera de la botonera, el bastidor, los módulos de display y las placas electrónicas.
3. Modelo de maniobra o controlador. Anote fabricante, tipo, versión y referencias de tarjetas. La compatibilidad de una botonera comunicada depende a menudo de este dato.
4. Arquitectura de cableado. Compruebe si cada botón está cableado de forma individual o si la botonera utiliza una placa con comunicación serie, bus u otra electrónica compartida.
5. Historial de modernización. Una cabina ThyssenKrupp puede llevar una maniobra, panel o módulo de llamadas sustituido durante una reforma. No dé por hecho que todos los componentes son originales.

Una forma práctica de clasificar la necesidad es la siguiente:

Cuando se estudia una renovación completa, puede ser más útil revisar opciones de botoneras de cabina, botones y displays configurables que intentar adaptar un pulsador aislado a un panel deteriorado o con electrónica obsoleta. La decisión debe partir siempre del estado del sistema actual.

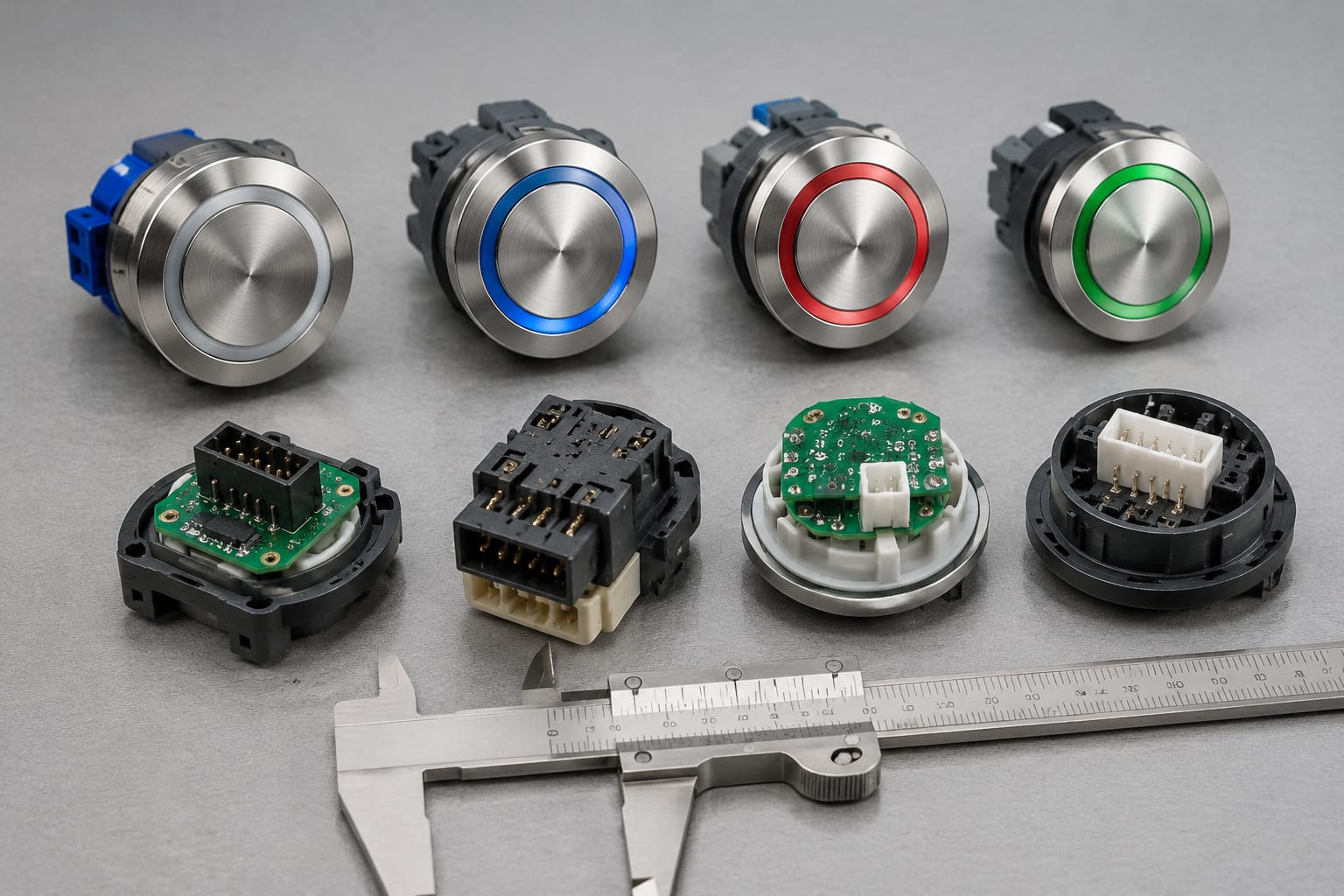

Mida el botón y el recorte, no solo el diámetro visible

Los datos dimensionales son indispensables para valorar un reemplazo de botón. Una medición tomada únicamente sobre la parte visible puede llevar a error: el diámetro del embellecedor, el cuerpo del pulsador y el recorte de chapa pueden ser distintos.

Mida, preferiblemente con calibre, los siguientes puntos:

• Diámetro o ancho y alto de la cara visible.
• Diámetro, forma y dimensiones del cuerpo que atraviesa el panel.
• Medida exacta del recorte de la chapa.
• Espesor del panel donde va montado.
• Profundidad disponible detrás de la botonera.
• Sistema de fijación: tuerca, clip, pestañas, tornillos o bastidor.
• Separación entre centros de botones si hay que sustituir varios.
• Espacio libre respecto a perfiles, cableado y placas internas.

En botones cuadrados, rectangulares o con formas especiales, anote largo, ancho, radios de esquina y orientación. Una diferencia pequeña en los radios o las pestañas puede impedir el montaje sin mecanizar el panel.

Las fotografías deben incluir una regla o calibre cuando sea posible, pero no sustituyen a una tabla de medidas escrita. Indique siempre la unidad, normalmente milímetros, y señale qué dimensión corresponde al embellecedor, al cuerpo y al recorte.

Compruebe el montaje por la parte trasera

Desmonte el conjunto solo siguiendo los procedimientos de seguridad aplicables y con el ascensor fuera de servicio cuando corresponda. La cara trasera revela información que no aparece en el frontal:

• Tipo de microinterruptor o módulo electrónico.
• Retenes y elementos de fijación.
• Referencia moldeada en la carcasa.
• Portalámparas, LED o módulo de iluminación.
• Conector y número de vías.
• Estado de los cables, pines y terminales.

No fuerce clips ni conectores para obtener una foto. En botoneras antiguas, el plástico puede estar fatigado y una intervención innecesaria puede convertir una sustitución de botón en una reparación de panel.

Compruebe iluminación, símbolos y características táctiles

La iluminación no es únicamente una cuestión visual. En un botón de ascensor puede indicar disponibilidad, confirmación de llamada, planta seleccionada, fuera de servicio o dirección de desplazamiento. El comportamiento debe coincidir con la función del sistema existente.

Documente lo siguiente:

• Color de iluminación en reposo y tras pulsación.
• Iluminación fija, intermitente o con cambio de color, si lo hay.
• Fuente de luz: LED, lámpara reemplazable u otro módulo.
• Alimentación y polaridad cuando estén indicadas.
• Símbolo frontal, número de planta o leyenda.
• Tipo de inscripción: grabada, serigrafiada, impresa, Braille o relieve.
• Marco luminoso, halo, punto central o aro perimetral.
• Tono y confirmación acústica, si el botón la incorpora.
• Superficie lisa, convexa, metálica, plástica o antivandálica.

Las designaciones de planta requieren atención. No basta con reproducir la grafía de la pieza retirada: hay que respetar la lógica del edificio. En España son frecuentes configuraciones como -1, 0, PB, P, 1 o E, pero el criterio debe ser coherente con la señalización existente y la documentación de la instalación. Cambiar una nomenclatura sin revisar el destino real de cada pulsación puede inducir a error a los usuarios.

Tampoco conviene asumir que un botón iluminado funciona a una tensión determinada por su apariencia. Confirme la especificación del módulo original, la placa donde se conecta y, si aplica, el esquema eléctrico. La sustitución de un LED por otro componente con requisitos distintos puede causar una iluminación débil, continua, errática o inexistente.

Registre códigos de placa y conectores

En una instalación con botoneras electrónicas, la referencia de la placa suele ser más importante que el aspecto del botón. Registre todos los códigos legibles, incluidos sufijos, revisiones y etiquetas secundarias. Una variación mínima en una referencia puede corresponder a una revisión de hardware, distinta asignación de conectores o firmware específico.

Haga fotos enfocadas de:

• Etiqueta principal de la placa.
• Número de serie, código de barras o código QR, si existe.
• Referencia impresa en la serigrafía.
• Versión o revisión de hardware.
• Conectores identificados en la placa.
• Cables conectados y su posición antes de desconectarlos.
• Etiquetas de mazo de cables.
• Módulos de alimentación, display y pulsadores asociados.

Para cada conector, anote el número de pines, la forma, el sistema de bloqueo, la posición de la guía y la referencia impresa junto a él. Dos conectores con el mismo número de vías pueden no ser equivalentes si difieren en distribución de pines, tensión o señal.

Evite deducir la compatibilidad por el conector

Un conector compatible mecánicamente no demuestra que el repuesto sea funcional. Puede haber diferencias de protocolo, asignación de entradas, direccionamiento de botones o versión de software. Por esta razón, las fotos del cableado deben mostrar el contexto completo y no solo el extremo suelto.

Si se sustituye una placa, verifique también si requiere configuración, aprendizaje, programación de plantas o ajuste de dirección. Esta necesidad depende de la arquitectura concreta; no debe suponerse que una tarjeta se instala y queda operativa sin más comprobaciones.

Evalúe la integración del display y de la placa de llamadas

El display y la placa de llamadas pueden formar un módulo separado o estar integrados en la misma botonera. Esta diferencia determina si es viable sustituir solo el botón, si conviene cambiar una placa completa o si hay que plantear un conjunto nuevo.

Revise la relación entre los elementos:

• ¿El display tiene su propia placa y cable?
• ¿Los botones llegan directamente a la maniobra o a una placa local?
• ¿La placa de llamadas controla también flechas, gong o indicadores?
• ¿Existe un bus común para varias plantas o cabinas?
• ¿El mismo frontal integra pulsadores, indicador y lector de acceso?
• ¿La sustitución afecta a una cabina aislada o a una maniobra colectiva?

En rellanos con electrónica integrada, un botón de llamada no siempre es una pieza autónoma. Puede ser parte de una placa de pulsación táctil para llamadas de ascensor, con señalización y control incluidos. En estos casos, cambiar solo la cubierta frontal puede no resolver un fallo electrónico, y sustituir la placa sin confirmar la integración puede afectar a la comunicación con la maniobra.

Para conjuntos que reúnen llamada, display e indicadores, resulta especialmente útil documentar la referencia de la tarjeta y el tipo de configuración de planta. Las placas de llamada y display para ascensor 3600/5200 ilustran el tipo de componente para el que una referencia precisa y la verificación de conectores son determinantes. La nomenclatura del producto no sustituye la comprobación de compatibilidad con la instalación concreta.

Revise accesibilidad, resistencia y condiciones de uso

Un recambio debe conservar la funcionalidad de la instalación y resultar apropiado para el entorno. Al seleccionar botones ThyssenKrupp o equivalentes compatibles, considere el uso diario, la ubicación y las exigencias aplicables al edificio.

La accesibilidad merece una comprobación específica:

• Identificación táctil legible al tacto.
• Marcado Braille o relieve cuando corresponda al diseño y la normativa aplicable.
• Contraste suficiente entre símbolo, superficie e iluminación.
• Confirmación clara de la pulsación, visual y, cuando el sistema lo prevea, acústica.
• Altura y disposición de la botonera dentro de los criterios del proyecto o reforma.
• Símbolos comprensibles y consistentes en toda la instalación.

No conviene afirmar que un botón cumple requisitos de accesibilidad por incorporar un punto Braille o un aro luminoso. El cumplimiento se evalúa en el conjunto de la instalación, su configuración, la normativa aplicable y el alcance de la intervención. En una modernización, revise el proyecto técnico y los requisitos que correspondan antes de elegir el componente.

Para durabilidad, valore:

• Material del frontal y resistencia a golpes o rayado.
• Estanqueidad y exposición a polvo, humedad o limpieza intensiva.
• Protección frente a manipulación en zonas de uso público intenso.
• Resistencia de serigrafías, grabados y pictogramas.
• Disponibilidad futura de módulos de iluminación o microswitches.
• Facilidad para sustituir el componente sin dañar la placa o el panel.

Un pulsador antivandálico puede ser apropiado en ciertos edificios, pero quizá exija más profundidad, un recorte diferente o una placa adaptadora. La resistencia mecánica no compensa una integración eléctrica o ergonómica incorrecta.

Prepare una solicitud de suministro completa

Una solicitud bien preparada reduce intercambios, permite comparar alternativas y ayuda a separar los datos confirmados de las suposiciones. El objetivo no es solo pedir “un botón igual”, sino facilitar la evaluación de un recambio original, compatible o de un conjunto de modernización.

Incluya esta información:

1. Identificación de la instalación: marca visible, tipo de ascensor, año aproximado si se conoce y si ha habido modernizaciones.
2. Ubicación y función: cabina o rellano, planta, tipo de llamada, función del botón y cantidad requerida.
3. Fotografías: frontal completo, detalle del botón, trasera, placa, conectores, cableado y entorno de montaje.
4. Referencias: todos los códigos de botón, placa, display, panel y maniobra visibles.
5. Medidas: cara frontal, cuerpo, recorte, espesor de chapa, profundidad y puntos de fijación.
6. Datos eléctricos: tensión indicada, tipo de iluminación, número de pines y cualquier información disponible sobre señales.
7. Funciones asociadas: display, flechas, gong, llave, control de acceso, comunicación de grupo o señalización especial.
8. Estado del fallo: botón roto, iluminación apagada, pulsación sin respuesta, fallo intermitente, placa dañada o renovación planificada.
9. Criterio de sustitución: necesita conservar el panel actual, acepta adaptar el recorte o estudia cambiar el conjunto completo.
10. Cantidad y alcance: una unidad para reparación, lote de mantenimiento o proyecto de modernización.

Indique las limitaciones desde el principio. Por ejemplo, si no se puede modificar la chapa, si debe mantenerse una estética determinada, si hay que conservar la placa existente o si el ascensor pertenece a un grupo de varias cabinas. Esa información condiciona la solución viable.

Kelevator suministra repuestos de ascensor multimarca para compradores B2B, distribuidores, empresas de mantenimiento, equipos de modernización e integradores OEM. Para una consulta técnica, una ficha con los datos anteriores permite valorar con más precisión qué alternativa puede ser compatible, sin basar la decisión solo en una fotografía frontal.

Errores frecuentes al buscar un botón ThyssenKrupp

El error más común es buscar por color, forma o diámetro visible. Estos rasgos sirven para filtrar opciones, pero rara vez identifican una pieza por sí solos.

También conviene evitar estas prácticas:

• Pedir un botón sin indicar si procede de cabina o rellano.
• Omitir la referencia de la placa por estar en la parte trasera.
• Medir el embellecedor y no el recorte ni el cuerpo de montaje.
• Desconectar cables sin fotografiar su posición.
• Sustituir una placa porque el botón no responde sin descartar un fallo de cableado, alimentación o maniobra.
• Suponer que un componente de otra instalación ThyssenKrupp será compatible.
• Cambiar símbolos o numeración de planta sin comprobar la correspondencia real.
• Elegir un pulsador por estética sin revisar accesibilidad, iluminación y profundidad de montaje.

La referencia exacta sigue siendo el mejor punto de partida. Cuando no existe o no es legible, la combinación de fotografías, medidas, conectores y datos de placa proporciona una base mucho más sólida para comparar piezas.

Preguntas frecuentes sobre botones ThyssenKrupp

¿Se puede sustituir únicamente el botón dañado?

Sí, cuando el pulsador es un componente independiente, hay un repuesto compatible y la placa, el cableado y el frontal están en buen estado. Si el botón forma parte de una membrana, una placa integrada o un módulo comunicado, puede ser necesario sustituir una pieza mayor.

¿Es suficiente una foto para identificar el recambio?

Una foto frontal puede orientar, pero normalmente no es suficiente. Añada imágenes traseras, referencias, medidas del recorte, datos de iluminación y fotografías de conectores o placa electrónica.

¿Un botón con la misma medida siempre funcionará?

No. La coincidencia física no confirma la compatibilidad eléctrica ni electrónica. Hay que revisar fijación, profundidad, tipo de contacto, iluminación, conector y relación con la placa o la maniobra.

¿Qué hacer si no se lee la referencia?

Fotografíe el conjunto por ambos lados, mida con precisión y busque códigos en la placa, el display, los conectores y el armario de maniobra. Indique además la función concreta del botón y el comportamiento del fallo.

¿Cuándo conviene cambiar toda la botonera?

Es razonable evaluarlo cuando hay varios botones deteriorados, la placa presenta fallos, no existen piezas compatibles con el panel actual, se requiere mejorar accesibilidad o la reforma afecta a display, señalización y cableado.

Antes de solicitar botones ThyssenKrupp, reúna las referencias, medidas y fotografías del conjunto completo. Con esa documentación podrá comparar un recambio unitario con una sustitución de placa o una renovación de botonera y elegir la opción que encaje técnica y funcionalmente en la instalación.
