Guía para identificar recambios de ascensor ThyssenKrupp y TKE

Los recambios de ascensor ThyssenKrupp no deben seleccionarse solo por el aspecto de la pieza o por el nombre comercial del ascensor. En equipos antiguos y modernizados, la compatibilidad depende sobre todo de la familia de maniobra, la referencia completa de la placa, su revisión, el software cuando proceda, los conectores y las características eléctricas.

La denominación TKE se utiliza habitualmente para referirse a TK Elevator, la marca actual. Sin embargo, en un mismo edificio pueden coexistir etiquetas ThyssenKrupp, ThyssenKrupp Elevator, TK Elevator o referencias de fabricantes de componentes. La forma más fiable de preparar una sustitución es documentar el conjunto instalado antes de solicitar una equivalencia.

Denominación ThyssenKrupp Elevator y TKE

ThyssenKrupp Elevator fue la denominación utilizada durante años para la actividad de ascensores. Posteriormente, la compañía pasó a operar como TK Elevator, abreviada con frecuencia como TKE. Este cambio de nombre no convierte automáticamente una pieza ThyssenKrupp en una pieza distinta, pero sí obliga a evitar conclusiones basadas únicamente en el logotipo o en el año aparente de instalación.

En la práctica, puede encontrar varias situaciones:

• Una placa con marca ThyssenKrupp Elevator instalada en una maniobra que sigue en servicio.
• Un componente identificado como TKE que sustituye a una referencia anterior.
• Una cabina modernizada con indicadores o botoneras nuevos, pero con una maniobra antigua.
• Un recambio fabricado por un proveedor electrónico cuyo código figura junto a una referencia interna de ThyssenKrupp o TKE.
• Un equipo mixto tras reparaciones previas, con cableado, displays o placas de diferentes generaciones.

Por tanto, conviene separar tres conceptos: la marca visible del ascensor, la familia técnica del controlador y la referencia exacta del componente. Para comprar o importar piezas de ascensor ThyssenKrupp con criterio, la referencia técnica tiene más valor que la identificación comercial de la instalación.

También es importante distinguir entre una pieza original con la misma referencia, una sustitución oficialmente indicada por el fabricante y una alternativa compatible. Las tres opciones pueden ser válidas según el caso, pero no ofrecen el mismo nivel de trazabilidad ni implican las mismas comprobaciones de puesta en marcha.

Identifique el ascensor y la familia de maniobra

Antes de revisar la pieza averiada, identifique la instalación en la que trabaja. El número de serie de la placa de características, la documentación de mantenimiento y las etiquetas de la maniobra ayudan a situar la pieza dentro de una familia concreta.

Empiece por recopilar estos datos:

• Marca que figura en la instalación y denominación de la maniobra.
• Dirección técnica o identificación interna del edificio para evitar confundir varios ascensores.
• Tipo de ascensor: eléctrico, hidráulico, de pasajeros, montacargas u otra configuración relevante.
• Año de instalación aproximado y fechas de modernizaciones conocidas.
• Referencia de la placa, display, módulo de comunicación o conjunto a sustituir.
• Fotografías nítidas del frente, reverso, etiquetas, conectores y posición del cableado.
• Síntoma observado y circunstancias en que aparece.

La familia de maniobra determina cómo intercambian información los componentes. Dos indicadores de planta pueden tener el mismo tamaño y mostrar flechas similares, pero utilizar protocolos, conectores, tensiones o configuraciones de dirección distintos. Por esa razón, una foto frontal del display nunca basta como única prueba de compatibilidad.

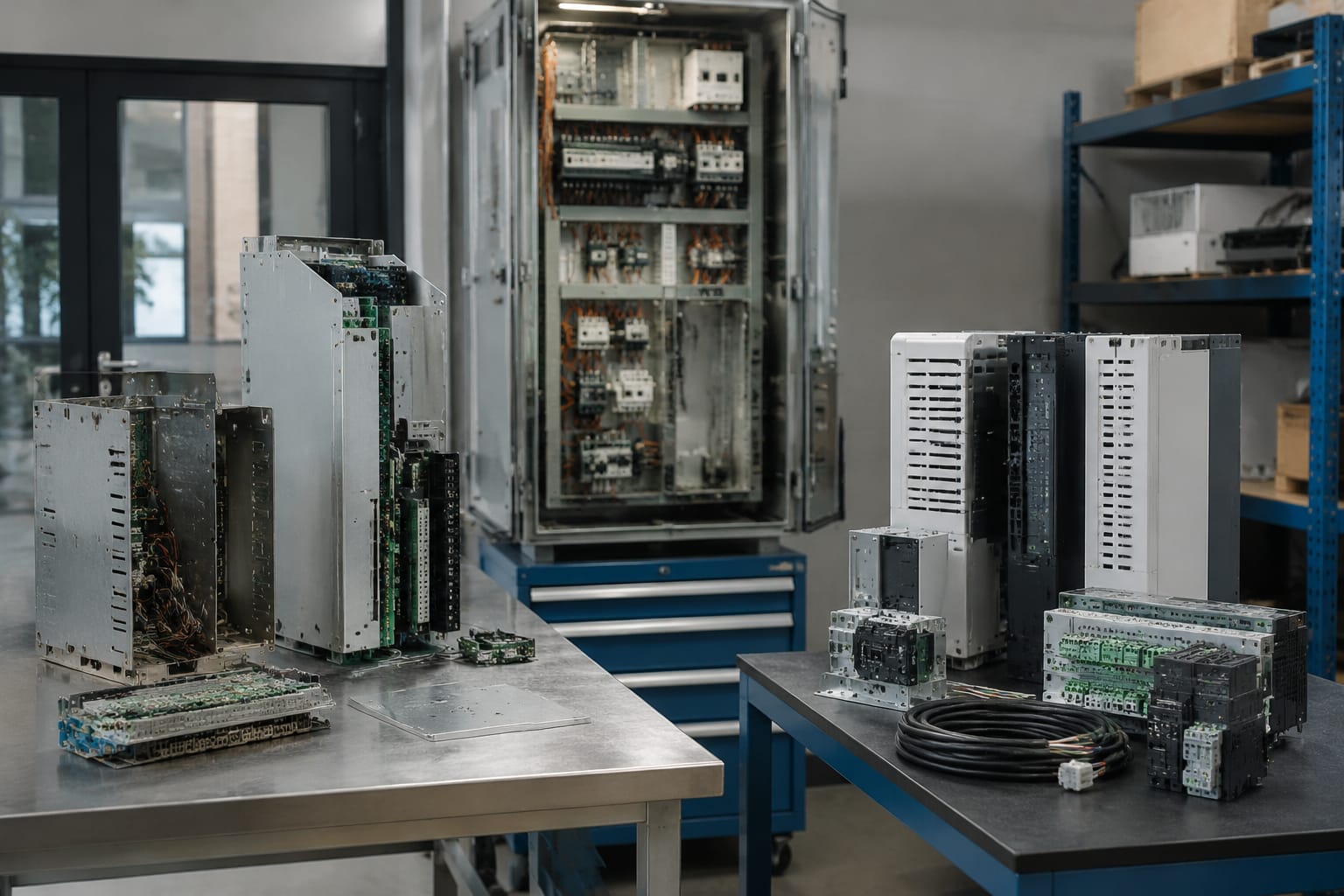

Localice la maniobra, no solo la pieza de cabina

Cuando falla un elemento situado en cabina o rellano, es habitual centrarse en él y olvidar el controlador. Sin embargo, la maniobra puede condicionar la selección mediante:

• El tipo de bus de comunicación.
• La alimentación entregada al periférico.
• La configuración de llamadas, plantas y sentido de marcha.
• La versión de firmware admitida.
• La codificación física mediante puentes, interruptores DIP o selectores.
• El tipo de señal utilizado para entradas y salidas.

Abra el cuadro únicamente cuando los procedimientos de seguridad y la habilitación de trabajo lo permitan. Consulte las etiquetas sin alterar ajustes, y documente el cableado antes de desconectar nada. En instalaciones en servicio, una desconexión incorrecta puede producir fallos adicionales o dejar el ascensor fuera de operación.

Diferencie una avería de componente de una avería de sistema

Sustituir una placa no resolverá el problema si la causa real es externa. Antes de declarar defectuoso un display o módulo, conviene comprobar:

1. Alimentación en el conector conforme a la documentación aplicable.
2. Estado de fusibles, bornes, masa y continuidad del cableado.
3. Daños por humedad, vibración, corrosión o tirones en el mazo.
4. Conectores flojos, terminales desplazados o pines doblados.
5. Señal o comunicación disponible desde la maniobra.
6. Configuración de planta, dirección del dispositivo o parámetros de servicio.

Estas comprobaciones deben realizarlas técnicos cualificados y con métodos adecuados a la instalación. La sustitución por prueba y error puede aumentar el coste, especialmente cuando se trata de placas electrónicas que no admiten devolución tras haber sido montadas o programadas.

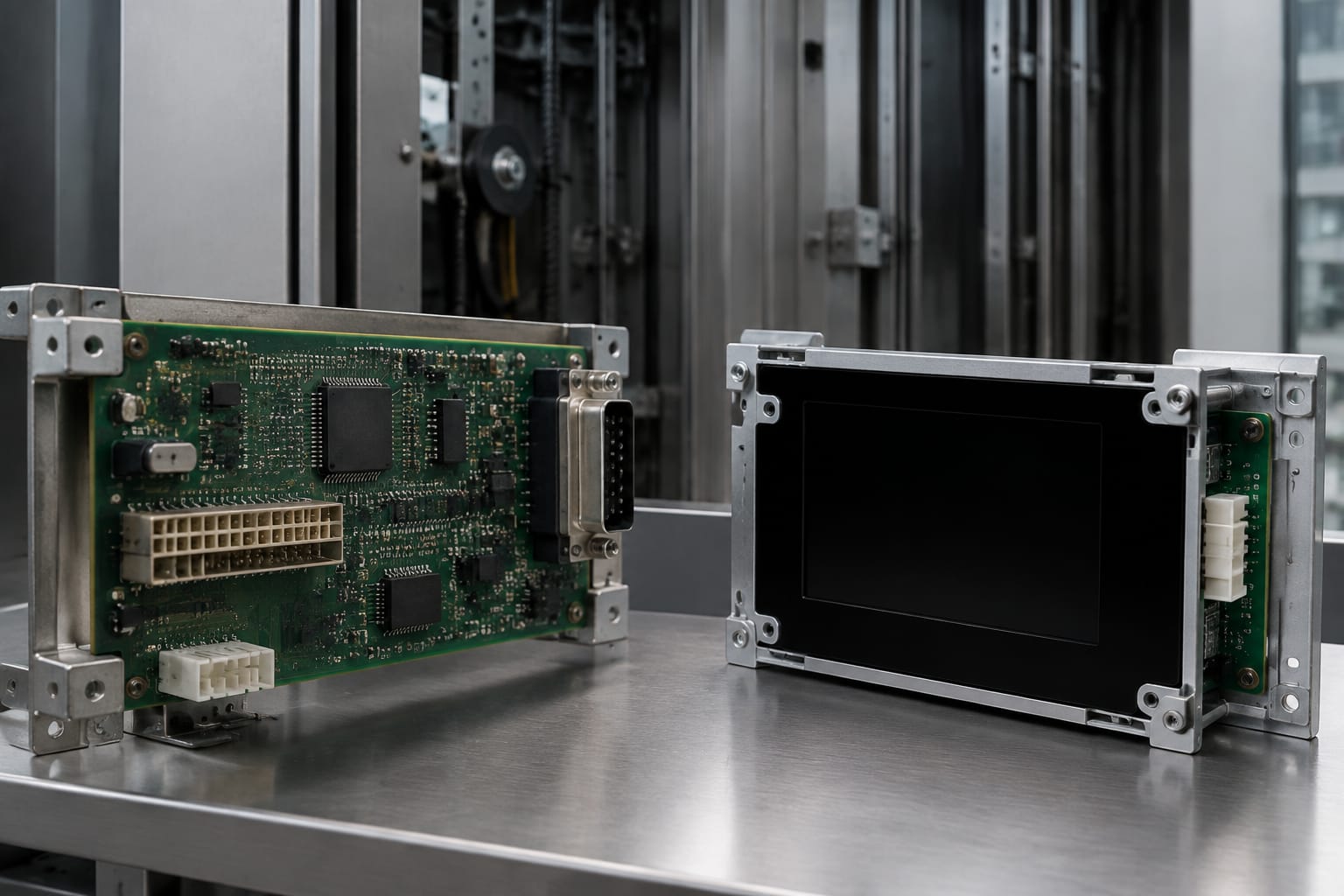

Piezas habituales de display y comunicación

Los displays de cabina y rellano, junto con las tarjetas de comunicación, son recambios frecuentes en tareas de mantenimiento y modernización. Su función puede parecer sencilla, pero su compatibilidad depende de cómo se integran en el sistema.

Un indicador de planta puede mostrar posición, dirección, mensajes de estado, sobrecarga, fuera de servicio u otras señales. Puede ser de segmentos, matriz de puntos, LCD, TFT u otra tecnología. Además, el mismo formato visible puede existir con electrónica y cableado distintos.

Las tarjetas de comunicación de cabina suelen actuar como interfaz entre la maniobra y elementos como la botonera, los indicadores, el gong, los pictogramas, los dispositivos de voz o módulos auxiliares. En algunos diseños, una sola tarjeta concentra varias funciones; en otros, cada elemento dispone de su propia electrónica.

Cuando el componente sea específicamente una tarjeta de salida de indicadores, resulta útil comparar la referencia con una placa de salida para display de ascensor Thyssen solo después de confirmar el código y la arquitectura de la maniobra. La denominación funcional por sí sola no establece equivalencia.

Del mismo modo, una tarjeta de comunicación de cabina Thyssen con chip rectangular debe cotejarse por su identificación completa, conectores y revisión. La forma del circuito integrado o de la placa puede orientar la búsqueda, pero no sustituye a los datos de la etiqueta.

Lea los códigos de placa y las etiquetas de revisión

La referencia principal suele encontrarse en una etiqueta adhesiva, serigrafía, código de barras o grabado sobre la placa. Antes de pedir el recambio, transcriba cada carácter tal como aparece. Es fácil confundir 0 y O, 1 e I, 5 y S, o interpretar un guion, espacio o sufijo como irrelevante cuando forma parte del código.

Una etiqueta puede incluir varios identificadores. No todos tienen el mismo valor para la compra:

• Referencia de pieza o part number: normalmente es el dato prioritario.
• Número de revisión: identifica una variante de diseño, por ejemplo Rev., V, Issue u otra nomenclatura.
• Número de serie: sirve para trazabilidad, pero rara vez sustituye a la referencia.
• Código de fabricación o lote: puede ser útil para fechar o rastrear el componente.
• Versión de software o firmware: crítica en placas programables.
• Código del proveedor electrónico: ayuda a identificar el hardware base, aunque no siempre define la configuración final.
• Fecha de producción: aporta contexto, pero no prueba compatibilidad.

Fotografíe la etiqueta con resolución suficiente y añada una imagen general de la placa. Si el adhesivo está desgastado, busque serigrafías en ambas caras, bajo la placa cuando sea accesible y en los conectores. No raspe la superficie ni elimine etiquetas para intentar leerlas: puede perder información o dañar pistas y componentes.

Por qué la revisión importa

Una revisión posterior puede corregir un defecto de fabricación, cambiar un componente electrónico obsoleto, alterar el conector o requerir otro firmware. En ocasiones, dos revisiones son intercambiables; en otras, no lo son directamente. Sin confirmación documental, no debe asumirse que una referencia base coincide solo porque los primeros caracteres son iguales.

Tampoco es prudente considerar que una placa con una revisión “más moderna” es siempre una mejora apta para cualquier instalación. Puede depender de la versión de maniobra, de otros módulos conectados o de una parametrización específica.

Registre el estado de los selectores

Si la placa cuenta con microinterruptores, puentes o ruedas codificadoras, documente su posición antes de retirarla. Esos ajustes pueden definir número de planta, dirección de bus, modo de funcionamiento o configuración de señales. Una tarjeta idéntica con parámetros físicos distintos puede parecer averiada después de instalarla.

La documentación debe contener fotografías cercanas y una vista que permita ubicar la placa dentro de la caja o panel. Esto facilita restaurar la configuración y evita invertir posiciones de conectores parecidos.

Compare conectores y características eléctricas

Una referencia coincidente es la mejor base de identificación, pero debe contrastarse con el hardware físico y los requisitos eléctricos. La comprobación evita que una pieza visualmente similar introduzca riesgos de daño o funcionamiento irregular.

Revise, como mínimo, los siguientes puntos:

No deduzca el voltaje a partir del color del cable ni de la apariencia del conector. Verifique la información en la etiqueta, esquema eléctrico o documentación de la instalación. Si no hay documentación, el diagnóstico y la medición deben formar parte de un procedimiento técnico controlado, nunca de una prueba improvisada con una placa de sustitución.

Preste especial atención a los cables planos y conectores multipin. Un paso de pines parecido no garantiza la misma distribución eléctrica. Invertir un cable, desplazarlo una posición o conectar una interfaz con polaridad diferente puede inutilizar el recambio y afectar a otros módulos.

Gestione componentes obsoletos o renombrados

Un componente puede quedar obsoleto aunque el ascensor continúe operativo. La obsolescencia puede afectar a una referencia concreta, a sus semiconductores, a la fabricación del display o a una generación completa de la interfaz. No significa necesariamente que la única opción sea modernizar toda la instalación, pero sí que la sustitución exige más verificación.

Las posibilidades habituales son:

• Localizar la misma referencia, si sigue disponible en el canal adecuado.
• Confirmar una referencia sustitutiva documentada.
• Reparar la placa existente cuando sea técnica y económicamente viable.
• Utilizar una alternativa compatible tras comprobar funciones, señal, montaje y configuración.
• Planificar una modernización parcial si varios elementos críticos pertenecen a una plataforma sin soporte práctico.

La decisión no debe basarse únicamente en el precio unitario. Un recambio aparentemente económico puede requerir adaptaciones, configuración, cableado o pruebas adicionales. Por el contrario, una solución de modernización puede ser desproporcionada si el fallo está limitado a un periférico identificable y el sistema mantiene una arquitectura estable.

Cómo tratar una referencia sustituida

Cuando un proveedor indique un código de reemplazo, solicite el motivo y alcance de la sustitución. Debe quedar claro si es:

• Una sustitución directa, sin cambios de cableado ni parámetros.
• Una sustitución que requiere actualización de software.
• Una sustitución que precisa adaptador, arnés o modificación de conectores.
• Una equivalencia funcional limitada a determinadas familias de maniobra.
• Una solución para modernización y no una reposición uno a uno.

Conserve la placa retirada hasta finalizar la verificación. Aunque esté averiada, puede ser necesaria para contrastar etiquetas, configuraciones o componentes que no aparecen en los esquemas disponibles.

Para instalaciones con conjuntos de cabina de generaciones concretas, una placa de comunicación y display de cabina serie 3600 puede ser un punto de partida técnico, no una confirmación automática. La referencia instalada, la revisión y la configuración siguen siendo determinantes.

Documentación que debe solicitar al proveedor

Una solicitud de compra precisa reduce intercambios y permite que el proveedor evalúe si dispone de la misma referencia, de una sustitución o de una alternativa condicionada. Para empresas de mantenimiento, distribuidores e importadores, estandarizar este expediente también mejora la trazabilidad entre almacén, técnico y comprador.

Incluya la siguiente información:

• Referencia completa de la pieza original, transcrita y fotografiada.
• Revisión de hardware y versión de software, si aparecen.
• Fotografías del anverso, reverso, conectores, etiquetas y ubicación instalada.
• Número y tipo de conectores, con imágenes donde se vea la orientación.
• Datos visibles de tensión, corriente, señales o bus de comunicación.
• Marca y familia de la maniobra.
• Descripción breve de la función del componente y del fallo detectado.
• Configuración de puentes, DIP switches o selectores.
• Cantidad requerida y si la necesidad es para reparación, stock o proyecto de modernización.
• Requisitos de documentación comercial, embalaje o trazabilidad aplicables a su proceso de compra.

Para una tarjeta programable, pregunte expresamente si se entrega configurada, si requiere carga de firmware, si conserva los ajustes existentes o si necesita parametrización en obra. No asuma que una placa nueva incluye la programación de la retirada.

En compras de varias unidades para distribución, confirme además si todos los lotes deberán mantener la misma revisión. Una variación de revisión dentro de una misma referencia puede complicar la gestión de stock y las devoluciones de campo.

Lista de comprobación antes de validar el reemplazo

La validación final debe realizarse como parte del procedimiento de mantenimiento y seguridad aplicable a la instalación. Una pieza que enciende no está necesariamente bien integrada; deben comprobarse su función, la comunicación con la maniobra y la ausencia de efectos secundarios.

Use esta lista antes de dar por concluida la sustitución:

• [ ] La referencia de la pieza instalada coincide con la solicitada o existe equivalencia documentada.
• [ ] La revisión de hardware y el software, cuando proceda, son compatibles.
• [ ] Los conectores, el número de pines y la polarización han sido comparados.
• [ ] La alimentación eléctrica exigida por el nuevo componente ha sido verificada.
• [ ] Se han reproducido los ajustes de dirección, planta, modo o configuración física.
• [ ] El montaje no fuerza conectores, cables, placa ni separadores.
• [ ] Las funciones de display, señalización o comunicación se han comprobado en condiciones normales.
• [ ] No se han generado avisos, fallos de comunicación o comportamientos anómalos en la maniobra.
• [ ] El cableado queda sujeto, protegido y separado conforme al diseño de la instalación.
• [ ] Se ha registrado la referencia instalada y se ha conservado la documentación de la intervención.

En indicadores de planta, compruebe todas las plantas afectadas, no solo la primera que muestra información. En placas de cabina, pruebe las funciones asociadas, como llamadas, señalización, gong, indicadores y comunicación con el controlador, según la configuración real del ascensor.

Errores frecuentes al pedir recambios ThyssenKrupp

El error más común es solicitar “una placa Thyssen” o “un display TKE” sin referencia técnica. Esa descripción puede servir para iniciar una búsqueda, pero es insuficiente para validar una compra.

Otros fallos habituales son:

• Pedir una pieza por la foto frontal sin mostrar conectores ni etiqueta.
• Omitir la revisión porque parece un dato secundario.
• Confundir la referencia de una carcasa con la de la electrónica.
• No registrar la posición de puentes o microinterruptores.
• Instalar una placa sin descartar una avería de alimentación o cableado.
• Considerar iguales dos módulos porque comparten tamaño y fijaciones.
• Mezclar piezas de distintos ascensores durante una intervención en un edificio con varias instalaciones.
• Desechar la placa retirada antes de completar las pruebas.
• Comprar una alternativa compatible sin confirmar limitaciones de software, funciones o montaje.

Preguntas frecuentes sobre piezas de ascensor ThyssenKrupp y TKE

¿Una pieza con marca ThyssenKrupp sirve para un ascensor TKE?

Puede servir, pero la marca no es el criterio decisivo. Debe comprobarse la referencia, la revisión, la familia de maniobra, los conectores, la alimentación y la configuración requerida. El cambio de denominación empresarial no establece por sí mismo compatibilidad ni incompatibilidad.

¿Puedo reemplazar una tarjeta por otra con el mismo conector?

No necesariamente. Un mismo formato de conector puede utilizar asignaciones de pines, tensiones o protocolos distintos. Compare el pinout y los requisitos eléctricos mediante documentación técnica o una validación cualificada.

¿Es suficiente el número de serie del ascensor?

El número de serie ayuda a identificar la instalación, pero no suele sustituir a la referencia de la pieza. La solicitud más sólida combina ambos datos con fotos de la etiqueta, de los conectores y de la maniobra.

¿Qué hago si la etiqueta de la placa no se puede leer?

Busque serigrafías en la placa, códigos en conectores, referencias en esquemas, historial de mantenimiento y etiquetas de otros módulos relacionados. Aporte fotografías de alta calidad de ambas caras y de la ubicación instalada. No infiera un código completo a partir de unos pocos caracteres visibles.

¿Una placa reparada es equivalente a una nueva?

Depende del alcance de la reparación, de los componentes sustituidos, de las pruebas realizadas y de la trazabilidad disponible. La decisión debe valorar la función de seguridad implicada, la criticidad operativa, la disponibilidad de documentación y la política técnica de la empresa mantenedora.

Para preparar una solicitud útil, reúna primero la referencia completa, revisión, fotos de conectores, datos de la maniobra y configuración de la pieza retirada. Kelevator suministra recambios multimarca para importadores, distribuidores, empresas de mantenimiento, proyectos de modernización y compradores OEM; entregar ese expediente permite evaluar la identificación técnica con mayor precisión.
